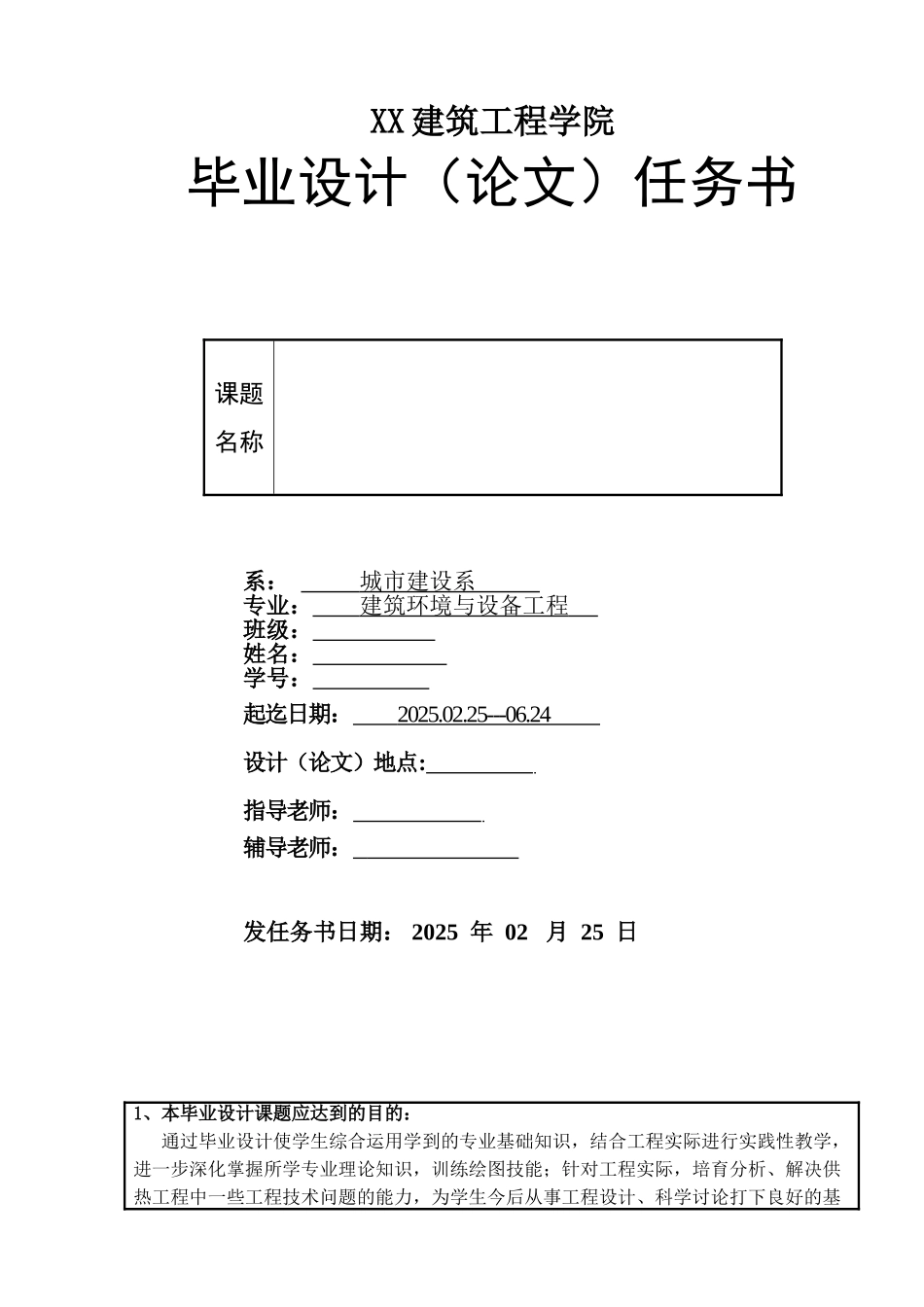

采暖毕业设计任务书

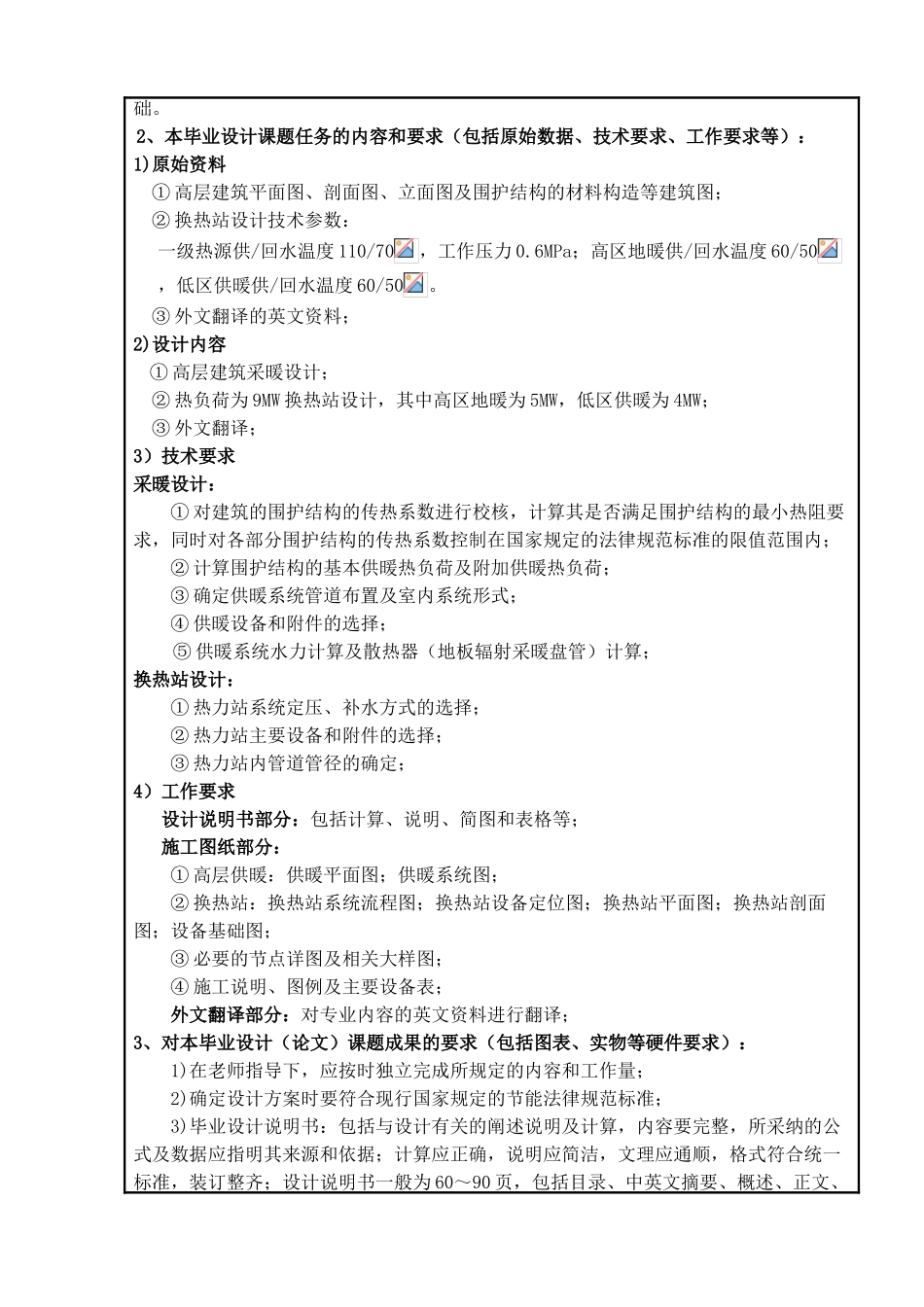

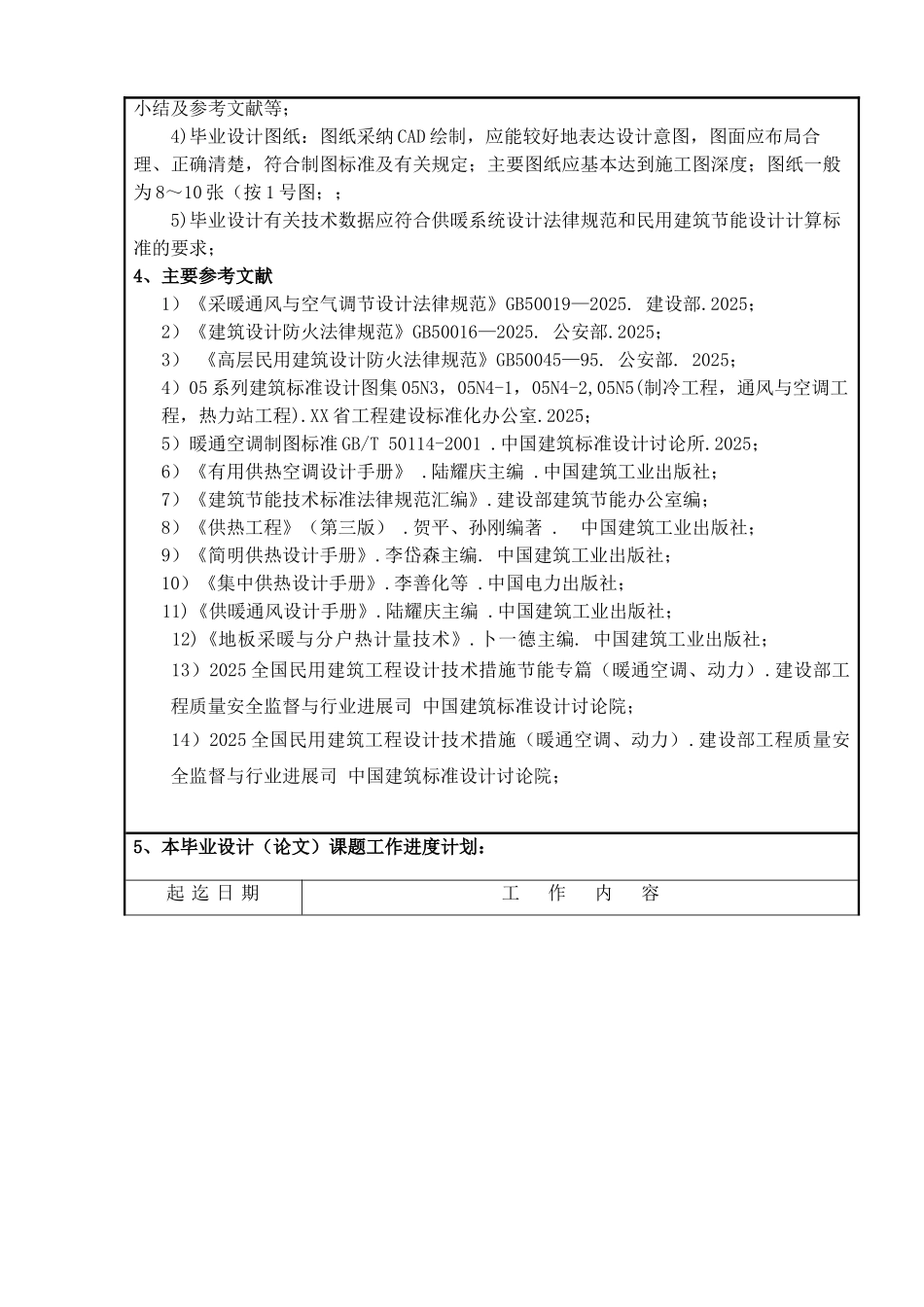

XX 建筑工程学院毕业设计（论文）任务书课题名称 系： 城市建设系 专业： 建筑环境与设备工程 班级： 姓名： 学号： 起迄日期： 2025.02.25---06.24 设计（论文）地点: 指导老师： 辅导老师： 发任务书日期： 2025 年 02 月 25 日 1、本毕业设计课题应达到的目的： 通过毕业设计使学生综合运用学到的专业基础知识，结合工程实际进行实践性教学，进一步深化掌握所学专业理论知识，训练绘图技能；针对工程实际，培育分析、解决供热工程中一些工程技术问题的能力，为学生今后从事工程设计、科学讨论打下良好的基础。2、本毕业设计课题任务的内容和要求（包括原始数据、技术要求、工作要求等）：1)原始资料① 高层建筑平面图、剖面图、立面图及围护结构的材料构造等建筑图；② 换热站设计技术参数：一级热源供/回水温度 110/70，工作压力 0.6MPa；高区地暖供/回水温度 60/50，低区供暖供/回水温度 60/50。③ 外文翻译的英文资料；2)设计内容① 高层建筑采暖设计；② 热负荷为 9MW 换热站设计，其中高区地暖为 5MW，低区供暖为 4MW；③ 外文翻译；3）技术要求采暖设计：① 对建筑的围护结构的传热系数进行校核，计算其是否满足围护结构的最小热阻要求，同时对各部分围护结构的传热系数控制在国家规定的法律规范标准的限值范围内； ② 计算围护结构的基本供暖热负荷及附加供暖热负荷；③ 确定供暖系统管道布置及室内系统形式； ④ 供暖设备和附件的选择； ⑤ 供暖系统水力计算及散热器（地板辐射采暖盘管）计算；换热站设计：① 热力站系统定压、补水方式的选择；② 热力站主要设备和附件的选择；③ 热力站内管道管径的确定；4）工作要求 设计说明书部分：包括计算、说明、简图和表格等； 施工图纸部分： ① 高层供暖：供暖平面图；供暖系统图；② 换热站：换热站系统流程图；换热站设备定位图；换热站平面图；换热站剖面图；设备基础图； ③ 必要的节点详图及相关大样图； ④ 施工说明、图例及主要设备表；外文翻译部分：对专业内容的英文资料进行翻译；3、对本毕业设计（论文）课题成果的要求（包括图表、实物等硬件要求）：1)在老师指导下，应按时独立完成所规定的内容和工作量； 2)确定设计方案时要符合现行国家规定的节能法律规范标准； 3)毕业设计说明书：包括与设计有关的阐述说明及计算，内容要完整，所采纳的公式及数据应指明其来源和依据；计算应正确，说明应简洁，文理应通顺，格...
