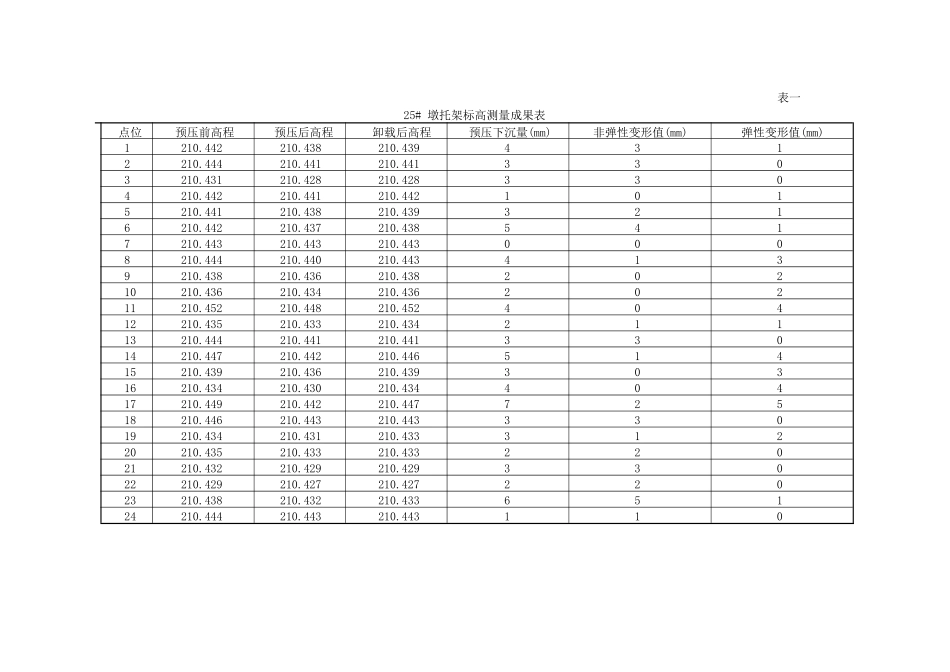

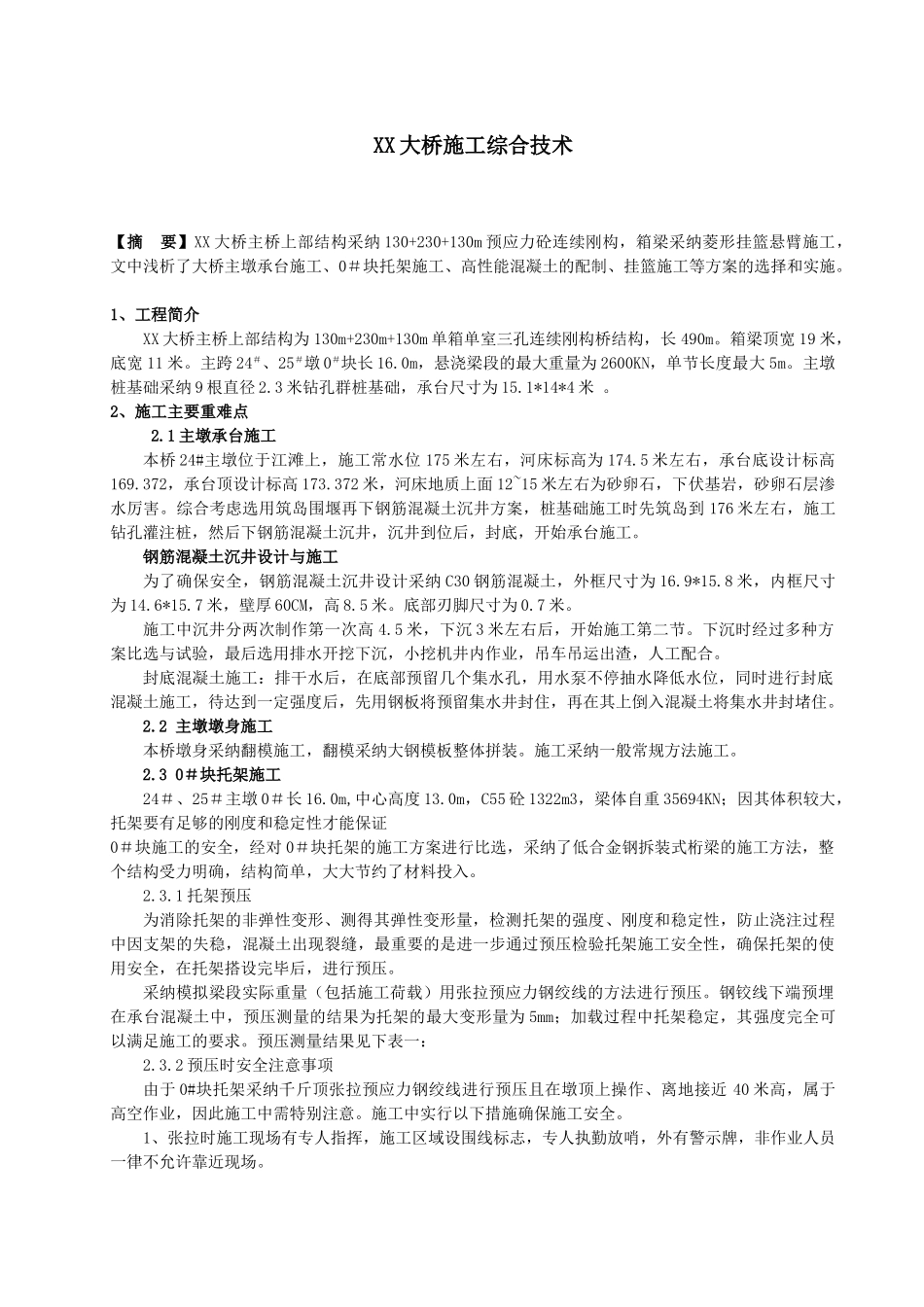

XX 大桥施工综合技术 【摘 要】XX 大桥主桥上部结构采纳 130+230+130m 预应力砼连续刚构，箱梁采纳菱形挂篮悬臂施工，文中浅析了大桥主墩承台施工、0＃块托架施工、高性能混凝土的配制、挂篮施工等方案的选择和实施。1、工程简介XX 大桥主桥上部结构为 130m+230m+130m 单箱单室三孔连续刚构桥结构，长 490m。箱梁顶宽 19 米，底宽 11 米。主跨 24＃、25＃墩 0＃块长 16.0m，悬浇梁段的最大重量为 2600KN，单节长度最大 5m。主墩桩基础采纳 9 根直径 2.3 米钻孔群桩基础，承台尺寸为 15.1*14*4 米 。2、施工主要重难点 2.1 主墩承台施工本桥 24#主墩位于江滩上，施工常水位 175 米左右，河床标高为 174.5 米左右，承台底设计标高169.372，承台顶设计标高 173.372 米，河床地质上面 12~15 米左右为砂卵石，下伏基岩，砂卵石层渗水厉害。综合考虑选用筑岛围堰再下钢筋混凝土沉井方案，桩基础施工时先筑岛到 176 米左右，施工钻孔灌注桩，然后下钢筋混凝土沉井，沉井到位后，封底，开始承台施工。 钢筋混凝土沉井设计与施工为了确保安全，钢筋混凝土沉井设计采纳 C30 钢筋混凝土，外框尺寸为 16.9*15.8 米，内框尺寸为 14.6*15.7 米，壁厚 60CM，高 8.5 米。底部刃脚尺寸为 0.7 米。施工中沉井分两次制作第一次高 4.5 米，下沉 3 米左右后，开始施工第二节。下沉时经过多种方案比选与试验，最后选用排水开挖下沉，小挖机井内作业，吊车吊运出渣，人工配合。封底混凝土施工：排干水后，在底部预留几个集水孔，用水泵不停抽水降低水位，同时进行封底混凝土施工，待达到一定强度后，先用钢板将预留集水井封住，再在其上倒入混凝土将集水井封堵住。2.2 主墩墩身施工本桥墩身采纳翻模施工，翻模采纳大钢模板整体拼装。施工采纳一般常规方法施工。2.3 0＃块托架施工24＃、25＃主墩 0＃长 16.0m,中心高度 13.0m，C55 砼 1322m3，梁体自重 35694KN；因其体积较大，托架要有足够的刚度和稳定性才能保证0＃块施工的安全，经对 0＃块托架的施工方案进行比选，采纳了低合金钢拆装式桁梁的施工方法，整个结构受力明确，结构简单，大大节约了材料投入。2.3.1 托架预压为消除托架的非弹性变形、测得其弹性变形量，检测托架的强度、刚度和稳定性，防止浇注过程中因支架的失稳，混凝土出现裂缝，最重要的是进一步通过预压检验托架施工安全性，确保托架的使用安全，在托架搭设完毕后，进行预压。采纳模...
