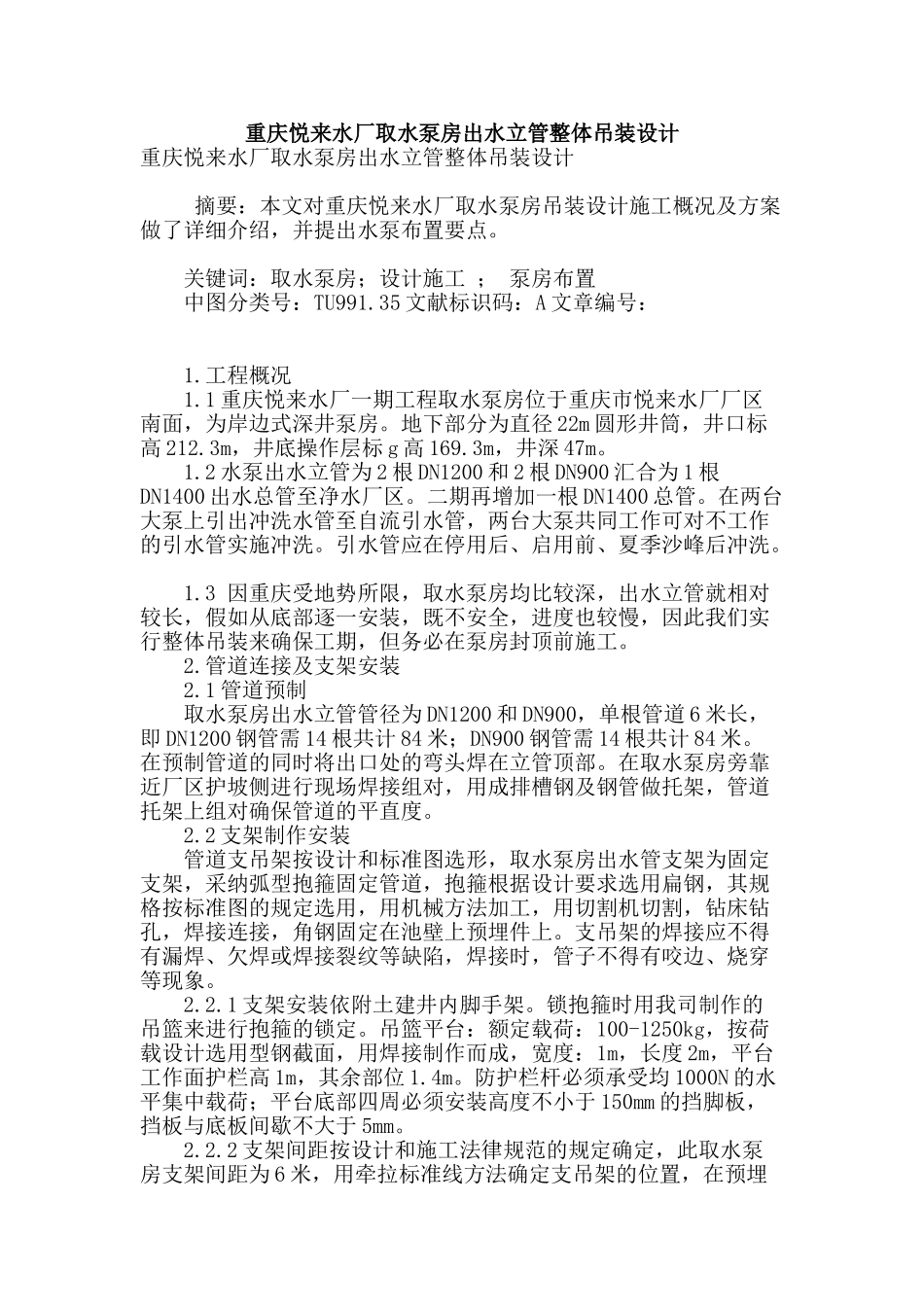

重庆悦来水厂取水泵房出水立管整体吊装设计

重庆悦来水厂取水泵房出水立管整体吊装设计重庆悦来水厂取水泵房出水立管整体吊装设计 摘要：本文对重庆悦来水厂取水泵房吊装设计施工概况及方案做了详细介绍，并提出水泵布置要点。 关键词：取水泵房；设计施工 ； 泵房布置 中图分类号：TU991.35 文献标识码：A 文章编号： 1.工程概况 1.1 重庆悦来水厂一期工程取水泵房位于重庆市悦来水厂厂区南面，为岸边式深井泵房。地下部分为直径 22m 圆形井筒，井口标高 212.3m，井底操作层标 g 高 169.3m，井深 47m。 1.2 水泵出水立管为 2 根 DN1200 和 2 根 DN900 汇合为 1 根DN1400 出水总管至净水厂区。二期再增加一根 DN1400 总管。在两台大泵上引出冲洗水管至自流引水管，两台大泵共同工作可对不工作的引水管实施冲洗。引水管应在停用后、启用前、夏季沙峰后冲洗。 1.3 因重庆受地势所限，取水泵房均比较深，出水立管就相对较长，假如从底部逐一安装，既不安全，进度也较慢，因此我们实行整体吊装来确保工期，但务必在泵房封顶前施工。 2.管道连接及支架安装 2.1 管道预制 取水泵房出水立管管径为 DN1200 和 DN900，单根管道 6 米长，即 DN1200 钢管需 14 根共计 84 米；DN900 钢管需 14 根共计 84 米。在预制管道的同时将出口处的弯头焊在立管顶部。在取水泵房旁靠近厂区护坡侧进行现场焊接组对，用成排槽钢及钢管做托架，管道托架上组对确保管道的平直度。 2.2 支架制作安装 管道支吊架按设计和标准图选形，取水泵房出水管支架为固定支架，采纳弧型抱箍固定管道，抱箍根据设计要求选用扁钢，其规格按标准图的规定选用，用机械方法加工，用切割机切割，钻床钻孔，焊接连接，角钢固定在池壁上预埋件上。支吊架的焊接应不得有漏焊、欠焊或焊接裂纹等缺陷，焊接时，管子不得有咬边、烧穿等现象。 2.2.1 支架安装依附土建井内脚手架。锁抱箍时用我司制作的吊篮来进行抱箍的锁定。吊篮平台：额定载荷：100-1250kg，按荷载设计选用型钢截面，用焊接制作而成，宽度：1m，长度 2m，平台工作面护栏高 1m，其余部位 1.4m。防护栏杆必须承受均 1000N 的水平集中载荷；平台底部四周必须安装高度不小于 150mm 的挡脚板，挡板与底板间歇不大于 5mm。 2.2.2 支架间距按设计和施工法律规范的规定确定，此取水泵房支架间距为 6 米，用牵拉标准线方法确定支吊架的位置，在预埋钢板上焊接固定，支吊架与管子接触良好，导向支架应干净平整，不...
