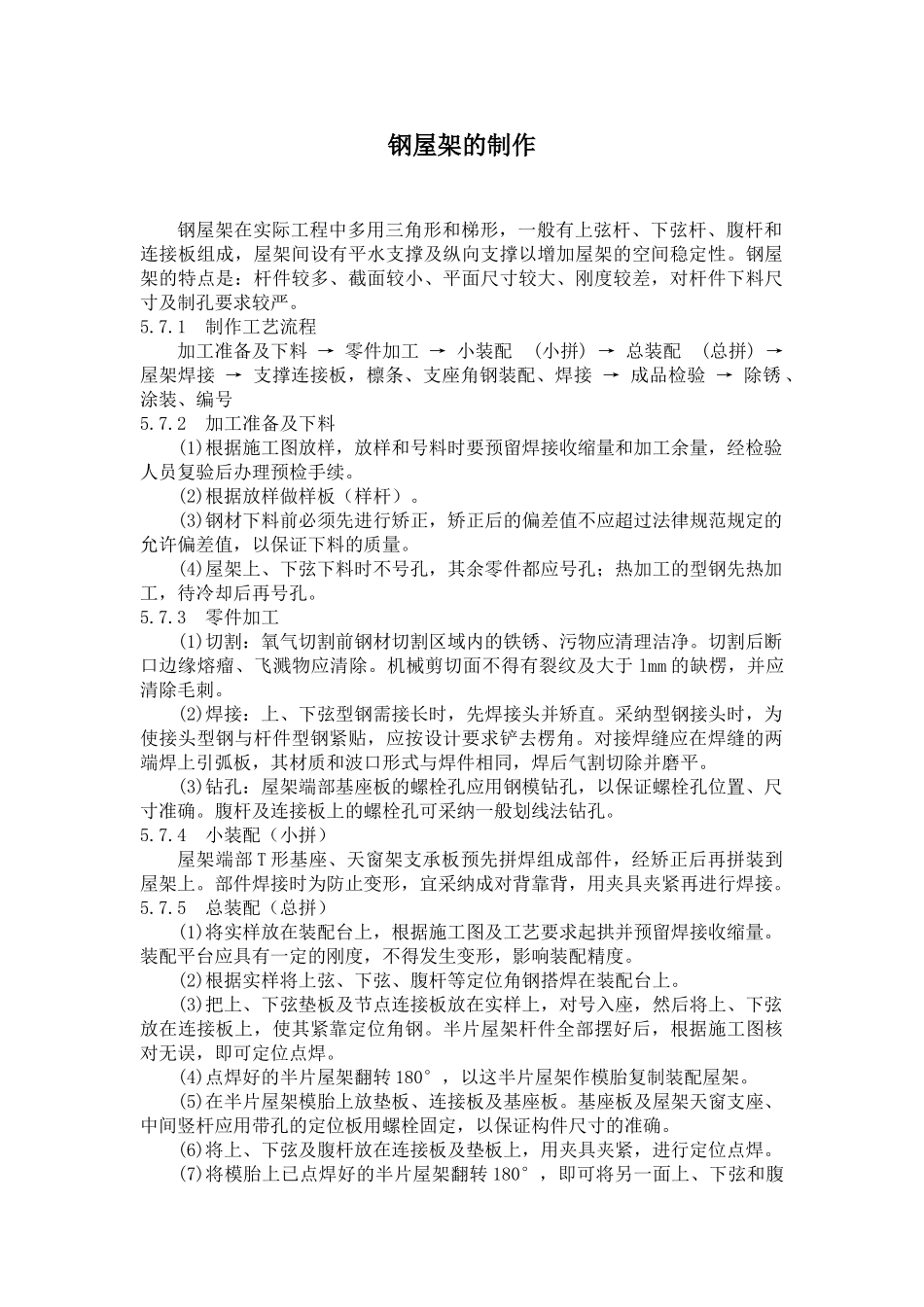

钢屋架的制作施工工艺

钢屋架的制作钢屋架在实际工程中多用三角形和梯形，一般有上弦杆、下弦杆、腹杆和连接板组成，屋架间设有平水支撑及纵向支撑以增加屋架的空间稳定性。钢屋架的特点是：杆件较多、截面较小、平面尺寸较大、刚度较差，对杆件下料尺寸及制孔要求较严。5.7.1 制作工艺流程加工准备及下料 → 零件加工 → 小装配 (小拼) → 总装配 (总拼) → 屋架焊接 → 支撑连接板，檩条、支座角钢装配、焊接 → 成品检验 → 除锈 、涂装、编号 5.7.2 加工准备及下料(1)根据施工图放样，放样和号料时要预留焊接收缩量和加工余量，经检验人员复验后办理预检手续。(2)根据放样做样板（样杆）。(3)钢材下料前必须先进行矫正，矫正后的偏差值不应超过法律规范规定的允许偏差值，以保证下料的质量。(4)屋架上、下弦下料时不号孔，其余零件都应号孔；热加工的型钢先热加工，待冷却后再号孔。5.7.3 零件加工(1)切割：氧气切割前钢材切割区域内的铁锈、污物应清理洁净。切割后断口边缘熔瘤、飞溅物应清除。机械剪切面不得有裂纹及大于 lmm 的缺楞，并应清除毛刺。(2)焊接：上、下弦型钢需接长时，先焊接头并矫直。采纳型钢接头时，为使接头型钢与杆件型钢紧贴，应按设计要求铲去楞角。对接焊缝应在焊缝的两端焊上引弧板，其材质和波口形式与焊件相同，焊后气割切除并磨平。(3)钻孔：屋架端部基座板的螺栓孔应用钢模钻孔，以保证螺栓孔位置、尺寸准确。腹杆及连接板上的螺栓孔可采纳一般划线法钻孔。5.7.4 小装配（小拼）屋架端部 T 形基座、天窗架支承板预先拼焊组成部件，经矫正后再拼装到屋架上。部件焊接时为防止变形，宜采纳成对背靠背，用夹具夹紧再进行焊接。5.7.5 总装配（总拼）(1)将实样放在装配台上，根据施工图及工艺要求起拱并预留焊接收缩量。装配平台应具有一定的刚度，不得发生变形，影响装配精度。(2)根据实样将上弦、下弦、腹杆等定位角钢搭焊在装配台上。(3)把上、下弦垫板及节点连接板放在实样上，对号入座，然后将上、下弦放在连接板上，使其紧靠定位角钢。半片屋架杆件全部摆好后，根据施工图核对无误，即可定位点焊。(4)点焊好的半片屋架翻转 180°，以这半片屋架作模胎复制装配屋架。(5)在半片屋架模胎上放垫板、连接板及基座板。基座板及屋架天窗支座、中间竖杆应用带孔的定位板用螺栓固定，以保证构件尺寸的准确。(6)将上、下弦及腹杆放在连接板及垫板上，用夹具夹紧，进行定位点焊。(7)将模胎上已点焊好的半片屋架翻转...
