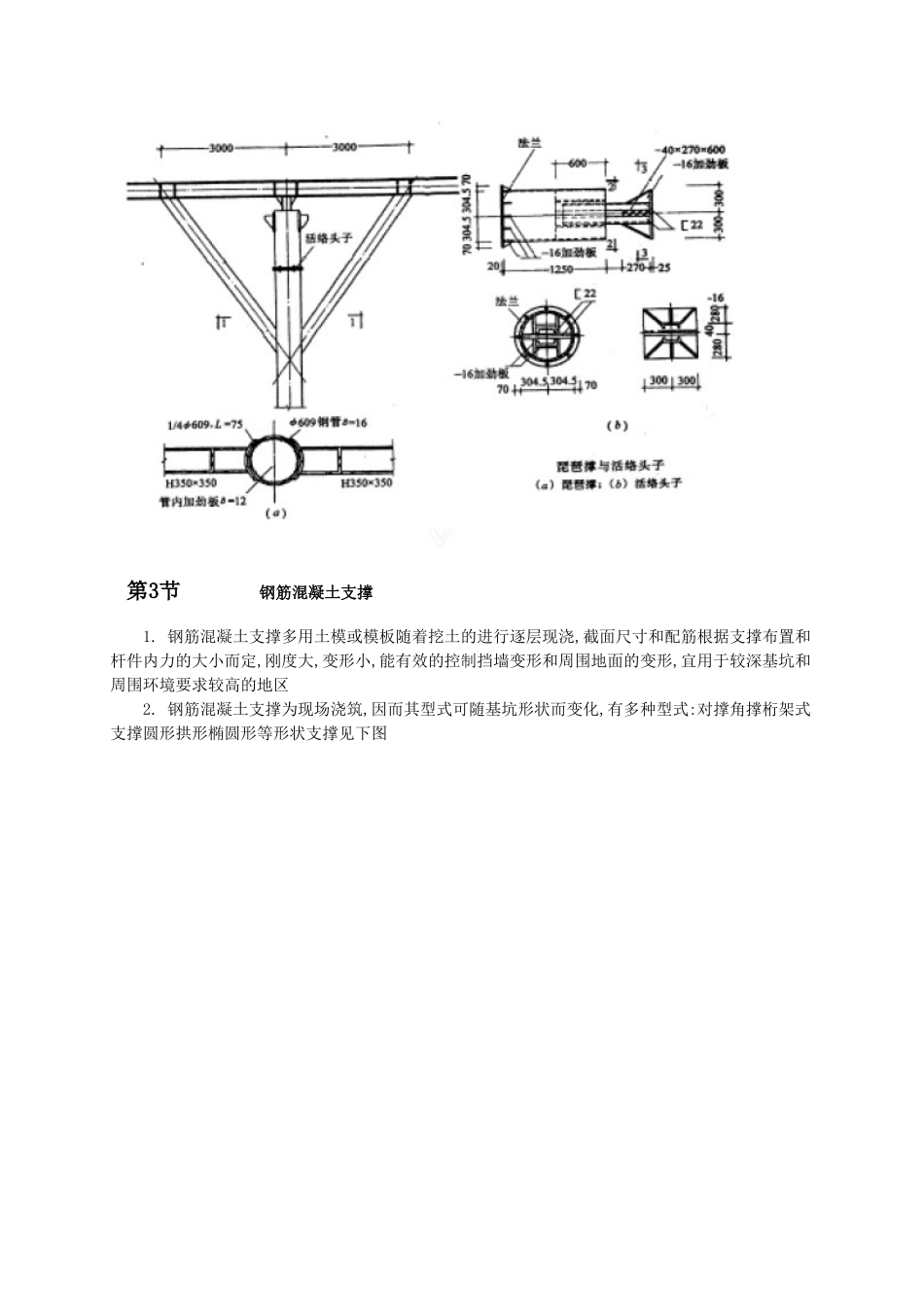

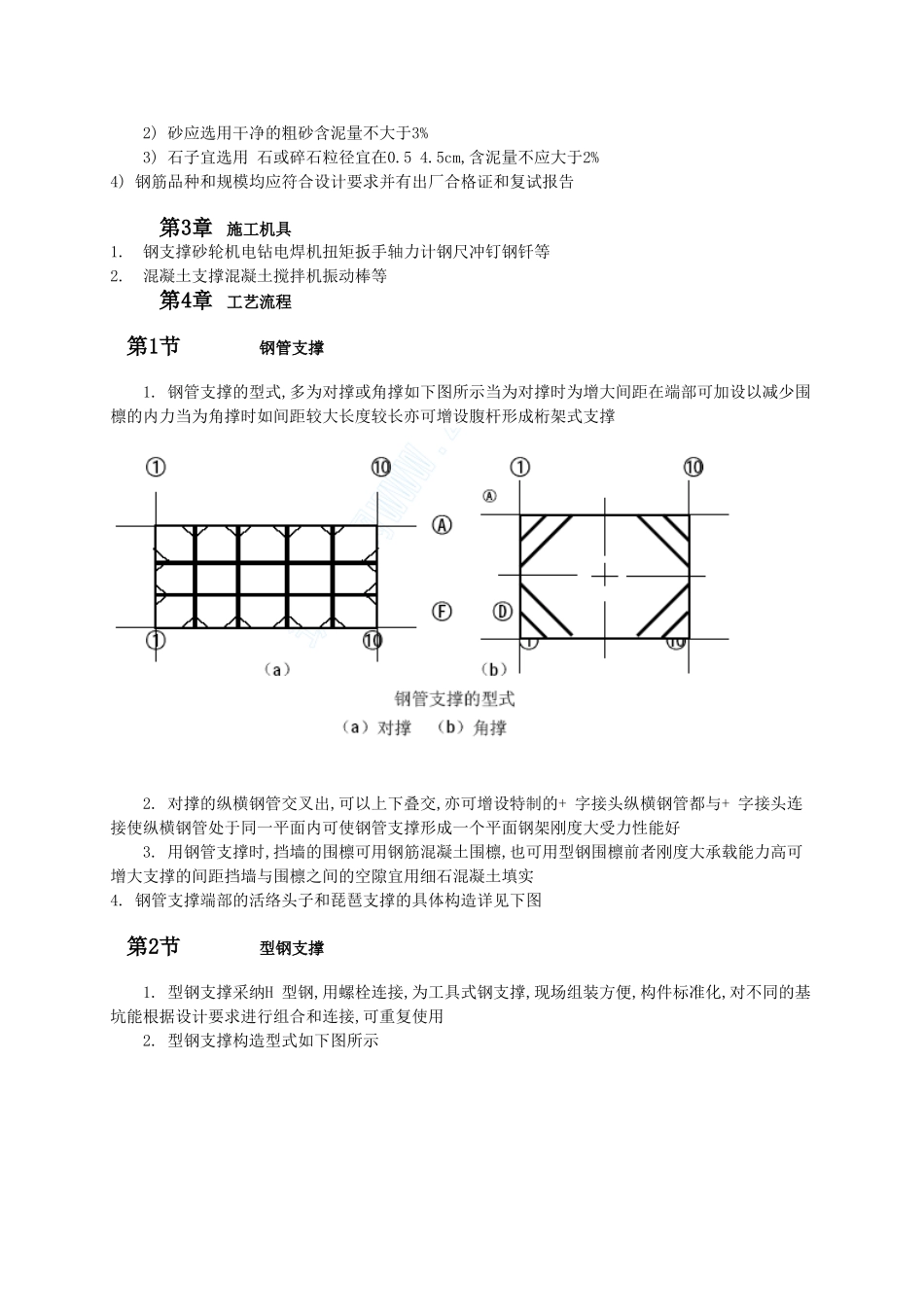

钢或混凝土支撑系统施工工艺第1章适用范围本工艺标准适用于工业与民用建筑中,深基坑内支护结构挡墙的支撑系统常用的有钢结构支撑和钢筋混凝土结构支撑第2章材料准备1. 钢管支撑钢管支撑一般采纳直径Φ609(或直径Φ580 、Φ406 )钢管余料接长常用壁厚有10、12、14、16mm2. 型钢支撑:主要采纳H 型钢,常用者为国产焊接H 型钢和日本产的轧制H 型钢,常用规格如附表所示3. 钢筋混凝土支撑1) 水泥宜采纳32.5 或42.5 的普通硅酸盐水泥或矿渣硅酸盐水泥应具有出厂合格证和复试报告2) 砂应选用干净的粗砂含泥量不大于3%3) 石子宜选用 石或碎石粒径宜在0.5 4.5cm,含泥量不应大于2%4) 钢筋品种和规模均应符合设计要求并有出厂合格证和复试报告第3章施工机具1.钢支撑砂轮机电钻电焊机扭矩扳手轴力计钢尺冲钉钢钎等2.混凝土支撑混凝土搅拌机振动棒等第4章工艺流程第1节钢管支撑1. 钢管支撑的型式,多为对撑或角撑如下图所示当为对撑时为增大间距在端部可加设以减少围檩的内力当为角撑时如间距较大长度较长亦可增设腹杆形成桁架式支撑2. 对撑的纵横钢管交叉出,可以上下叠交,亦可增设特制的+ 字接头纵横钢管都与+ 字接头连接使纵横钢管处于同一平面内可使钢管支撑形成一个平面钢架刚度大受力性能好3. 用钢管支撑时,挡墙的围檩可用钢筋混凝土围檩,也可用型钢围檩前者刚度大承载能力高可增大支撑的间距挡墙与围檩之间的空隙宜用细石混凝土填实4. 钢管支撑端部的活络头子和琵琶支撑的具体构造详见下图第2节型钢支撑1. 型钢支撑采纳H 型钢,用螺栓连接,为工具式钢支撑,现场组装方便,构件标准化,对不同的基坑能根据设计要求进行组合和连接,可重复使用2. 型钢支撑构造型式如下图所示第3节钢筋混凝土支撑1. 钢筋混凝土支撑多用土模或模板随着挖土的进行逐层现浇,截面尺寸和配筋根据支撑布置和杆件内力的大小而定,刚度大,变形小,能有效的控制挡墙变形和周围地面的变形,宜用于较深基坑和周围环境要求较高的地区2. 钢筋混凝土支撑为现场浇筑,因而其型式可随基坑形状而变化,有多种型式:对撑角撑桁架式支撑圆形拱形椭圆形等形状支撑见下图3. 钢筋混凝土支撑的混凝土强度等级多为C30, 截面经计算确定。围檩的截面尺寸常用：600mm×800mm (高×宽)、800mm×1000mm 和1000mm× 1200mm；支撑的截面尺寸常用：600mm ×800mm(高×宽)、800mm ×1000mm、800mm×1200mm、和1000mm×1200mm。支撑的截面尺寸在高度方向要与围檩高度相匹配配筋要经计算确定...
