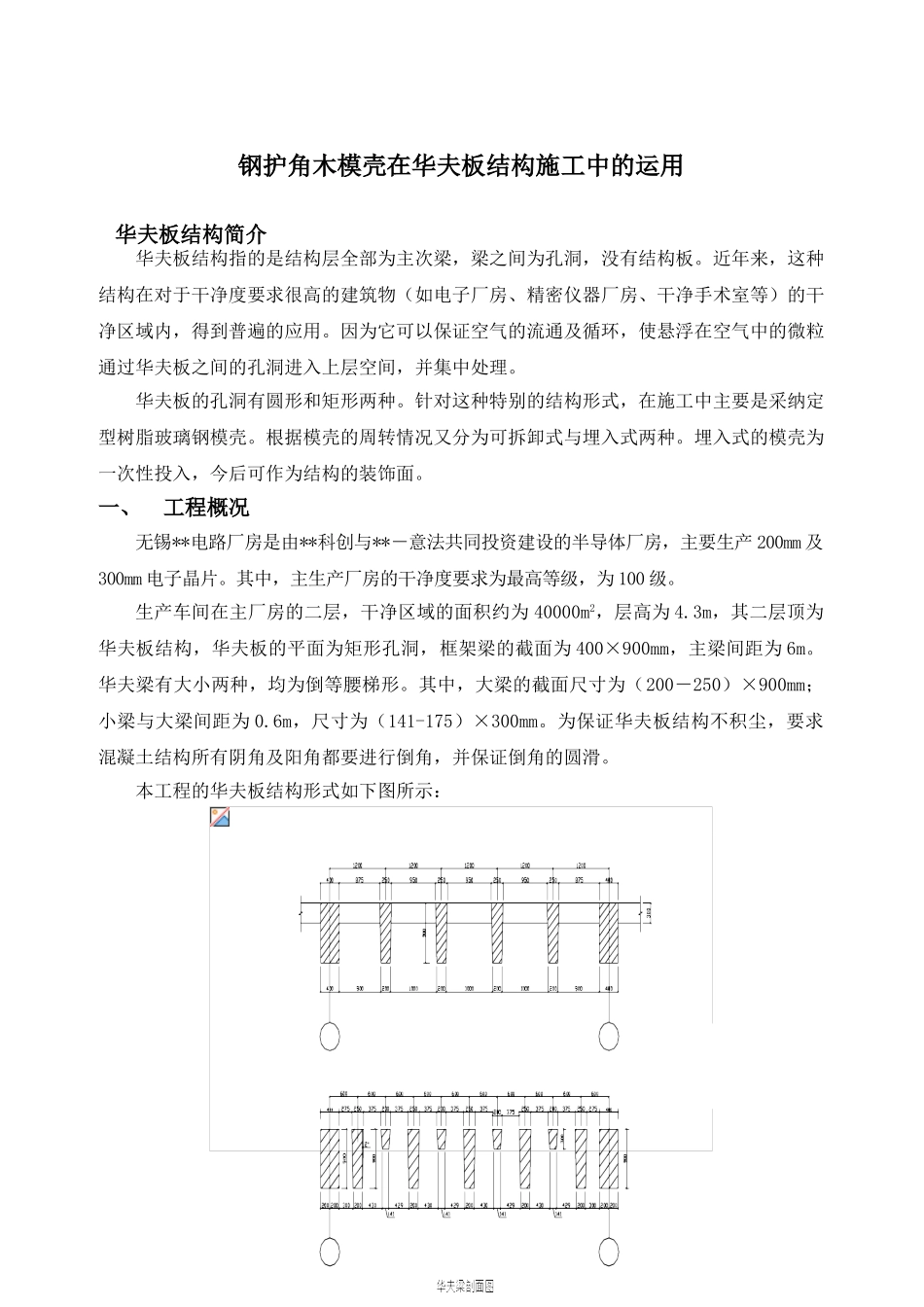

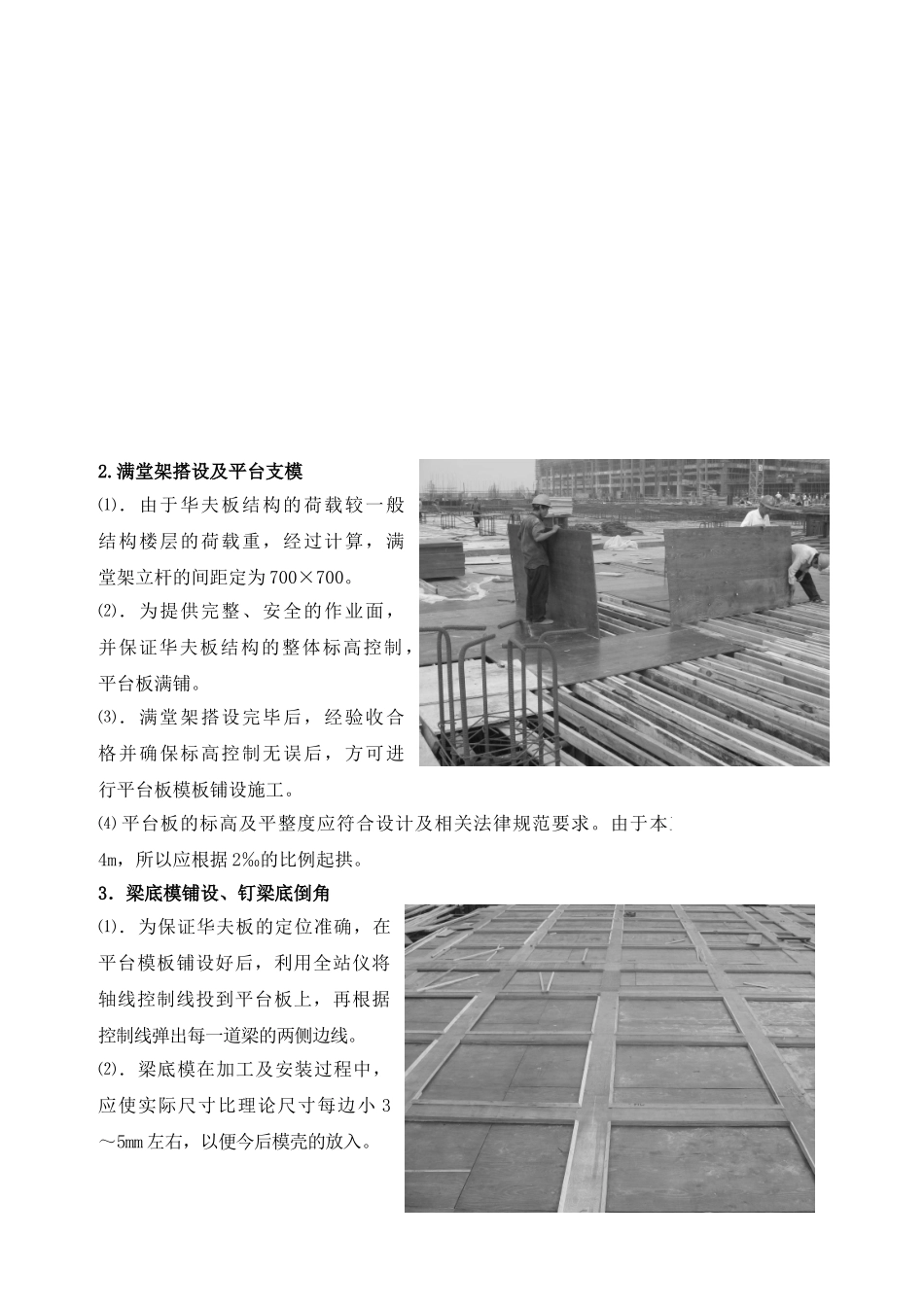

钢护角木模壳在华夫板结构施工中的运用华夫板结构简介华夫板结构指的是结构层全部为主次梁，梁之间为孔洞，没有结构板。近年来，这种结构在对于干净度要求很高的建筑物（如电子厂房、精密仪器厂房、干净手术室等）的干净区域内，得到普遍的应用。因为它可以保证空气的流通及循环，使悬浮在空气中的微粒通过华夫板之间的孔洞进入上层空间，并集中处理。华夫板的孔洞有圆形和矩形两种。针对这种特别的结构形式，在施工中主要是采纳定型树脂玻璃钢模壳。根据模壳的周转情况又分为可拆卸式与埋入式两种。埋入式的模壳为一次性投入，今后可作为结构的装饰面。一、工程概况无锡**电路厂房是由**科创与**－意法共同投资建设的半导体厂房，主要生产 200mm 及300mm 电子晶片。其中，主生产厂房的干净度要求为最高等级，为 100 级。生产车间在主厂房的二层，干净区域的面积约为 40000m2，层高为 4.3m，其二层顶为华夫板结构，华夫板的平面为矩形孔洞，框架梁的截面为 400×900mm，主梁间距为 6m。华夫梁有大小两种，均为倒等腰梯形。其中，大梁的截面尺寸为（200－250）×900mm；小梁与大梁间距为 0.6m，尺寸为（141-175）×300mm。为保证华夫板结构不积尘，要求混凝土结构所有阴角及阳角都要进行倒角，并保证倒角的圆滑。本工程的华夫板结构形式如下图所示：二、模板体系的选择现阶段可供选择的模板体系有定型玻璃钢面板、钢模板及木模板，其特点分别如下：1、玻璃钢模壳成型效果好、重量轻、施工速度快，但是价格过于昂贵。 2、钢模板成型效果较好、重量大、运输困难，价格较高；3、木模板成型效果不易控制，重量轻，组装、运输方便，价格便宜。综合以上三种模板形式的优缺点，项目部决定采纳木模加工模壳，并在模壳的四周用63×63 角钢作为护角，以保证华夫梁阴角的圆滑、平整。三、施工流程模壳加工→满堂架搭设→平台板铺设→梁底模铺设→钉梁底倒角→绑扎梁钢筋→拼装模壳→模壳调整及加固→混凝土浇筑。 四、华夫板施工的技术要点1．模壳加工⑴．模壳的四角用 63×63 角钢作为护角，保证垂直两条梁交接处阴角的圆滑。⑵．模板及角钢的加工高度比混凝土结构的高度高 10cm，以便今后在拆除模板时不破坏梁的上口棱角。⑶．模板应分块加工，以便模壳的安装及拆除。⑷．模壳的加工质量是华夫板成型质量的关键，因此模壳的加工必须根据设计尺寸严格控制。 2.满堂架搭设及平台支模⑴．由于华夫板结构的荷载较一般结构楼层的荷载重，经过计算...
