钢架围堰施工方案

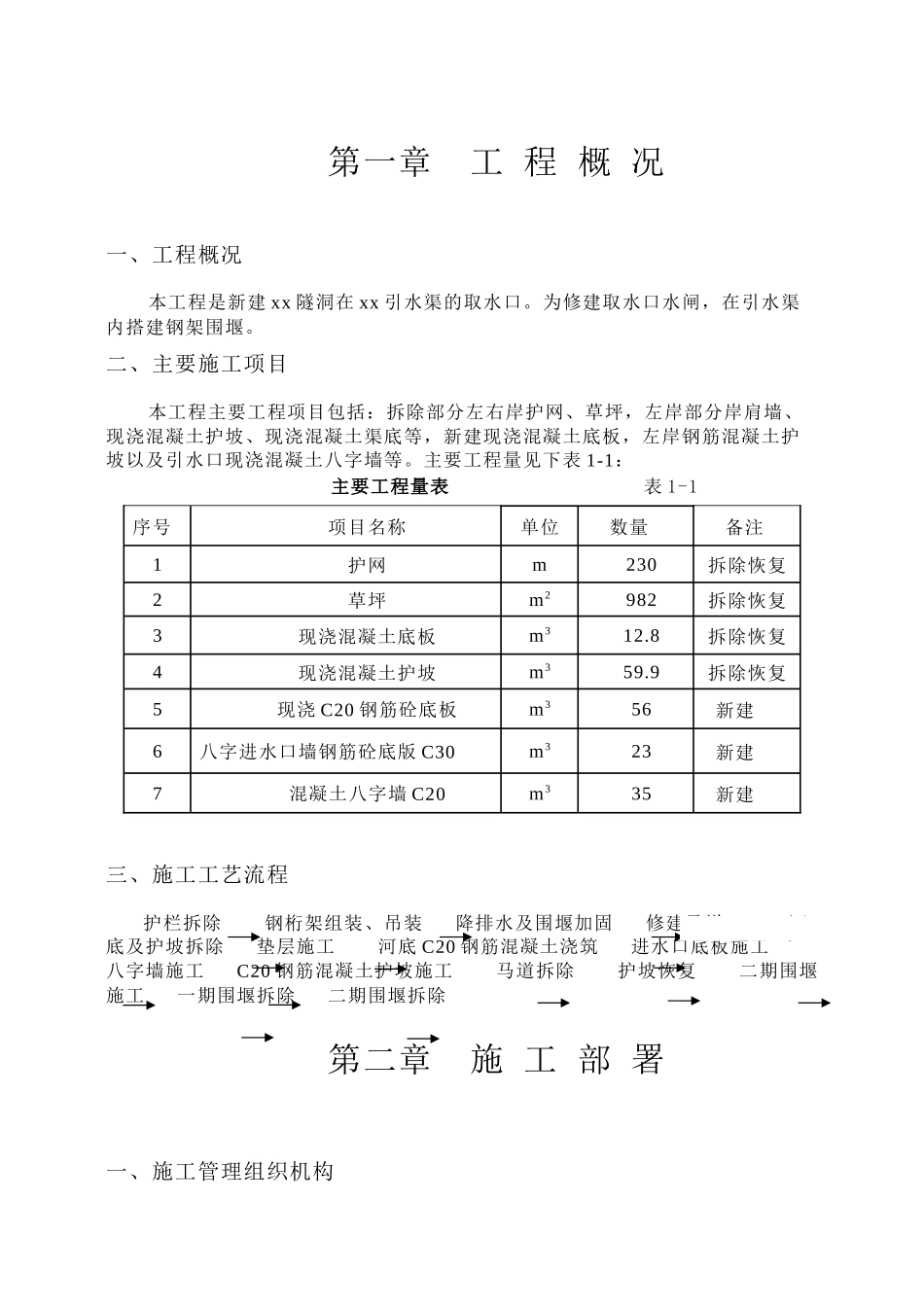

第一章 工 程 概 况一、工程概况 本工程是新建 xx 隧洞在 xx 引水渠的取水口。为修建取水口水闸，在引水渠内搭建钢架围堰。二、主要施工项目 本工程主要工程项目包括：拆除部分左右岸护网、草坪，左岸部分岸肩墙、现浇混凝土护坡、现浇混凝土渠底等，新建现浇混凝土底板，左岸钢筋混凝土护坡以及引水口现浇混凝土八字墙等。主要工程量见下表 1-1： 主要工程量表 表 1-1序号项目名称单位数量备注1护网m230拆除恢复2草坪m2982拆除恢复3现浇混凝土底板m312.8拆除恢复4现浇混凝土护坡m359.9拆除恢复5现浇 C20 钢筋砼底板m356新建6八字进水口墙钢筋砼底版 C30m323新建7混凝土八字墙 C20m335新建三、施工工艺流程护栏拆除 钢桁架组装、吊装 降排水及围堰加固 修建马道 河底及护坡拆除 垫层施工 河底 C20 钢筋混凝土浇筑 进水口底板施工 八字墙施工 C20 钢筋混凝土护坡施工 马道拆除 护坡恢复 二期围堰 施工 一期围堰拆除 二期围堰拆除第二章 施 工 部 署一、施工管理组织机构二、施工平面布置2.2.1、施工总平面布置原则⑴、根据工程施工工期的要求，临时设施的规模在满足工程施工强度的前提下，尽量减少占地，方便管理。⑵、根据本工程特点，布置合理紧凑，方便施工，减少干扰，分区明确，易于管理，符合 xx 引水管理处的要求。⑶、利于生产，方便生活，尽量避开对 xx 引水渠产生破坏。2.2.2、施工总布置内容施工总平面布置内容主要包括场内临时道路、施工期临时供水、供电系统、仓库、试验室等生活、生产设施。2.2.3、施工总平面布置说明本次改建工程位于 xx 引水渠内，渠道左侧为滨河路及某地，右侧为黑山扈路，施工场地狭窄，社会车辆和行人较多，要求施工平面布置紧凑合理。详见附图 2《施工平面布置图》。具体布置如下：⑴、生活区布置：拟占用河道右侧绿地及方砖步道，作为临时生活区，布置 2栋临时活动彩钢板房，供 2 名工程管理人员和 8 名劳务工人居住，用金属围挡板有效围挡。水、电等均从左岸 xx 公司场地借用，挂表计量。由于生活区沿 xx 引水渠，为保证 xx 引水渠的水质，避开对饮用水的污染，不再新建卫生间，使用河左岸 xx公司原有卫生间。操作工人居住在我项目部租用的颐和园闸东管理房内，院内生活设施齐全。⑵、生产设施布置：钢筋厂、木工厂等生产设施布置在渠道右侧紧挨生活区河边空地，用金属围挡板有效围挡，其间布置钢筋切割机一台，钢筋弯曲机一台，木工圆锯一台，...
