钢煤斗稀土含油合金pa内衬板施工作业指导书

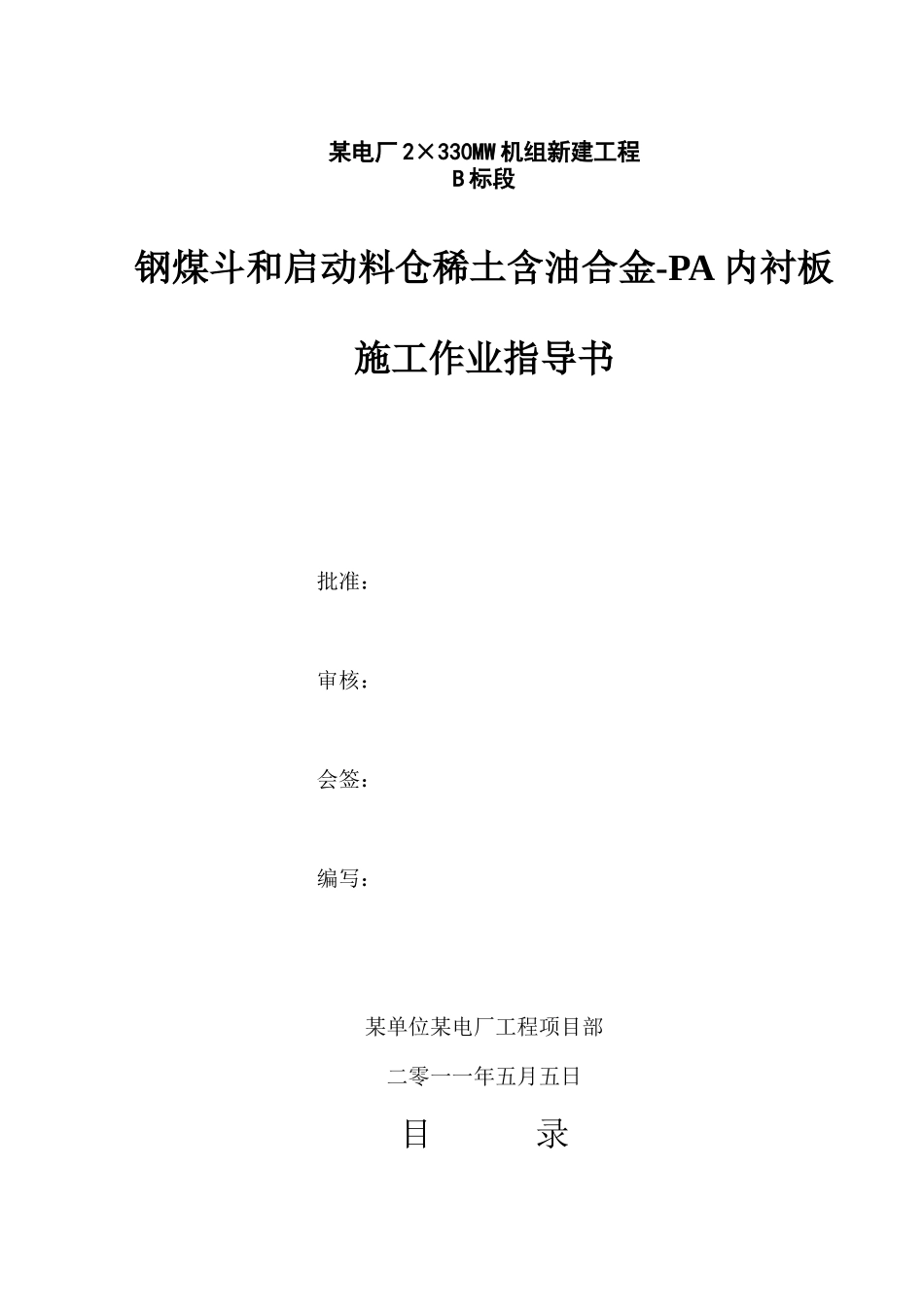

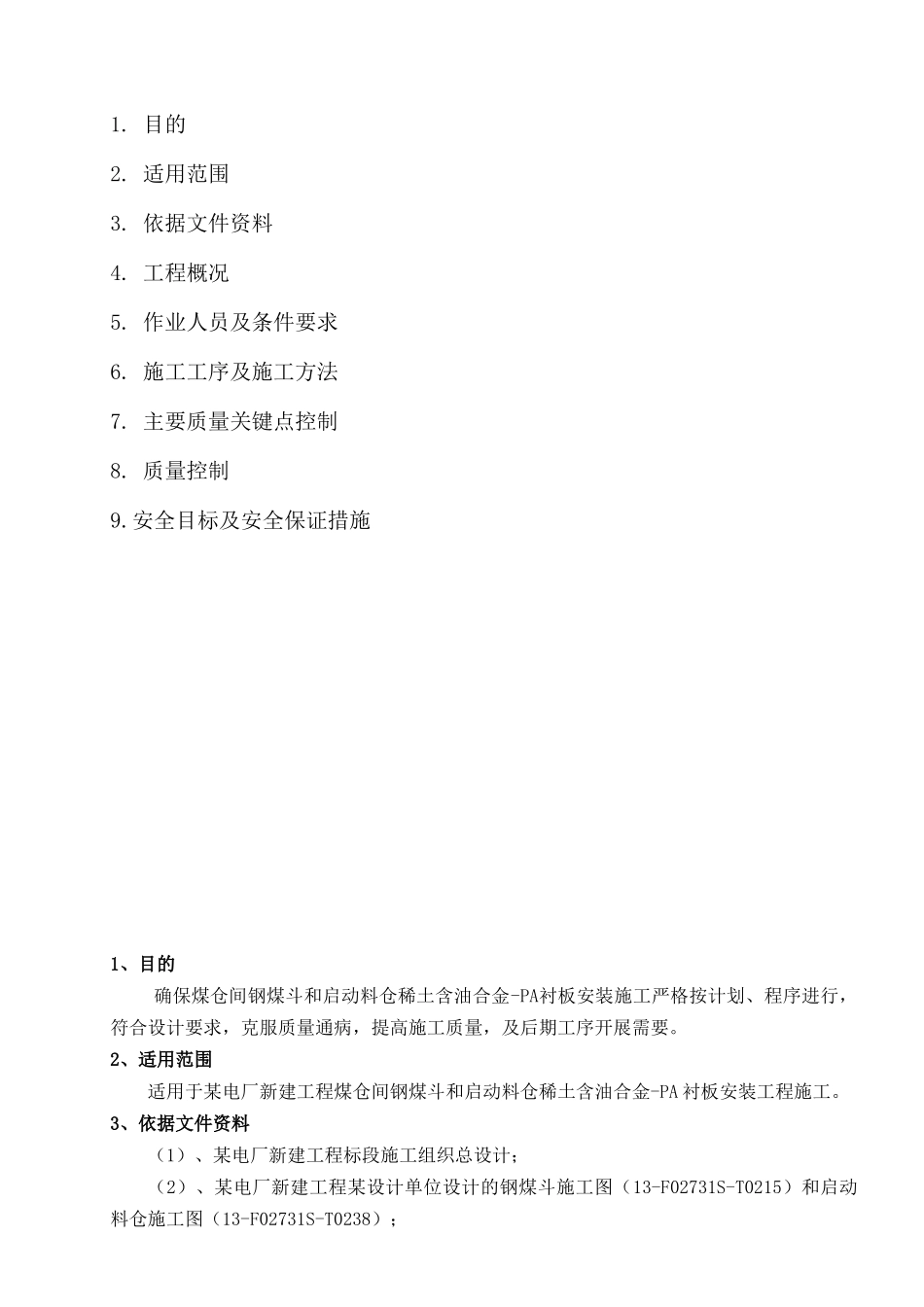

某电厂 2×330MW 机组新建工程B 标段钢煤斗和启动料仓稀土含油合金-PA 内衬板施工作业指导书 批准： 审核： 会签： 编写：某单位某电厂工程项目部二零一一年五月五日目 录1. 目的2. 适用范围3. 依据文件资料4. 工程概况5. 作业人员及条件要求6. 施工工序及施工方法7. 主要质量关键点控制8. 质量控制9.安全目标及安全保证措施1、目的确保煤仓间钢煤斗和启动料仓稀土含油合金-PA衬板安装施工严格按计划、程序进行，符合设计要求，克服质量通病，提高施工质量，及后期工序开展需要。2、适用范围适用于某电厂新建工程煤仓间钢煤斗和启动料仓稀土含油合金-PA 衬板安装工程施工。3、依据文件资料（1）、某电厂新建工程标段施工组织总设计；（2）、某电厂新建工程某设计单位设计的钢煤斗施工图（13-F02731S-T0215）和启动料仓施工图（13-F02731S-T0238）；（3）、《电力建设施工质量检验及评定标准》土建工程篇；（4）、《电力建设安全工作规程》火力发电厂部分DL5009.1-2025；（5）、《建筑施工现场环境与卫生标准》JGJ146-2025；（6）、某单位质量、环境、职业健康安全一体化管理体系程序文件；（7）、电力工业部《火电工程施工组织设计导则》、《电力建设安全施工管理规定》、《电力建设安全工作规程》、《常用安全设施标准及实施指南》、《工程施工劳动安全、劳动卫生管理工作手册》；（8）、发电公司《工程质量管理办法》、《施工技术管理制度》；（9）、《火电施工质量检验及评定标准》DL5047-95（10）、《钢结构焊接工艺评定规程》 DL/T868-2025（11）、《钢结构工程施工及验收法律规范》GB50205—2001（12）、国家建筑工程强制性条文（2025 版）。4、工程概况该工程配 4 只钢煤斗和 2 只启动料仓，钢煤斗和启动料仓均分四部分:顶盖、直筒段、支承段、锥体段。钢煤斗顶盖尺寸为 8100mm×7600mm，；直筒段高 2.1m，分一节，尺寸为8000mm×7500mm ； 支 承 段 高 1.5m ， ； 锥 体 段 高 13.0m ， 分 4 节 ， 上 口 尺 寸 为8000mm×7500mm，下面一节为天方地园，高度为 5000mm，其上口尺寸为 3740mm×3540mm 下口直径 φ900mm。煤斗与启动料仓内衬 20mm 厚稀土含油合金-PA 衬板，安装工艺采纳沉头螺丝固定工艺。启动料仓顶盖直径 φ4100mm；直筒段高 3.00m，分二节，直径 φ4000mm，支承段高 1.3m，锥体段高 6.5m，分 5 节，上口直径 φ4000mm，下口直径 φ400mm。主要工程量：序...
