实验五 铁碳合金组织观察目的1．加深对铁碳合金相图的理解，认识铁碳合金的平衡组织；2．分析碳对铁碳合金组织的影响，加深理解碳对铁碳合金性能的影响
一、相图及相关的组织转变1．铁碳合金在平衡冷却时，室温的组成相都是 α＋Fe3C
2．在平衡冷却转变中，由于碳的含量不同，转变方式有较大的差异，得到的组织形貌也各不一样

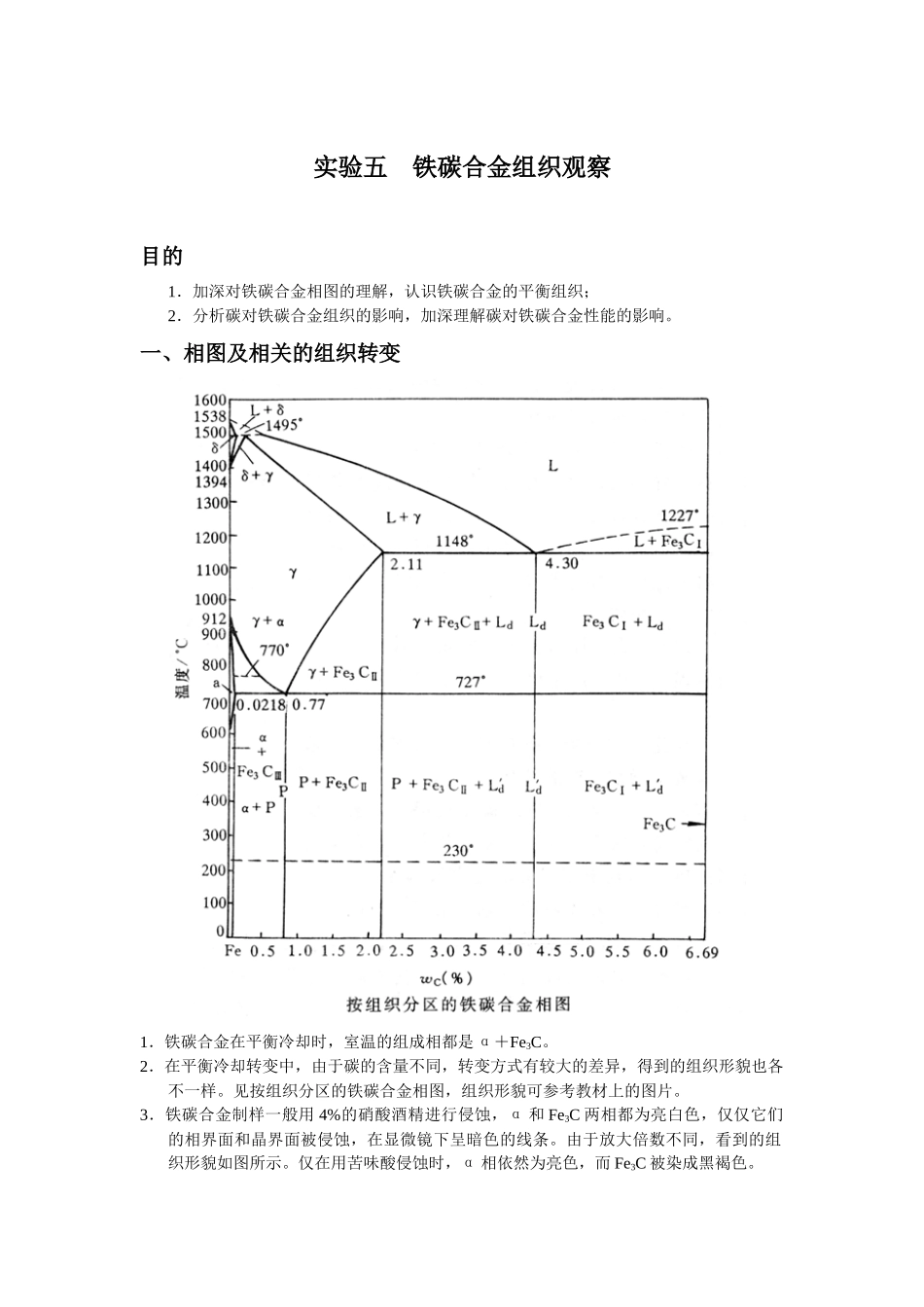

见按组织分区的铁碳合金相图，组织形貌可参考教材上的图片
3．铁碳合金制样一般用 4%的硝酸酒精进行侵蚀，α 和 Fe3C 两相都为亮白色，仅仅它们的相界面和晶界面被侵蚀，在显微镜下呈暗色的线条

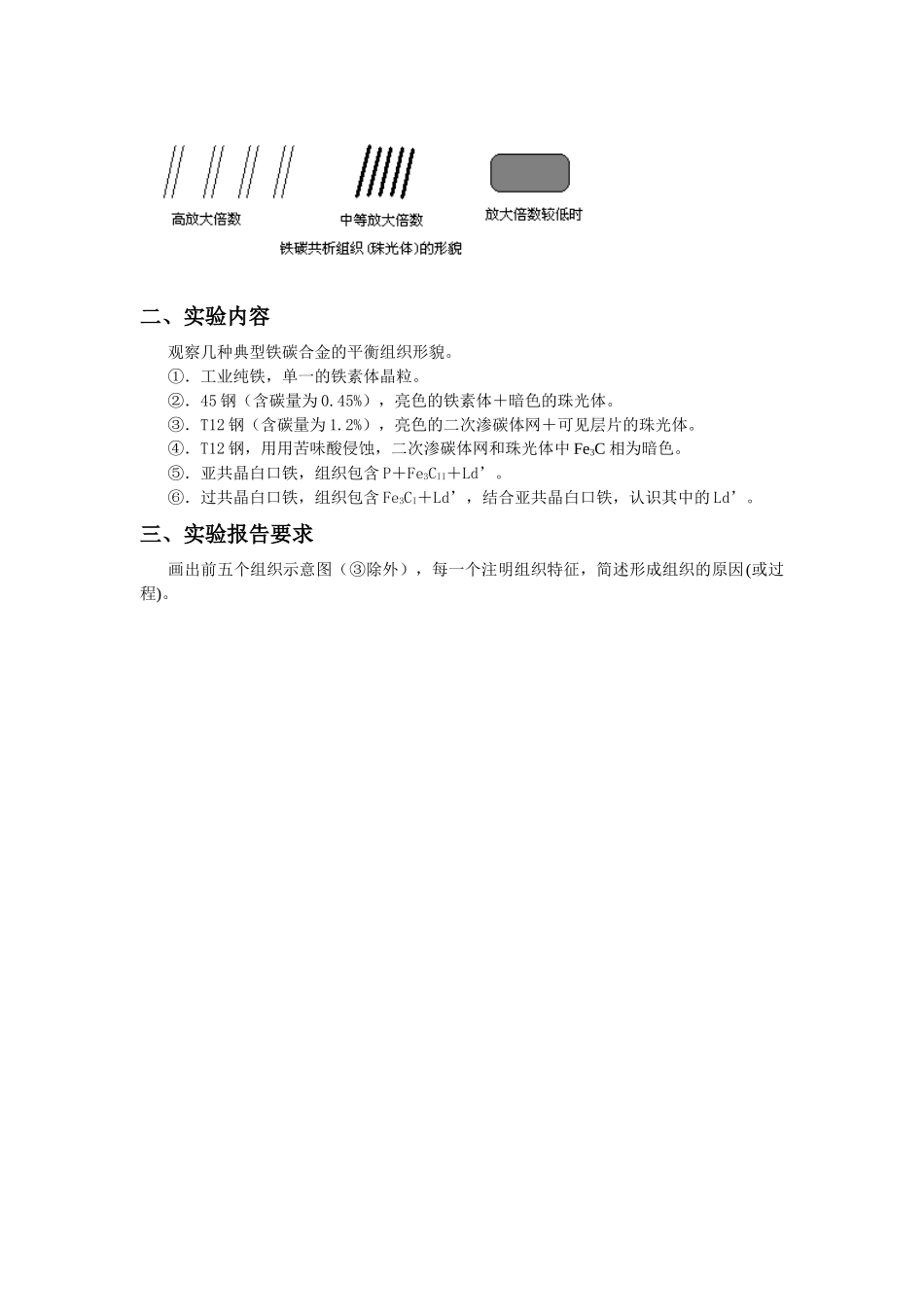

由于放大倍数不同，看到的组织形貌如图所示
仅在用苦味酸侵蚀时，α 相依然为亮色，而 Fe3C 被染成黑褐色
二、实验内容观察几种典型铁碳合金的平衡组织形貌
①．工业纯铁，单一的铁素体晶粒
②．45 钢（含碳量为 0
45%），亮色的铁素体＋暗色的珠光体
③．T12 钢（含碳量为 1
2%），亮色的二次渗碳体网＋可见层片的珠光体
④．T12 钢，用用苦味酸侵蚀，二次渗碳体网和珠光体中 Fe3C 相为暗色
⑤．亚共晶白口铁，组织包含 P＋Fe3CII＋Ld’
⑥．过共晶白口铁，组织包含 Fe3CI＋Ld’，结合亚共晶白口铁，认识其中的 Ld’
三、实验报告要求画出前五个组织示意图（③除外），每一个注明组织特征，简述形成组织的原因(或过程)
