钢筋手算教学讲义1-桩钢筋笼计算

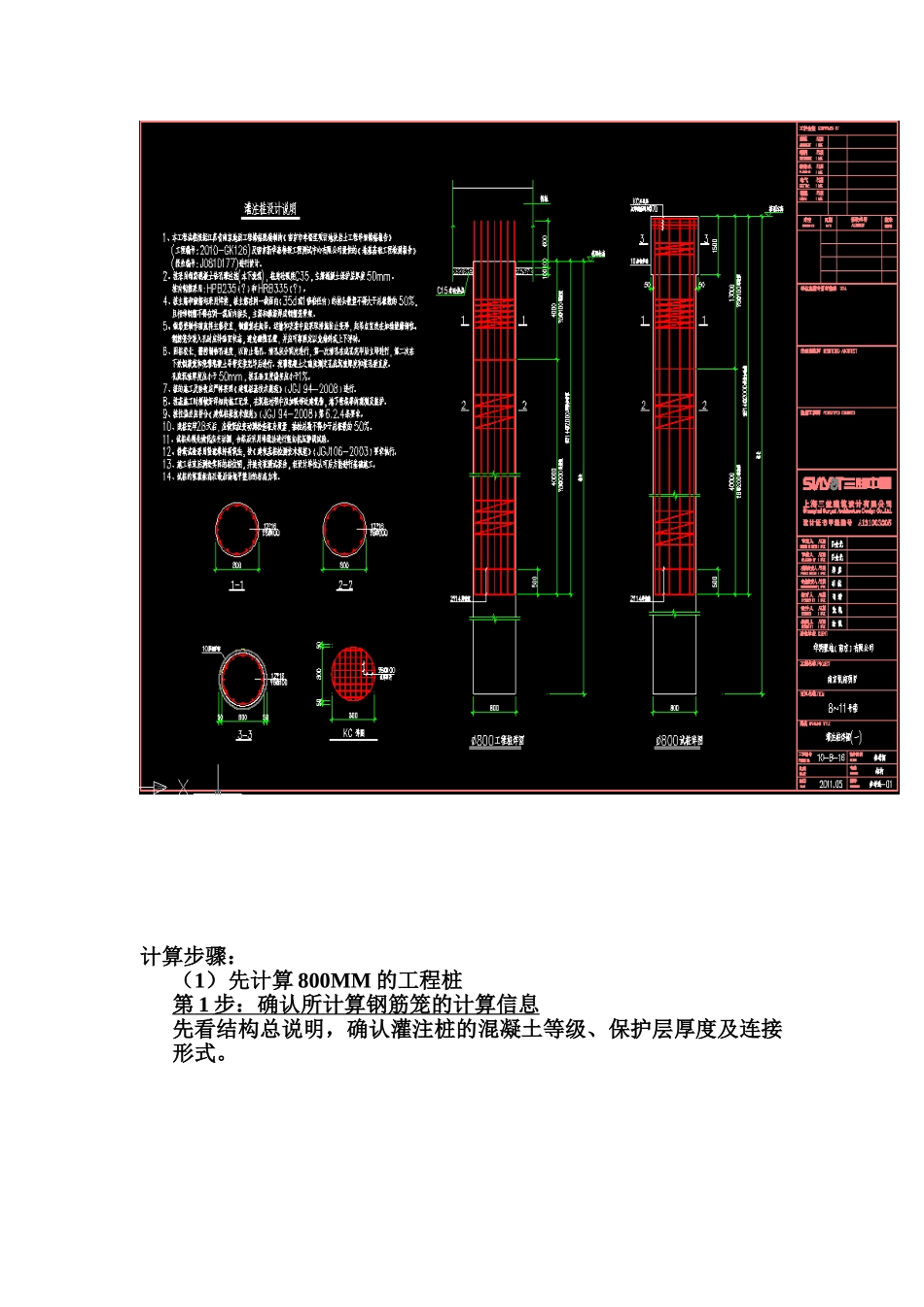

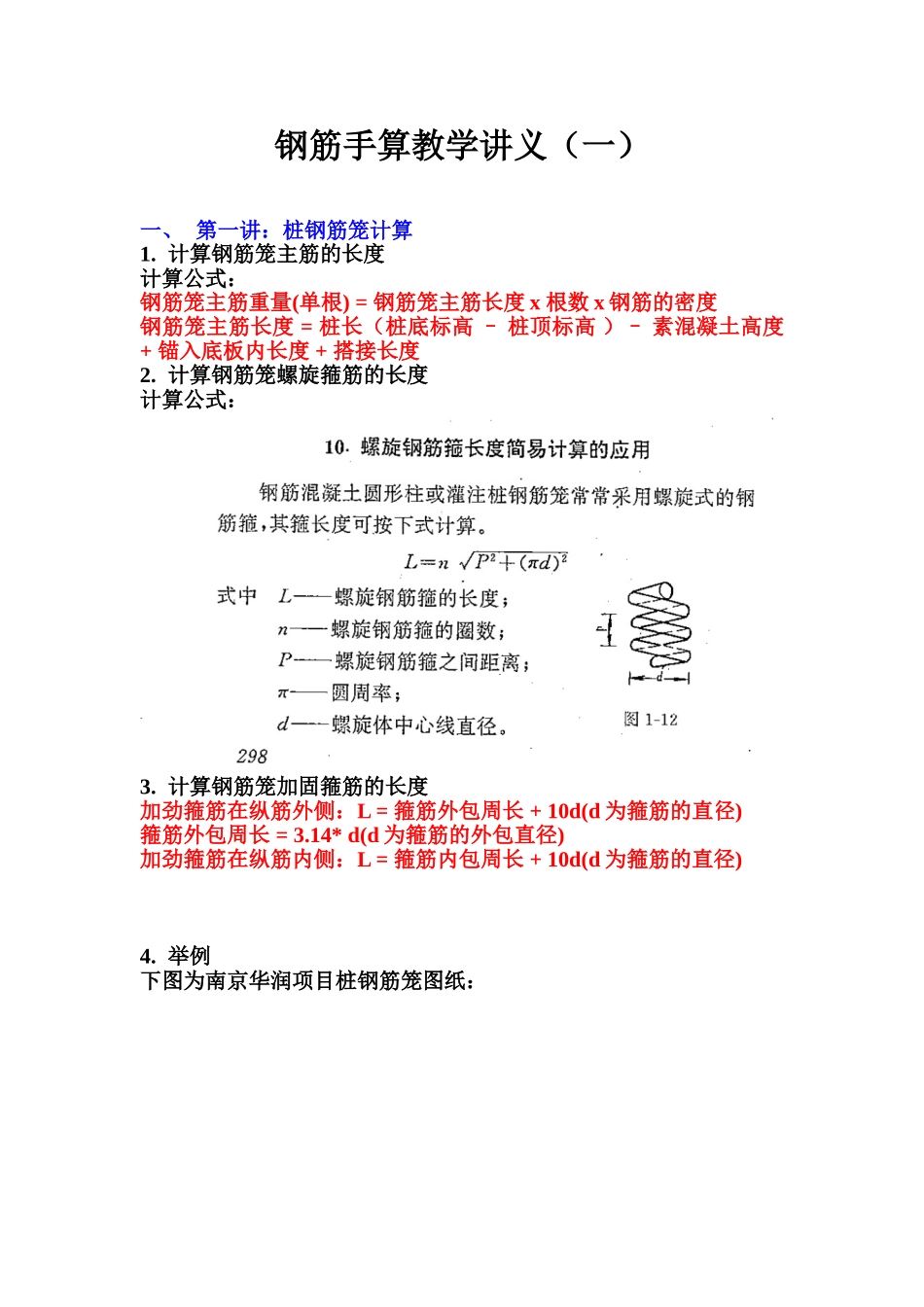

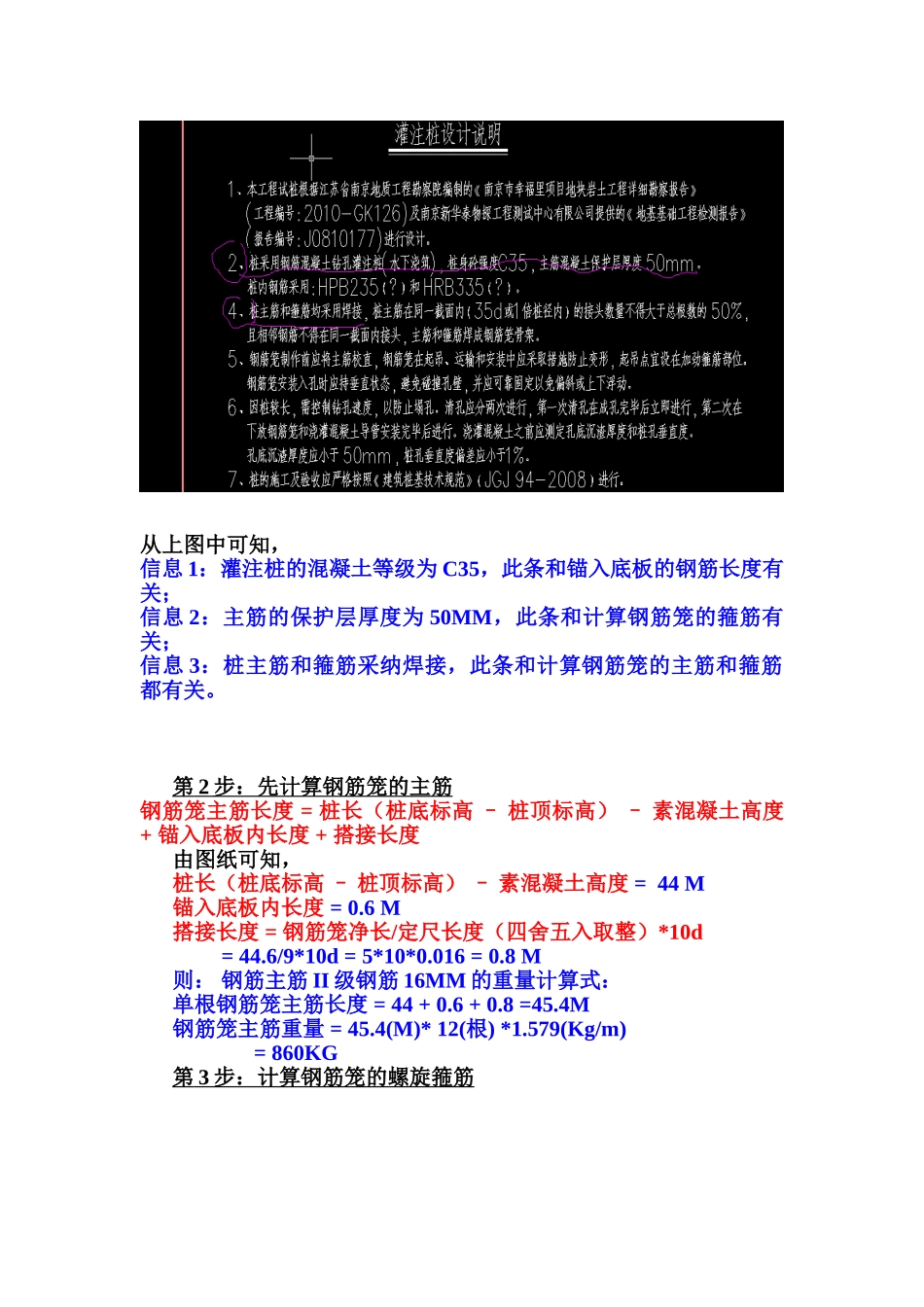

钢筋手算教学讲义（一）一、 第一讲：桩钢筋笼计算1. 计算钢筋笼主筋的长度计算公式： 钢筋笼主筋重量(单根) = 钢筋笼主筋长度 x 根数 x 钢筋的密度钢筋笼主筋长度 = 桩长（桩底标高 – 桩顶标高 ）– 素混凝土高度 + 锚入底板内长度 + 搭接长度2. 计算钢筋笼螺旋箍筋的长度计算公式：3. 计算钢筋笼加固箍筋的长度加劲箍筋在纵筋外侧：L = 箍筋外包周长 + 10d(d 为箍筋的直径)箍筋外包周长 = 3.14* d(d 为箍筋的外包直径)加劲箍筋在纵筋内侧：L = 箍筋内包周长 + 10d(d 为箍筋的直径)4. 举例下图为南京华润项目桩钢筋笼图纸：计算步骤：（1）先计算 800MM 的工程桩第 1 步：确认所计算钢筋笼的计算信息 先看结构总说明，确认灌注桩的混凝土等级、保护层厚度及连接形式。从上图中可知，信息 1：灌注桩的混凝土等级为 C35，此条和锚入底板的钢筋长度有关；信息 2：主筋的保护层厚度为 50MM，此条和计算钢筋笼的箍筋有关；信息 3：桩主筋和箍筋采纳焊接，此条和计算钢筋笼的主筋和箍筋都有关。第 2 步：先计算钢筋笼的主筋 钢筋笼主筋长度 = 桩长（桩底标高 – 桩顶标高） – 素混凝土高度 + 锚入底板内长度 + 搭接长度由图纸可知，桩长（桩底标高 – 桩顶标高） – 素混凝土高度 = 44 M锚入底板内长度 = 0.6 M搭接长度 = 钢筋笼净长/定尺长度（四舍五入取整）*10d = 44.6/9*10d = 5*10*0.016 = 0.8 M则： 钢筋主筋 II 级钢筋 16MM 的重量计算式：单根钢筋笼主筋长度 = 44 + 0.6 + 0.8 =45.4M钢筋笼主筋重量 = 45.4(M)* 12(根) *1.579(Kg/m) = 860KG第 3 步：计算钢筋笼的螺旋箍筋 由图纸可知，螺旋箍筋的间距分为 Ф8-100 和 Ф8-200，需要分别计算：Ф8-100：n = 4M / 0.1 = 40 ;P = 0.1 (间距)；d = (0.8-0.05*2) 注意：此处的 d 为“桩的直径减去保护层厚 度”则：L = 40 * 根号[ 0.1*0.1+（3.14*0.7）*（3.14*0.7）] = 88.01 MФ8-200：n = 40M / 0.2 = 200 ;P = 0.2 (间距)；d = (0.8-0.05*2) 注意：此处的 d 为“桩的直径减去保护层厚 度”则：L = 200 * 根号[ 0.2*0.2+（3.14*0.7）*（3.14*0.7）] = 441.42 M由上式，可得螺旋箍筋的长度单根钢筋笼螺旋箍筋的长度：L=88.01+441.42=529.43M单根钢筋笼螺旋箍筋重量= 529.43(m)*0.395(Kg/m) = 209KG第 4 步：计算钢筋笼的加固箍筋...
