钢筋混凝土挡土墙施工方案

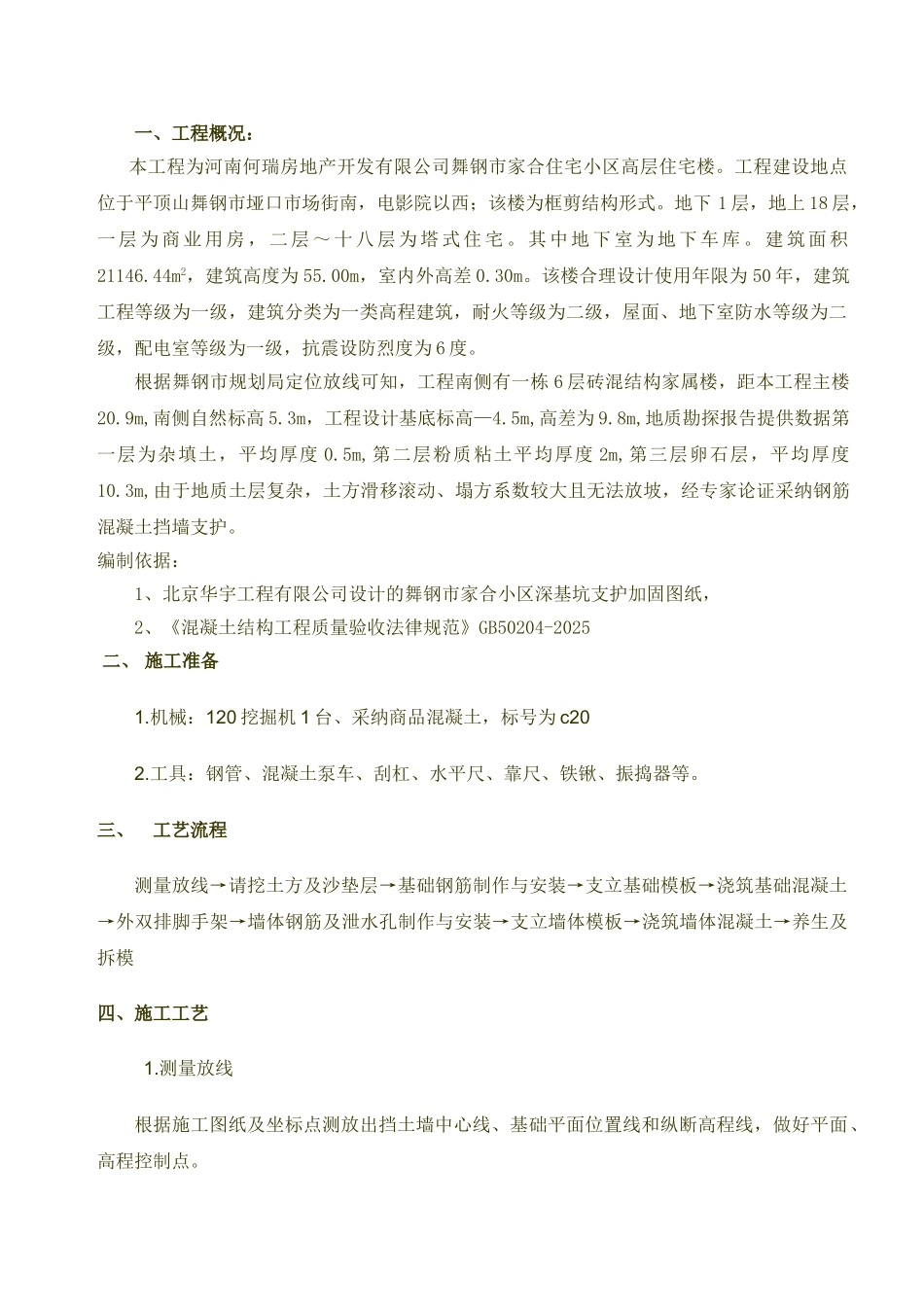

一、工程概况： 本工程为河南何瑞房地产开发有限公司舞钢市家合住宅小区高层住宅楼。工程建设地点位于平顶山舞钢市垭口市场街南，电影院以西；该楼为框剪结构形式。地下 1 层，地上 18 层，一 层 为 商 业 用 房 ， 二 层 ～ 十 八 层 为 塔 式 住 宅 。 其 中 地 下 室 为 地 下 车 库 。 建 筑 面 积21146.44m2，建筑高度为 55.00m，室内外高差 0.30m。该楼合理设计使用年限为 50 年，建筑工程等级为一级，建筑分类为一类高程建筑，耐火等级为二级，屋面、地下室防水等级为二级，配电室等级为一级，抗震设防烈度为 6 度。根据舞钢市规划局定位放线可知，工程南侧有一栋 6 层砖混结构家属楼，距本工程主楼20.9m,南侧自然标高 5.3m，工程设计基底标高—4.5m,高差为 9.8m,地质勘探报告提供数据第一层为杂填土，平均厚度 0.5m,第二层粉质粘土平均厚度 2m,第三层卵石层，平均厚度10.3m,由于地质土层复杂，土方滑移滚动、塌方系数较大且无法放坡，经专家论证采纳钢筋混凝土挡墙支护。编制依据：1、北京华宇工程有限公司设计的舞钢市家合小区深基坑支护加固图纸，2、《混凝土结构工程质量验收法律规范》GB50204-2025 二、 施工准备1.机械：120 挖掘机 1 台、采纳商品混凝土，标号为 c202.工具：钢管、混凝土泵车、刮杠、水平尺、靠尺、铁锹、振捣器等。三、 工艺流程测量放线→请挖土方及沙垫层→基础钢筋制作与安装→支立基础模板→浇筑基础混凝土→外双排脚手架→墙体钢筋及泄水孔制作与安装→支立墙体模板→浇筑墙体混凝土→养生及拆模四、施工工艺1.测量放线根据施工图纸及坐标点测放出挡土墙中心线、基础平面位置线和纵断高程线，做好平面、高程控制点。2.采纳 60mm 厚 2:8 砂、石垫层。 (1)沙石垫层振捣密实、碾压平整。(2)沙石垫层底面不在同一高程时，施工应按先深后浅的顺序进行。 (3 沙石)垫层施工完成后，应复核设计高程并按设计图纸和挡墙中线桩定出墙体轴线、基础尺寸线和钢筋控制线。3.基础钢筋制作与安装(1)应按有关规定进行钢筋复验、见证取样检验，合格后方可使用。(2)钢筋设计为 HRB335 热轧带肋钢筋，绑扎时要认真查看钢筋布置图纸，核对准确无误后绑扎。 (3)钢筋绑扎前应将垫层泥、水清理洁净，Φ12 主筋 200mm、水平分布筋间距 200mm。按定好的间距，先摆放受力主筋、后放分布筋。泄水孔应及时配合安装。(4)绑扎钢筋时一般用顺扣或八字扣，钢筋网片筋的相...
