钢筋砼拱桥转体施工法作业指导书

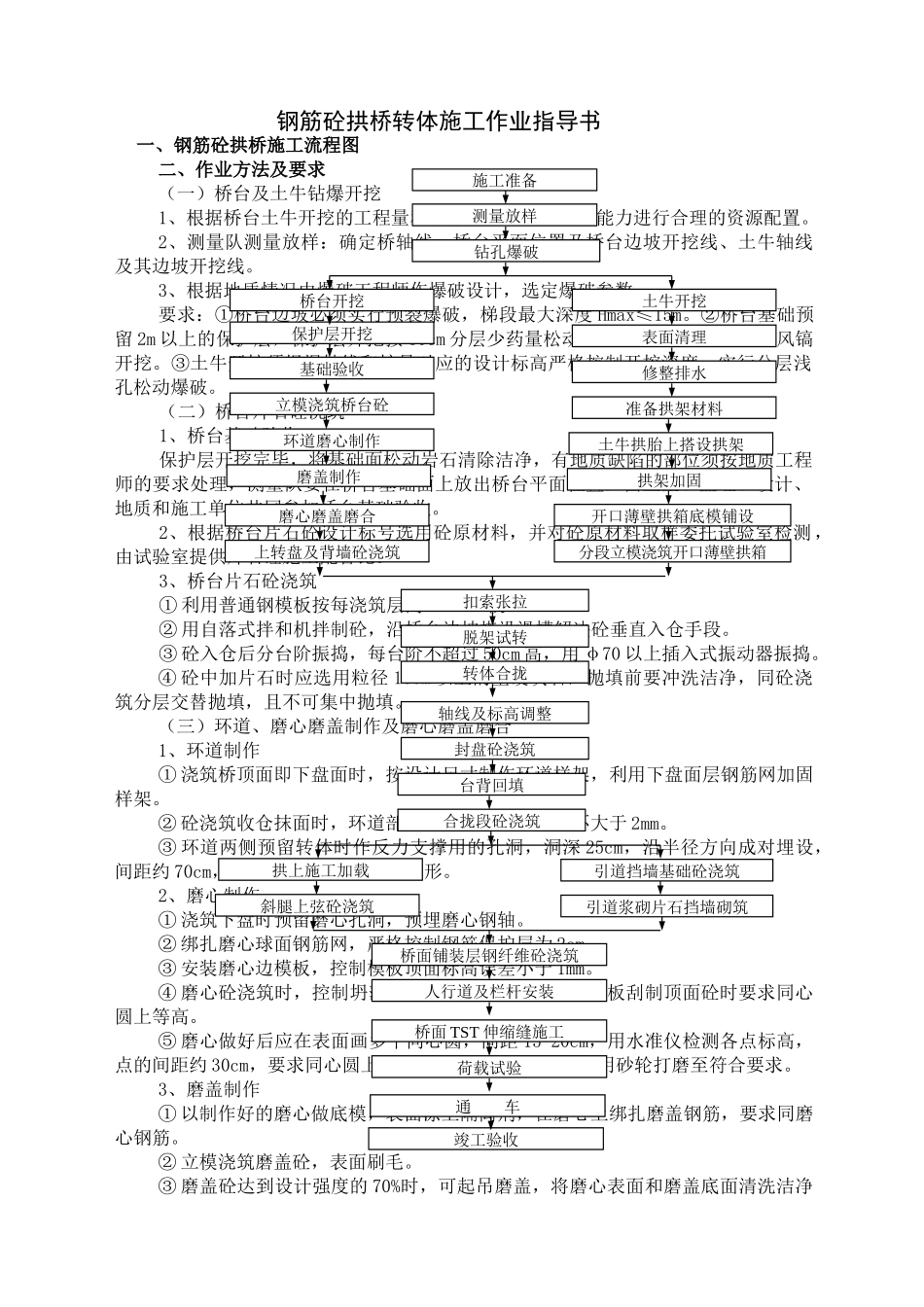

钢筋砼拱桥转体施工作业指导书一、钢筋砼拱桥施工流程图二、作业方法及要求（一）桥台及土牛钻爆开挖1、根据桥台土牛开挖的工程量和钻爆开挖设备的生产能力进行合理的资源配置。2、测量队测量放样：确定桥轴线、桥台平面位置及桥台边坡开挖线、土牛轴线及其边坡开挖线。3、根据地质情况由爆破工程师作爆破设计，选定爆破参数。要求：①桥台边坡必须实行预裂爆破，梯段最大深度 Hmax≤15m。②桥台基础预留 2m 以上的保护层，保护层开挖按 50cm 分层少药量松动爆破，最后 50cm 人工配风镐开挖。③土牛开挖须根据轴线和桩号对应的设计标高严格控制开挖深度，实行分层浅孔松动爆破。（二）桥台片石砼浇筑1、桥台基础验收保护层开挖完毕，将基础面松动岩石清除洁净，有地质缺陷的部位须按地质工程师的要求处理，测量队要在桥台基础面上放出桥台平面位置，由业主、监理、设计、地质和施工单位共同参加桥台基础验收。2、根据桥台片石砼设计标号选用砼原材料，并对砼原材料取样委托试验室检测，由试验室提供片石砼施工配合比。3、桥台片石砼浇筑① 利用普通钢模板按每浇筑层高 2~3m 立模。② 用自落式拌和机拌制砼，沿桥台边坡搭设滑槽解决砼垂直入仓手段。③ 砼入仓后分台阶振捣，每台阶不超过 50cm 高，用 φ70 以上插入式振动器振捣。④ 砼中加片石时应选用粒径 15cm 以上的坚硬块石，抛填前要冲洗洁净，同砼浇筑分层交替抛填，且不可集中抛填。（三）环道、磨心磨盖制作及磨心磨盖磨合1、环道制作① 浇筑桥顶面即下盘面时，按设计尺寸制作环道样架，利用下盘面层钢筋网加固样架。② 砼浇筑收仓抹面时，环道部分要认真抹平，高差不大于 2mm。③ 环道两侧预留转体时作反力支撑用的孔洞，洞深 25cm，沿半径方向成对埋设，间距约 70cm，形状为 14cm×14cm 的方形。2、磨心制作① 浇筑下盘时预留磨心孔洞，预埋磨心钢轴。② 绑扎磨心球面钢筋网，严格控制钢筋保护层为 2cm。③ 安装磨心边模板，控制模板顶面标高误差小于 1mm。④ 磨心砼浇筑时，控制坍落度为 3~5cm，用半圆母线样板刮制顶面砼时要求同心圆上等高。⑤ 磨心做好后应在表面画多个同心圆，间距 15~20cm，用水准仪检测各点标高，点的间距约 30cm，要求同心圆上各点高差小于 1mm，否则须用砂轮打磨至符合要求。3、磨盖制作① 以制作好的磨心做底模，表面涂上隔离剂，在磨心上绑扎磨盖钢筋，要求同磨心钢筋。② 立模浇筑磨盖砼，表面刷毛。③ 磨盖砼达到...
