钢管敷设施工方案

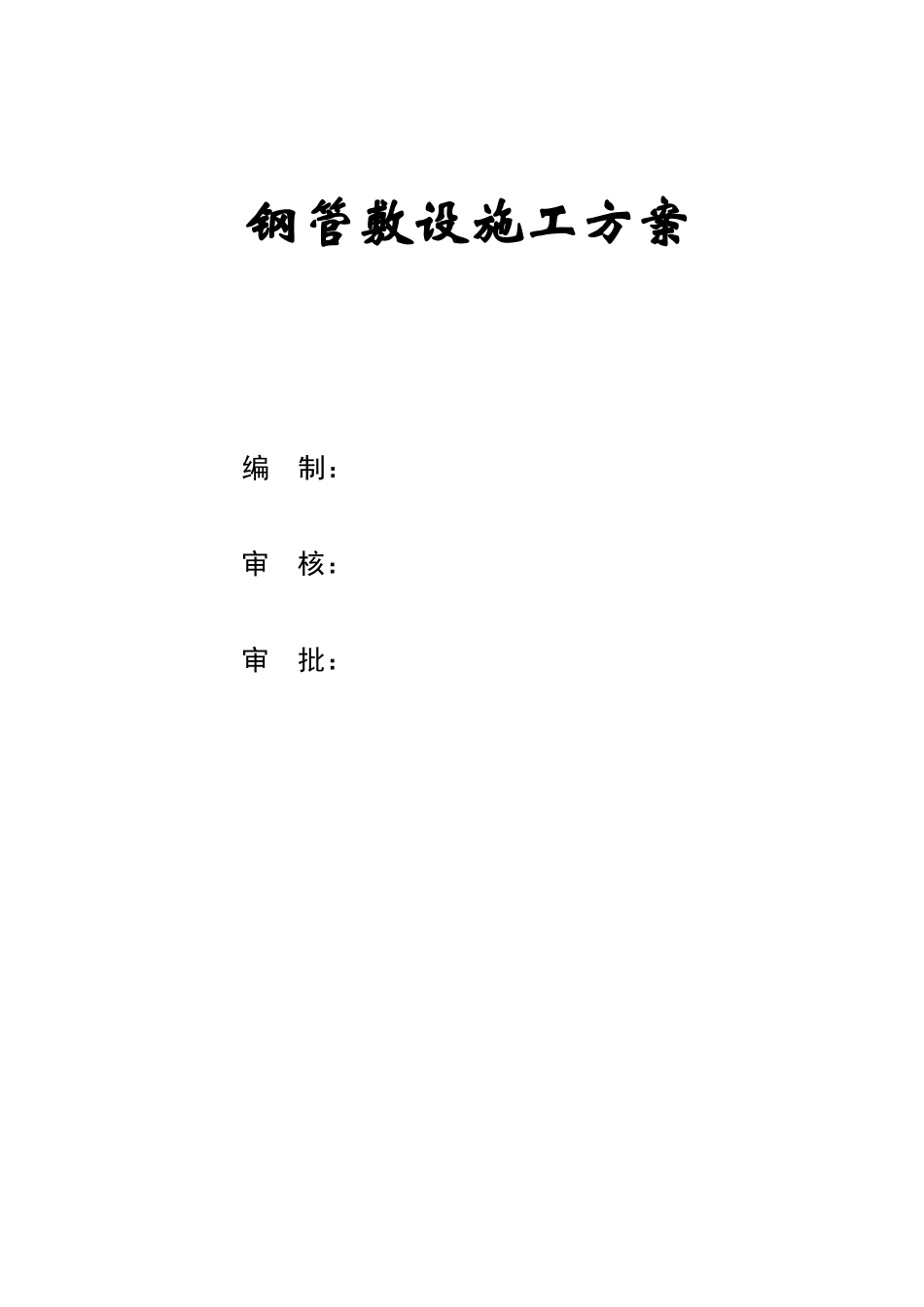

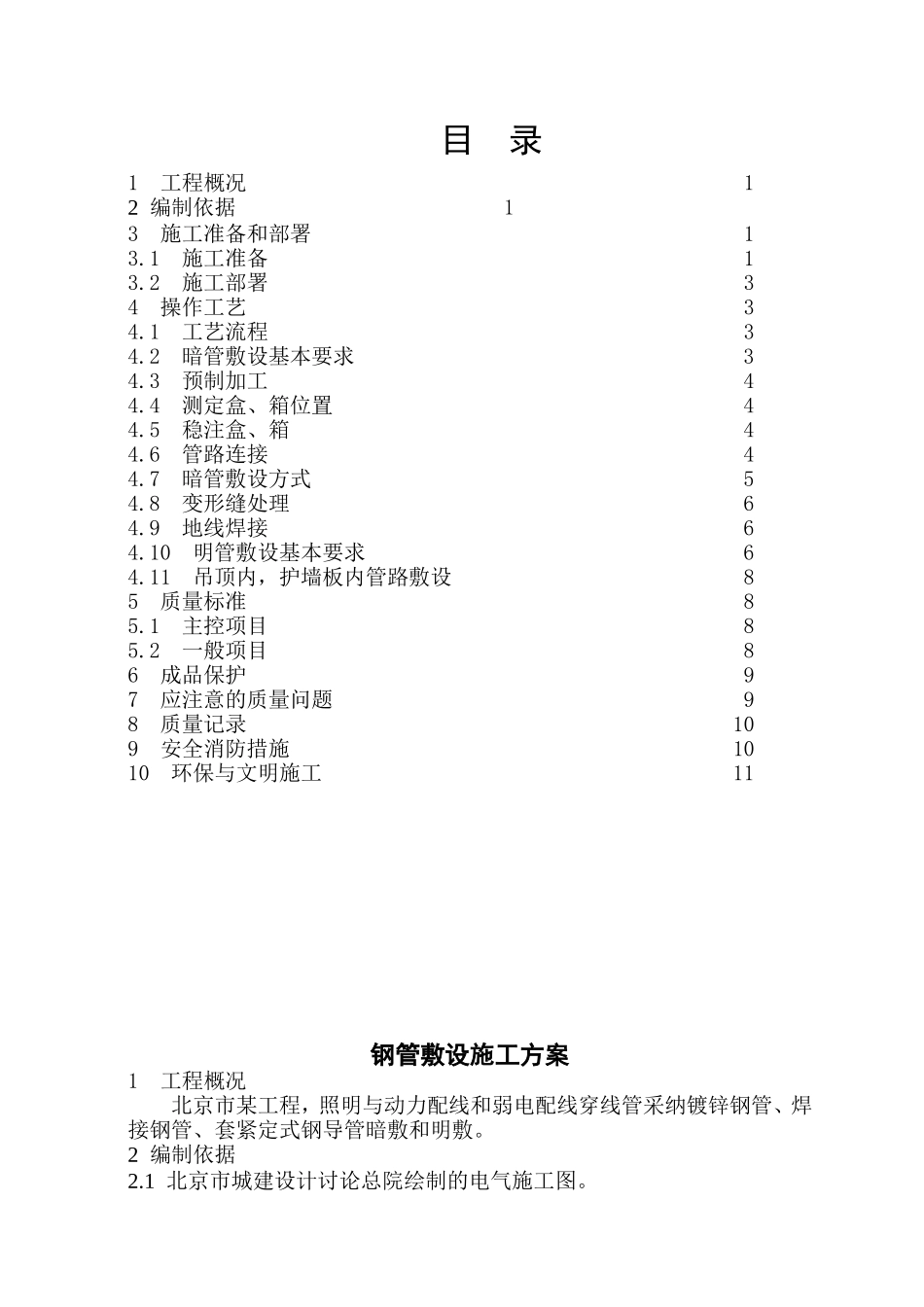

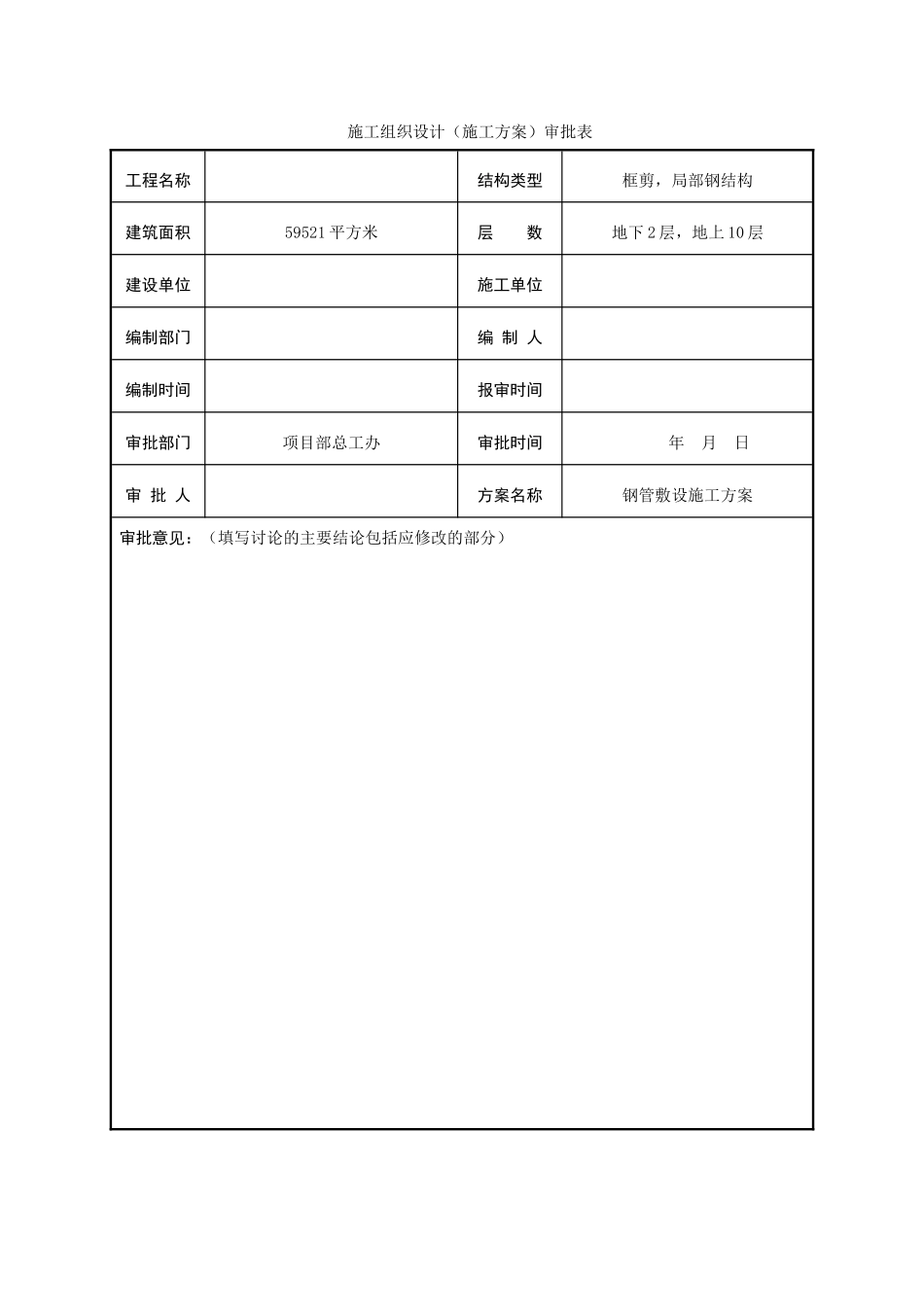

钢管敷设施工方案 编 制： 审 核： 审 批： 施工组织设计（施工方案）审批表工程名称结构类型框剪，局部钢结构建筑面积59521 平方米层 数地下 2 层，地上 10 层建设单位施工单位编制部门编 制 人编制时间报审时间 审批部门项目部总工办审批时间年 月 日审 批 人方案名称钢管敷设施工方案审批意见：（填写讨论的主要结论包括应修改的部分）目 录1 工程概况 12 编制依据 13 施工准备和部署 13.1 施工准备 13.2 施工部署 34 操作工艺 34.1 工艺流程 34.2 暗管敷设基本要求 34.3 预制加工 44.4 测定盒、箱位置 44.5 稳注盒、箱 44.6 管路连接 44.7 暗管敷设方式 54.8 变形缝处理 64.9 地线焊接 64.10 明管敷设基本要求 64.11 吊顶内，护墙板内管路敷设 85 质量标准 85.1 主控项目 85.2 一般项目 86 成品保护 97 应注意的质量问题 98 质量记录 109 安全消防措施 1010 环保与文明施工 11钢管敷设施工方案1 工程概况 北京市某工程，照明与动力配线和弱电配线穿线管采纳镀锌钢管、焊接钢管、套紧定式钢导管暗敷和明敷。2 编制依据2.1 北京市城建设计讨论总院绘制的电气施工图。2.2 电气装置安装施工及验收法律规范。2.3 《建筑电气通用图籍》（92DQ3）。2.4 《建筑电气安装分项工程施工工艺标准》。3 施工准备和部署3.1 施工准备3.1.1 技术准备（1）电气专业技术人员根据施工图要求和技术要求以书面的形式向施工人员进行技术交底。全面了解钢管敷设来路和强、弱电设备的方位及标高，结合施工法律规范做好预埋预留。（2）电气专业技术人员密切与土建专业人员和水暖通风技术人员配合，解决施工的交叉影响或相互矛盾的问题，及时发现，避开过后返工。（3）穿线管进场的技术要求，定货前必须通知供货商钢管规格型号和技术参数要求，数量须同物资部一起确定，仔细审核。3.1.2 材料准备3.1.2.1 镀锌钢管（或套接紧定式钢导管）壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。除镀锌管（套接紧定式钢导管）外其它管材需预先除锈刷防腐漆（埋入现浇混凝土时，可不刷防腐漆，但应除锈）镀锌管或刷过防腐漆的钢管外表层完整，无剥落现象，应具有产品材质单和合格证。3.1.2.2 管箍使用通丝管箍。丝和清楚不乱扣，镀锌层完整无剥落，无劈裂，两端光滑无毛刺，并有产品合格证。3.1.2.3 锁紧螺母（根母）外形完好无损，丝扣清楚，并有产品合格证。3.1.2.4 护口有用于薄、厚...
