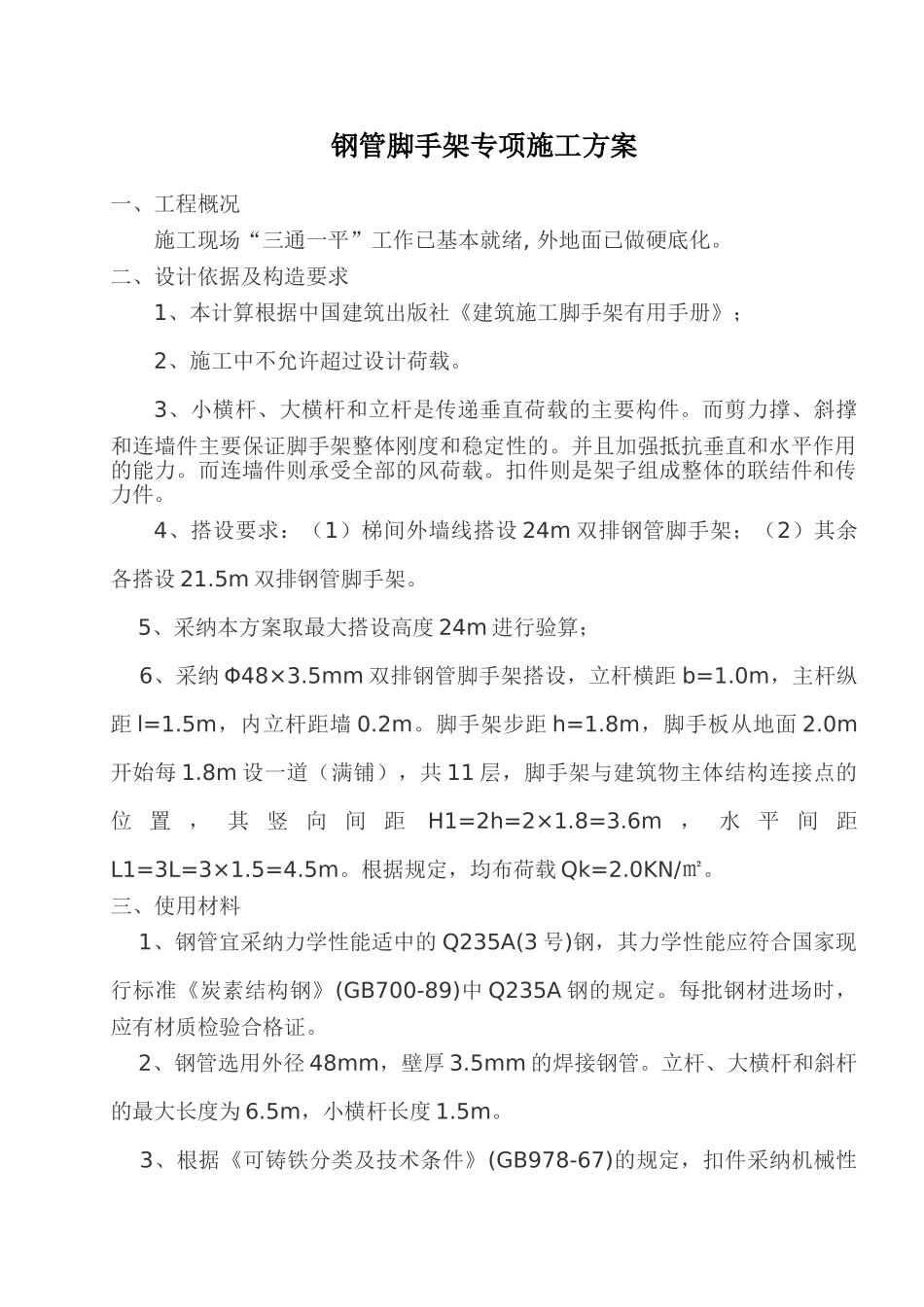

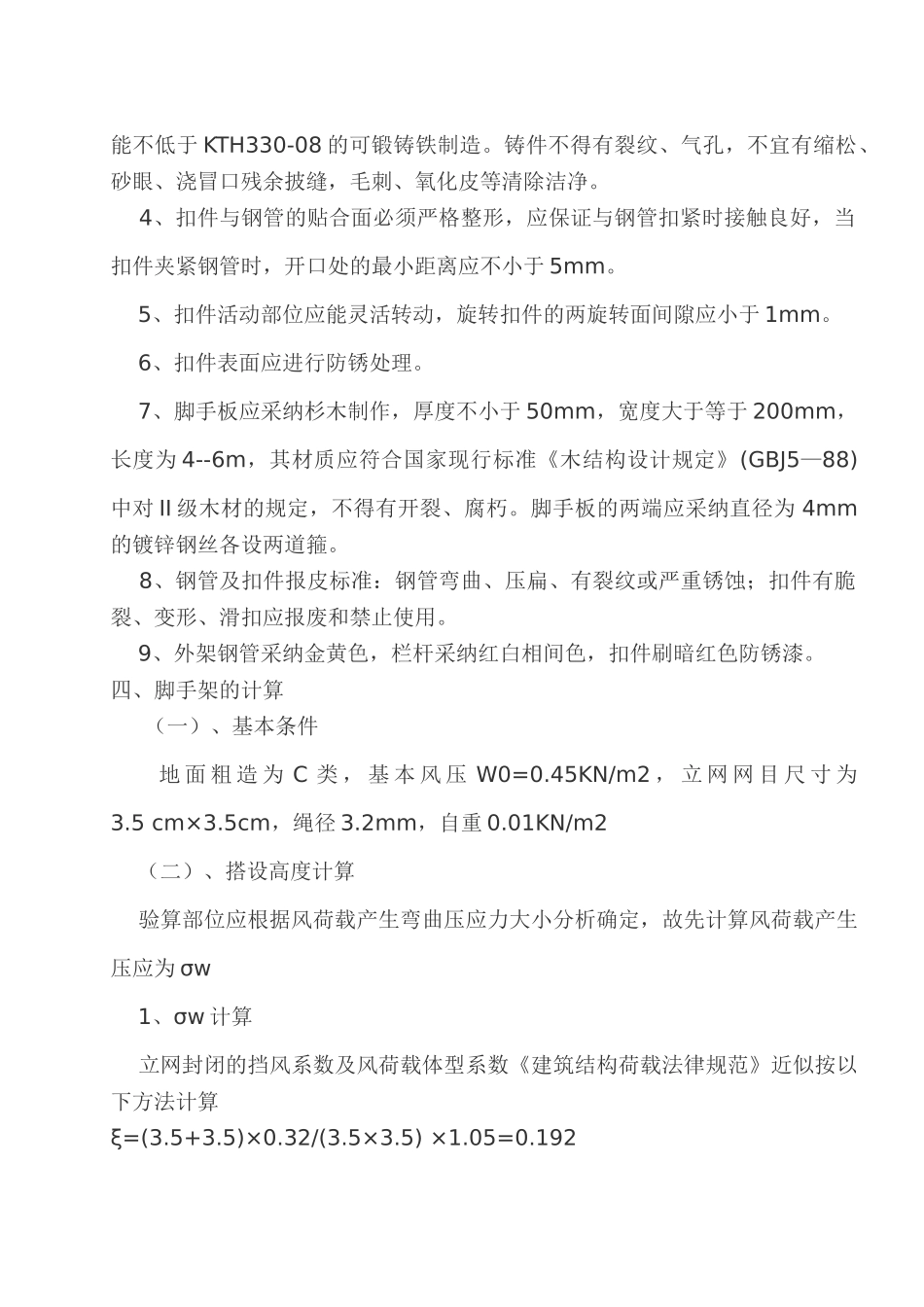

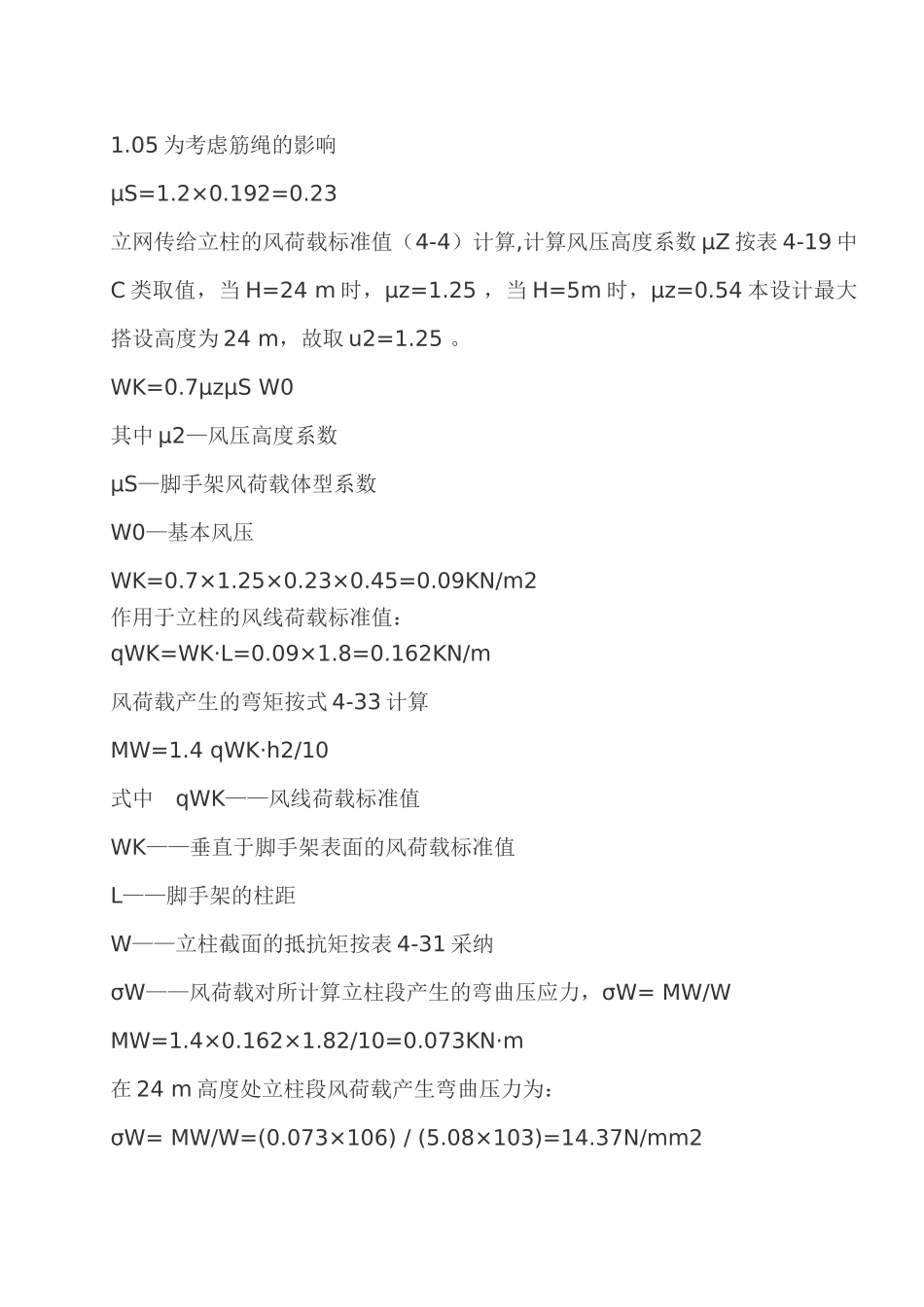

钢管脚手架专项施工方案一、工程概况施工现场“三通一平”工作已基本就绪, 外地面已做硬底化。二、设计依据及构造要求1、本计算根据中国建筑出版社《建筑施工脚手架有用手册》；2、施工中不允许超过设计荷载。3、小横杆、大横杆和立杆是传递垂直荷载的主要构件。而剪力撑、斜撑和连墙件主要保证脚手架整体刚度和稳定性的。并且加强抵抗垂直和水平作用的能力。而连墙件则承受全部的风荷载。扣件则是架子组成整体的联结件和传力件。4、搭设要求：（1）梯间外墙线搭设 24m 双排钢管脚手架；（2）其余各搭设 21.5m 双排钢管脚手架。 5、采纳本方案取最大搭设高度 24m 进行验算； 6、采纳 Φ48×3.5mm 双排钢管脚手架搭设，立杆横距 b=1.0m，主杆纵距 l=1.5m，内立杆距墙 0.2m。脚手架步距 h=1.8m，脚手板从地面 2.0m开始每 1.8m 设一道（满铺），共 11 层，脚手架与建筑物主体结构连接点的位 置 ， 其 竖 向 间 距H1=2h=2×1.8=3.6m， 水 平 间 距L1=3L=3×1.5=4.5m。根据规定，均布荷载 Qk=2.0KN/㎡。三、使用材料 1、钢管宜采纳力学性能适中的 Q235A(3 号)钢，其力学性能应符合国家现行标准《炭素结构钢》(GB700-89)中 Q235A 钢的规定。每批钢材进场时，应有材质检验合格证。 2、钢管选用外径 48mm，壁厚 3.5mm 的焊接钢管。立杆、大横杆和斜杆的最大长度为 6.5m，小横杆长度 1.5m。 3、根据《可铸铁分类及技术条件》(GB978-67)的规定，扣件采纳机械性能不低于 KTH330-08 的可锻铸铁制造。铸件不得有裂纹、气孔，不宜有缩松、砂眼、浇冒口残余披缝，毛刺、氧化皮等清除洁净。 4、扣件与钢管的贴合面必须严格整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时，开口处的最小距离应不小于 5mm。 5、扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于 1mm。 6、扣件表面应进行防锈处理。 7、脚手板应采纳杉木制作，厚度不小于 50mm，宽度大于等于 200mm，长度为 4--6m，其材质应符合国家现行标准《木结构设计规定》(GBJ5—88)中对 II 级木材的规定，不得有开裂、腐朽。脚手板的两端应采纳直径为 4mm的镀锌钢丝各设两道箍。 8、钢管及扣件报皮标准：钢管弯曲、压扁、有裂纹或严重锈蚀；扣件有脆裂、变形、滑扣应报废和禁止使用。 9、外架钢管采纳金黄色，栏杆采纳红白相间色，扣件刷暗红色防锈漆。四、脚手架的计算 （一）、基本条件 地 面 粗 造 为 C 类 ， 基 本 ...
