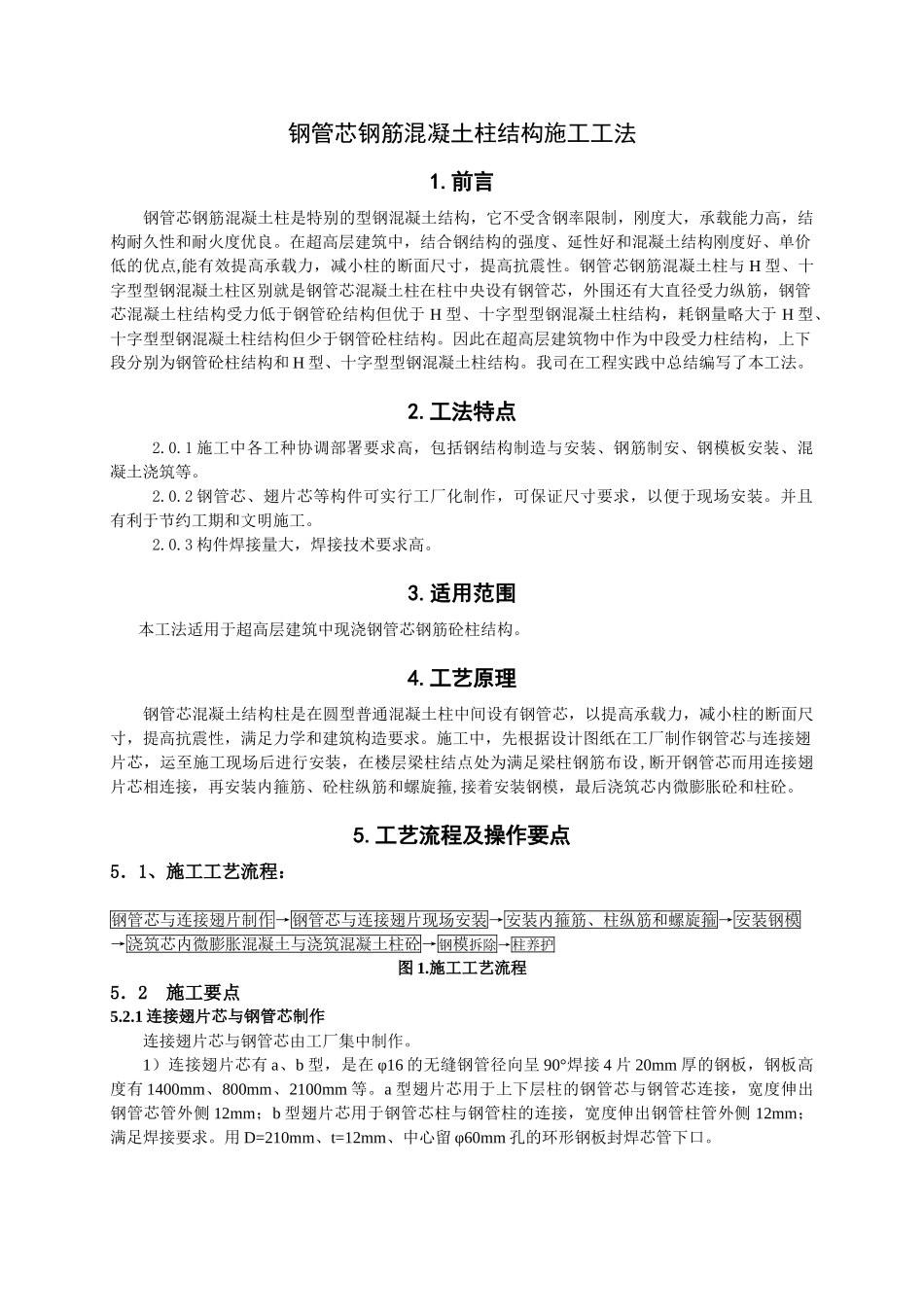

钢管芯钢筋混凝土柱结构施工工法1.前言钢管芯钢筋混凝土柱是特别的型钢混凝土结构，它不受含钢率限制，刚度大，承载能力高，结构耐久性和耐火度优良。在超高层建筑中，结合钢结构的强度、延性好和混凝土结构刚度好、单价低的优点,能有效提高承载力，减小柱的断面尺寸，提高抗震性。钢管芯钢筋混凝土柱与 H 型、十字型型钢混凝土柱区别就是钢管芯混凝土柱在柱中央设有钢管芯，外围还有大直径受力纵筋，钢管芯混凝土柱结构受力低于钢管砼结构但优于 H 型、十字型型钢混凝土柱结构，耗钢量略大于 H 型、十字型型钢混凝土柱结构但少于钢管砼柱结构。因此在超高层建筑物中作为中段受力柱结构，上下段分别为钢管砼柱结构和 H 型、十字型型钢混凝土柱结构。我司在工程实践中总结编写了本工法。2.工法特点2.0.1 施工中各工种协调部署要求高，包括钢结构制造与安装、钢筋制安、钢模板安装、混凝土浇筑等。2.0.2 钢管芯、翅片芯等构件可实行工厂化制作，可保证尺寸要求，以便于现场安装。并且有利于节约工期和文明施工。2.0.3 构件焊接量大，焊接技术要求高。3.适用范围本工法适用于超高层建筑中现浇钢管芯钢筋砼柱结构。4.工艺原理钢管芯混凝土结构柱是在圆型普通混凝土柱中间设有钢管芯，以提高承载力，减小柱的断面尺寸，提高抗震性，满足力学和建筑构造要求。施工中，先根据设计图纸在工厂制作钢管芯与连接翅片芯，运至施工现场后进行安装，在楼层梁柱结点处为满足梁柱钢筋布设,断开钢管芯而用连接翅片芯相连接，再安装内箍筋、砼柱纵筋和螺旋箍,接着安装钢模，最后浇筑芯内微膨胀砼和柱砼。 5.工艺流程及操作要点5．1、施工工艺流程：钢管芯与连接翅片制作→钢管芯与连接翅片现场安装→安装内箍筋、柱纵筋和螺旋箍→安装钢模→浇筑芯内微膨胀混凝土与浇筑混凝土柱砼→钢模拆除→柱养护图 1.施工工艺流程5．2 施工要点5.2.1 连接翅片芯与钢管芯制作连接翅片芯与钢管芯由工厂集中制作。1）连接翅片芯有 a、b 型，是在 φ16 的无缝钢管径向呈 90°焊接 4 片 20mm 厚的钢板，钢板高度有 1400mm、800mm、2100mm 等。a 型翅片芯用于上下层柱的钢管芯与钢管芯连接，宽度伸出钢管芯管外侧 12mm；b 型翅片芯用于钢管芯柱与钢管柱的连接，宽度伸出钢管柱管外侧 12mm；满足焊接要求。用 D=210mm、t=12mm、中心留 φ60mm 孔的环形钢板封焊芯管下口。2）钢管芯采纳 12mm 厚 Q235B 钢材卷制而成。钢管芯按楼层分段。其制作工艺：...
