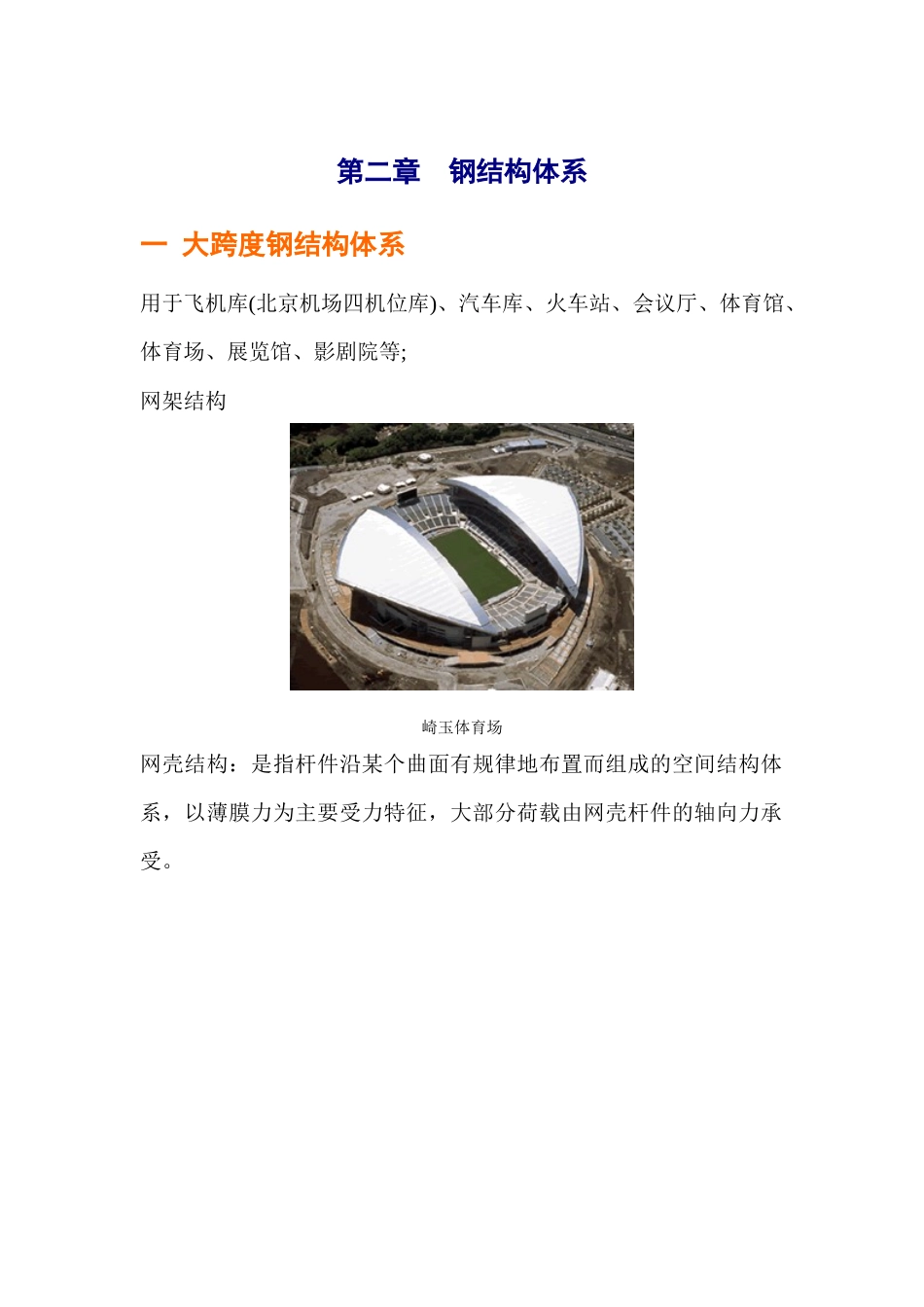

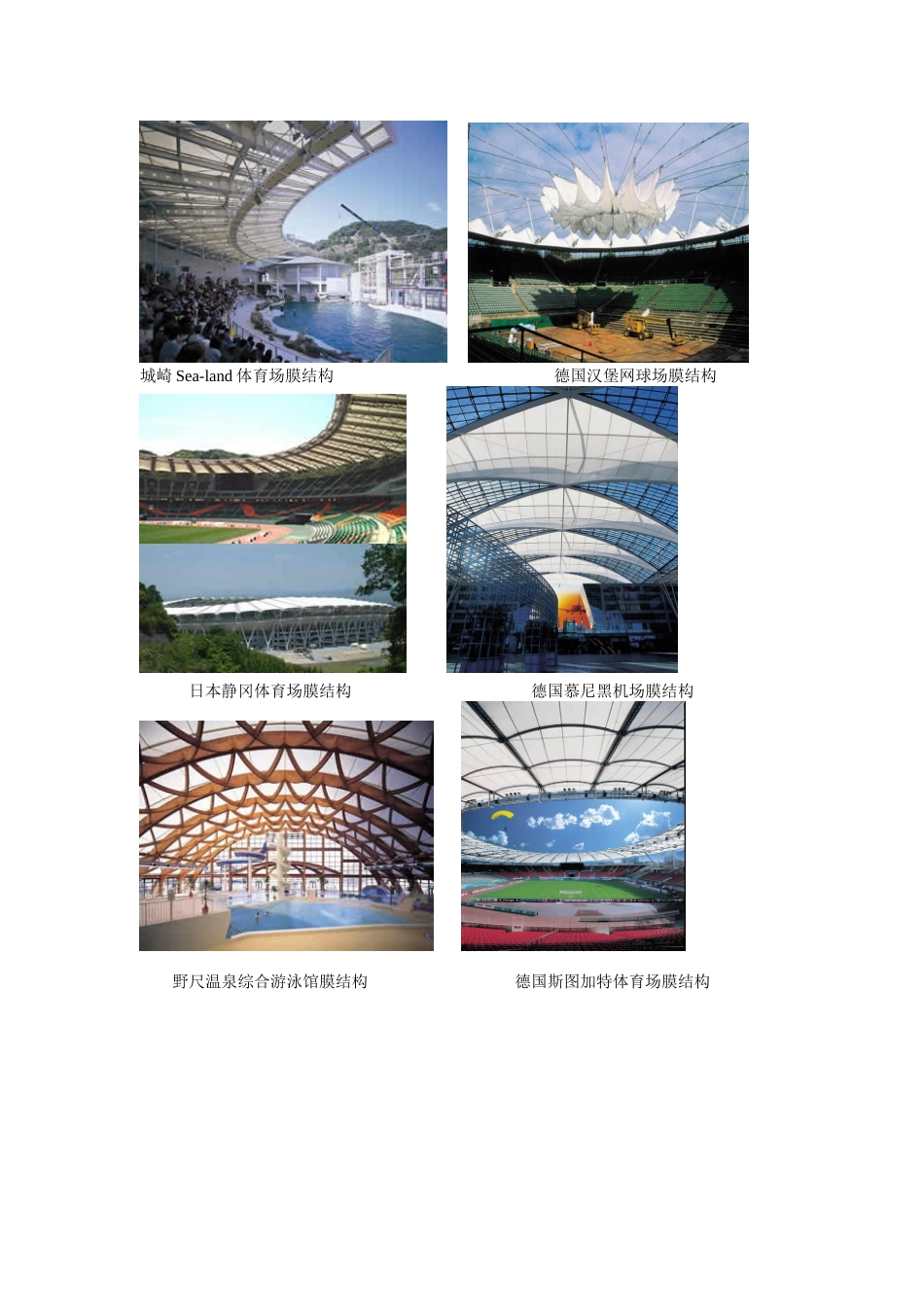

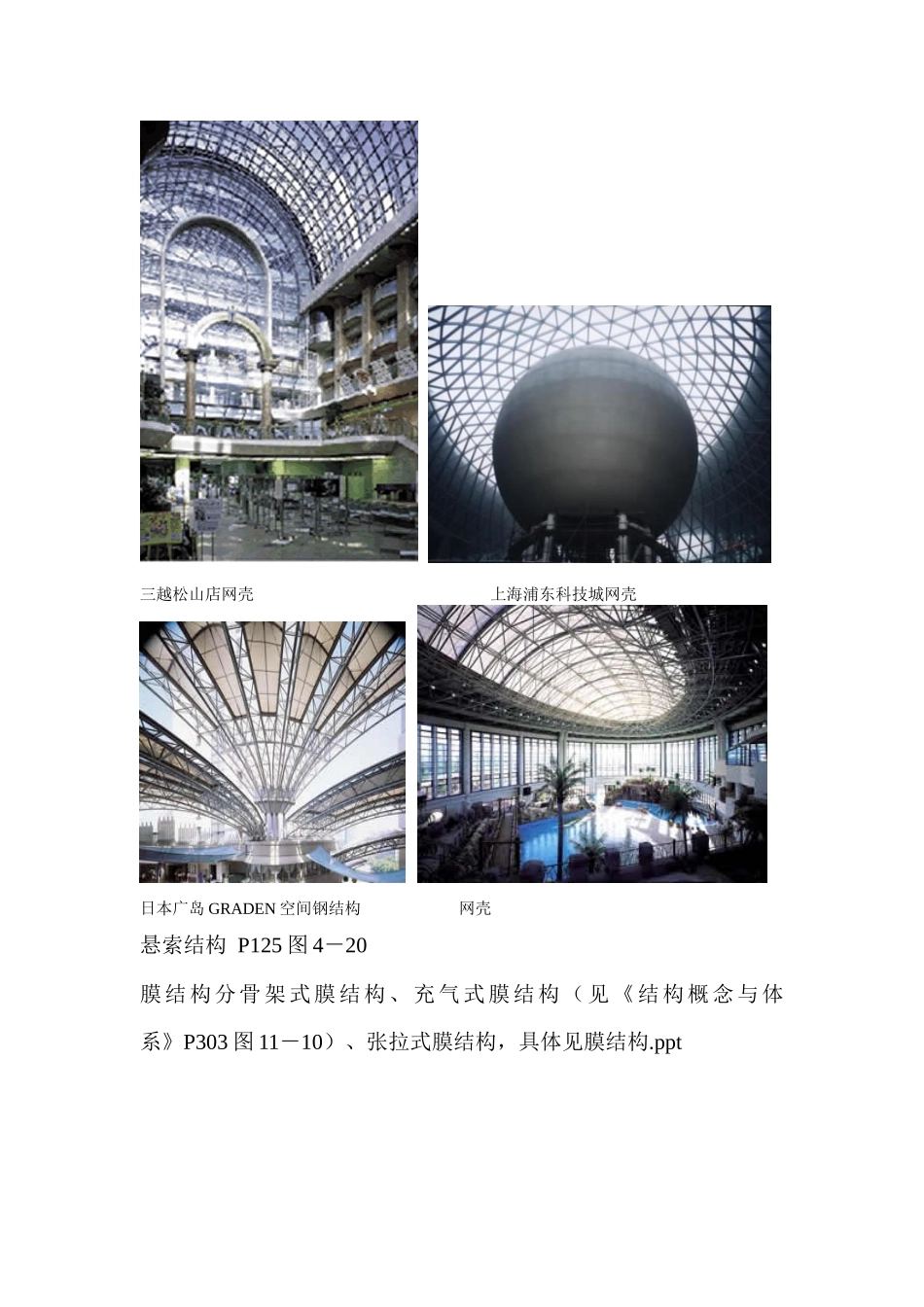

第二章钢结构体系一 大跨度钢结构体系用于飞机库(北京机场四机位库)、汽车库、火车站、会议厅、体育馆、体育场、展览馆、影剧院等;网架结构崎玉体育场网壳结构：是指杆件沿某个曲面有规律地布置而组成的空间结构体系，以薄膜力为主要受力特征，大部分荷载由网壳杆件的轴向力承受。 三越松山店网壳 上海浦东科技城网壳 日本广岛 GRADEN 空间钢结构 网壳悬索结构 P125 图 4－20膜结构分骨架式膜结构、充气式膜结构（见《结构概念与体系》P303 图 11－10）、张拉式膜结构，具体见膜结构.ppt 城崎 Sea-land 体育场膜结构 德国汉堡网球场膜结构 日本静冈体育场膜结构 德国慕尼黑机场膜结构 野尺温泉综合游泳馆膜结构 德国斯图加特体育场膜结构 迪拜酒店膜结构 加拿大温哥华 BC 体育馆充气膜结构 美国新泽西州动物园膜结构 美国依阿华州综合体育馆充气膜结构 泰国国际机场膜结构 泰国曼谷酒店膜结构新加坡机场膜结构拱式结构见《结构概念与体系》P287 图 11－5 深圳彩虹大桥 清华大学综合体育馆拱壳预应力钢结构张拉整体结构张拉整体雕塑二 高层钢结构体系金茂大厦建筑高度：420.5 米 建筑楼层：88 层建成日期：1997 年 10 月封顶，1999 年 8 月对外营业建筑所在地：上海浦东 设计单位：美国 SOM结构形式：钢骨砼核心筒、12 道箱型转换柱。技术特点：国内第一高度超高层建筑，设计新颖，具有中国塔式造形，高宽比达 9:1,管桩深 85 米，主楼底厚 4 米。业主：中国对外贸易中心 钢结构量：18500 吨合作单位：新日铁、上海机械施工公司业主评价：优良的品质、迅速的交货期、满意的现场服务，制作精度高，保证顺利安装达 3 天/层。外伸桁架精度高。焊接水平、高强度螺栓连接精度之高，穿孔率达 100%。获奖情况：上海市金刚杯奖世界广场建筑高度：172.1 米 建筑楼层：38 层建成日期：1996 年 8 月建筑所在地：上海浦东设计单位：马丁-黄国际结构设计有限公司 、蓝登-威尔森设计所 结构形式：钢框架-钢支撑技术特点：全钢结构业主：上海明泰房地产开发有限公司钢结构量：11000 吨合作单位：新日铁获奖情况：上海市金刚杯奖信息枢纽大厦建筑高度：278 米 建筑楼层：43 层建成日期：在建建筑所在地：上海浦东设计单位：日建设计株式会社结构形式：钢-钢骨砼混合结构技术特点：钢骨砼双核心筒中联巨型桁架，下悬钢管球体 Φ28 米业主：上海邮电公司钢结构量：9050 吨 合作单位：上海建工...
