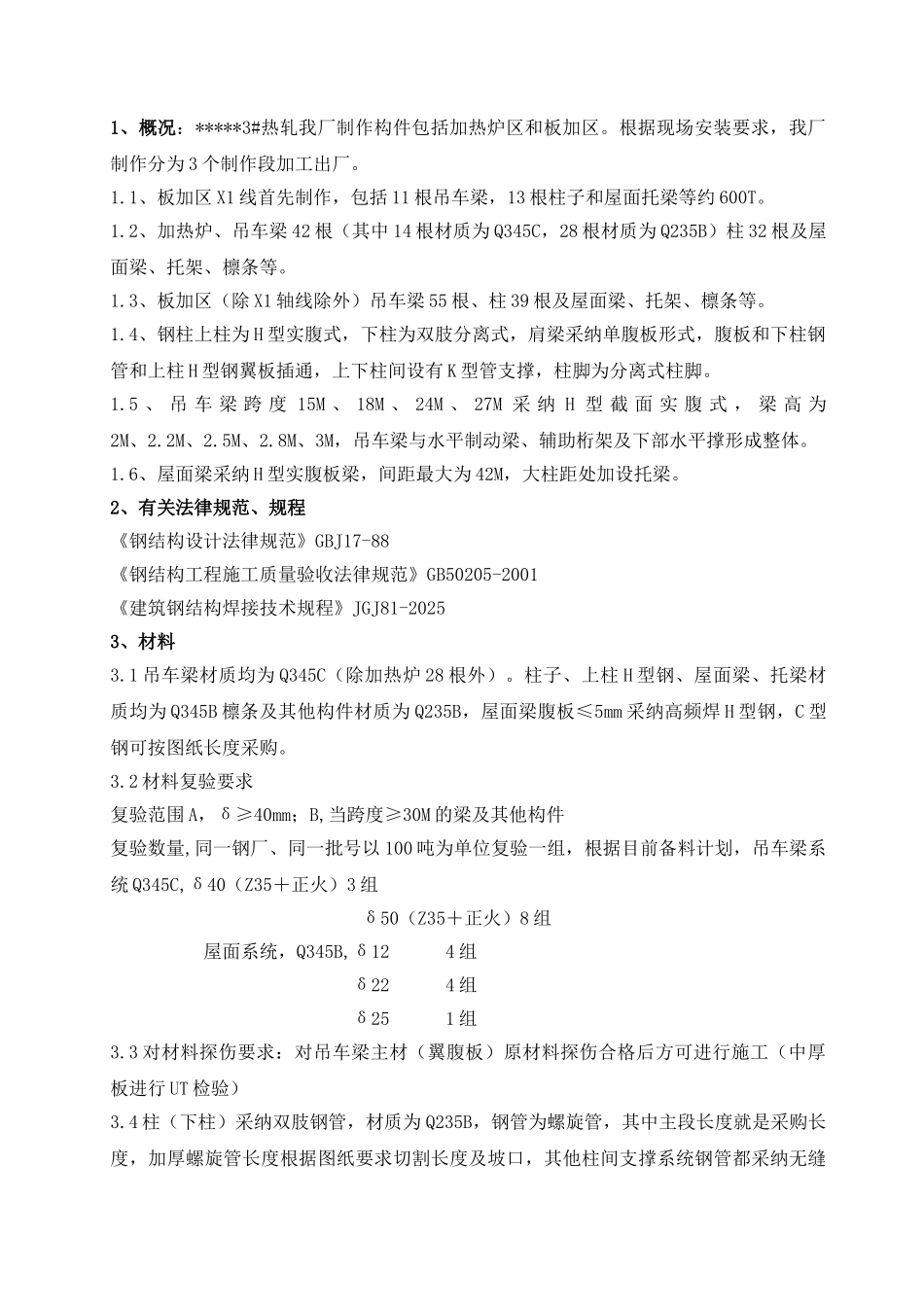

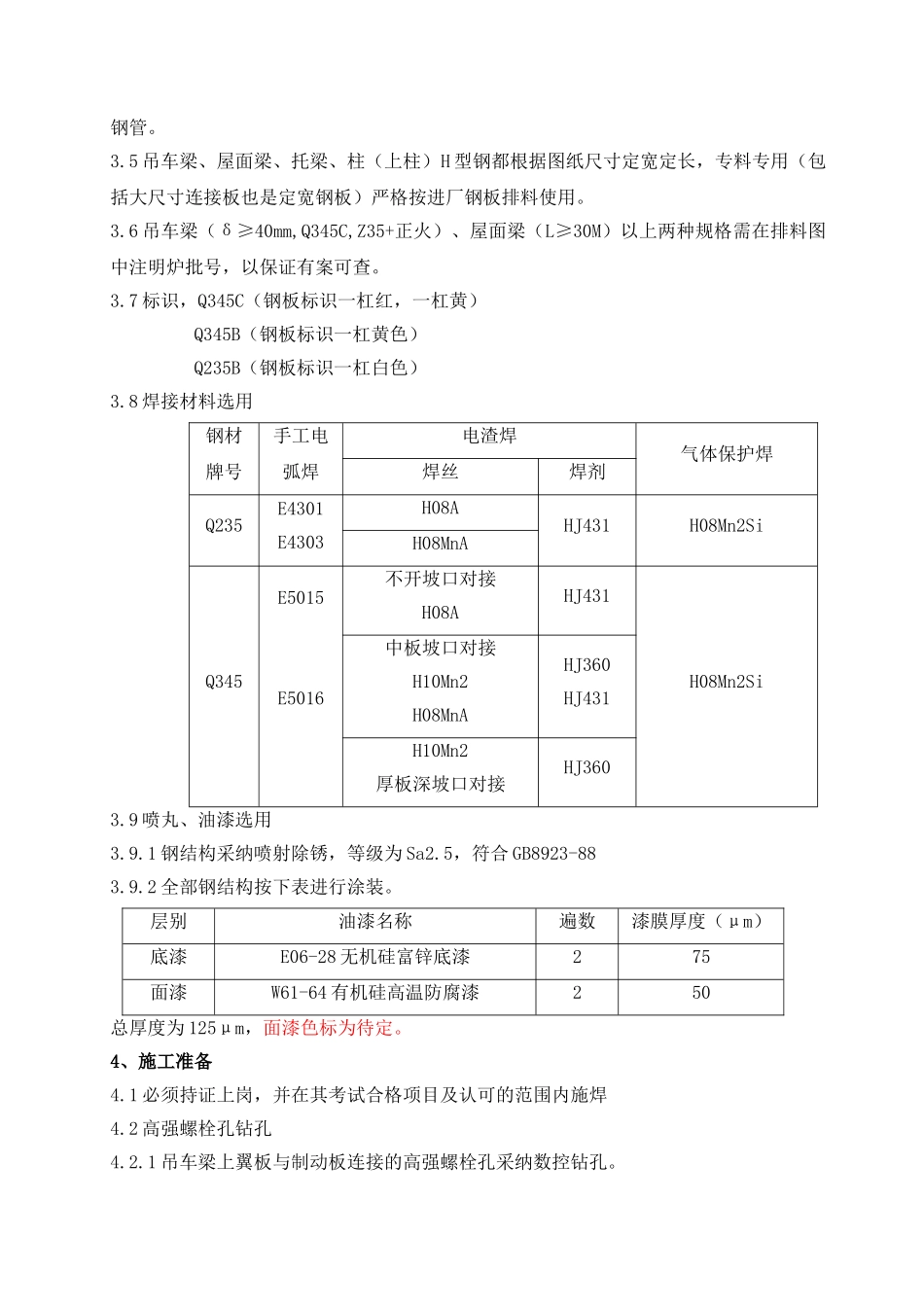

钢结构加工方案XX 工程公司年月日1、概况：*****3#热轧我厂制作构件包括加热炉区和板加区。根据现场安装要求，我厂制作分为 3 个制作段加工出厂。1.1、板加区 X1 线首先制作，包括 11 根吊车梁，13 根柱子和屋面托梁等约 600T。1.2、加热炉、吊车梁 42 根（其中 14 根材质为 Q345C，28 根材质为 Q235B）柱 32 根及屋面梁、托架、檩条等。1.3、板加区（除 X1 轴线除外）吊车梁 55 根、柱 39 根及屋面梁、托架、檩条等。1.4、钢柱上柱为 H 型实腹式，下柱为双肢分离式，肩梁采纳单腹板形式，腹板和下柱钢管和上柱 H 型钢翼板插通，上下柱间设有 K 型管支撑，柱脚为分离式柱脚。1.5 、 吊 车 梁 跨 度 15M 、 18M 、 24M 、 27M 采 纳 H 型 截 面 实 腹 式 ， 梁 高 为2M、2.2M、2.5M、2.8M、3M，吊车梁与水平制动梁、辅助桁架及下部水平撑形成整体。1.6、屋面梁采纳 H 型实腹板梁，间距最大为 42M，大柱距处加设托梁。2、有关法律规范、规程《钢结构设计法律规范》GBJ17-88《钢结构工程施工质量验收法律规范》GB50205-2001《建筑钢结构焊接技术规程》JGJ81-20253、材料3.1 吊车梁材质均为 Q345C（除加热炉 28 根外）。柱子、上柱 H 型钢、屋面梁、托梁材质均为 Q345B 檩条及其他构件材质为 Q235B，屋面梁腹板≤5mm 采纳高频焊 H 型钢，C 型钢可按图纸长度采购。3.2 材料复验要求复验范围 A，δ≥40mm；B,当跨度≥30M 的梁及其他构件复验数量,同一钢厂、同一批号以 100 吨为单位复验一组，根据目前备料计划，吊车梁系统 Q345C,δ40（Z35＋正火）3 组δ50（Z35＋正火）8 组屋面系统，Q345B,δ12 4 组δ22 4 组δ25 1 组3.3 对材料探伤要求：对吊车梁主材（翼腹板）原材料探伤合格后方可进行施工（中厚板进行 UT 检验）3.4 柱（下柱）采纳双肢钢管，材质为 Q235B，钢管为螺旋管，其中主段长度就是采购长度，加厚螺旋管长度根据图纸要求切割长度及坡口，其他柱间支撑系统钢管都采纳无缝钢管。3.5 吊车梁、屋面梁、托梁、柱（上柱）H 型钢都根据图纸尺寸定宽定长，专料专用（包括大尺寸连接板也是定宽钢板）严格按进厂钢板排料使用。3.6 吊车梁（δ≥40mm,Q345C,Z35+正火）、屋面梁（L≥30M）以上两种规格需在排料图中注明炉批号，以保证有案可查。3.7 标识，Q345C（钢板标识一杠红，一杠黄）Q345B（钢板标识一杠黄色）Q235B（钢板标识一杠白色）3.8 焊...
