钢结构工程临时用电设计

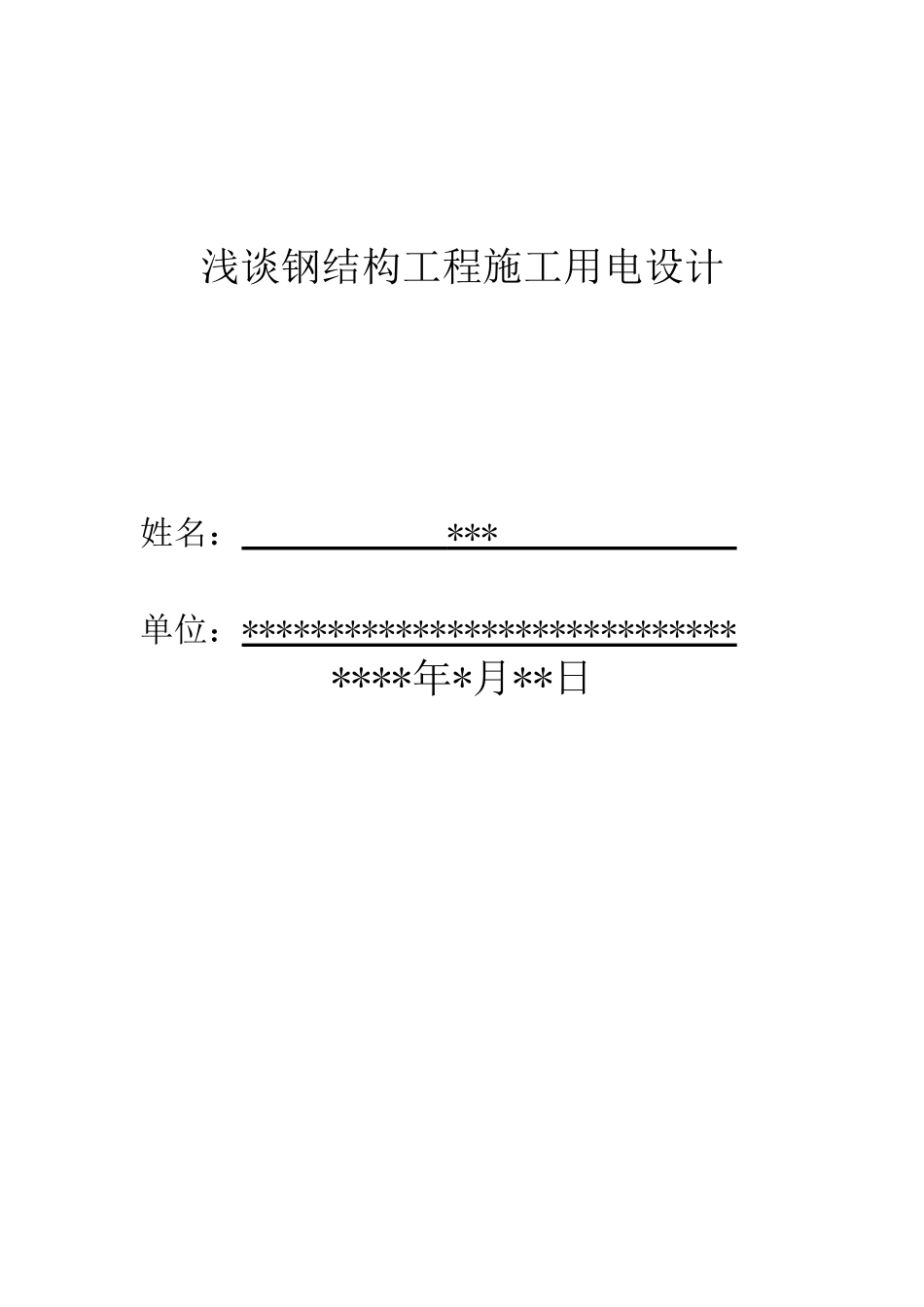

浅谈钢结构工程施工用电设计 姓名： *** 单位：*********************************年*月**日摘 要 本文简要阐述了钢结构工程施工用电组织设计内容，并介绍了用电施工组织设计负荷计算的方法。关键词 工程概况、施工现场勘查、负荷计算、配电线路、配电箱与开关箱设计、接地与接地装置、防雷设计、施工图、投资计划引 言钢结构工程施工用电容量高、电流大，必须根据实际焊接设备容量需要编制施工用电专项组织设计方案。通过长期的钢结构施工用电方案设计经验总结，我认为，编制钢结构工程临时用电施工组织设计时，主要应包括以下几个方面的内容：编制说明、工程概况、临时用电设计思路、施工现场勘查、负荷计算、配电线路设计、配电箱与开关箱设计、接地与接地装置设计、防雷设计、编制安全用电技术措施和电气防火措施、电气设计施工图、施工投资计划等内容。具体介绍如下：一、必要的编制说明内容：根据 JGJ46-2025《施工现场临时用电安全技术法律规范》的规定：临时用电设备在 5 台以上或设备总容量在 50kW 及以上者，应编制临时用电施工组织设计。编制临时用电施工组织设计的目的在于：一方面，使施工现场临时用电工程有一个可遵循的科学依据，从而保障其运行的安全可靠性；另一方面，临时用电组织设计作为临时用电工程的主要技术资料，有助于加强对临时用电工程的技术管理，从而保障其使用的安全和可靠性。因此，编制临时用电施工组织设计是保障钢结构工程施工现场临时用电安全可靠的、首要的、必不可少的基础性技术要求。临时用电施工组织设计的任务是：为现场施工设计一个完备的临时用电工程，制定一套安全用电技术措施和电气防火措施，同时还要兼顾用电方便和经济性。二、工程概况简介内容1．工程名称；2．工程所处的地理位置；3．工程结构及占地面积。三、临时用电设计思路1．根据现场实际情况选择配电线路型式（放射式、树干式、链式或环形配线）；2．根据总计算负荷和峰值电流选择电源和备用电源；3．根据总负荷、支路负荷计算出的总电流、支路电流和敷设方式选择总电源线线径和支路线径。四、现场勘测内容现场勘测工作包括：调查测绘现场的地形、地貌；主体工程的位置；给排水等地上、地下管线和管沟的位置；钢结构材料、构件、器具堆放位置；生产、生活临时搭设的建筑物位置；用电设备装设位置以及现场周围环境等。临时用电施工组织设计的现场勘测工作应与建筑工程施工组织设计的现场勘测工作同时进行，或直接借用其勘测资...
