钢结构工程结构施工

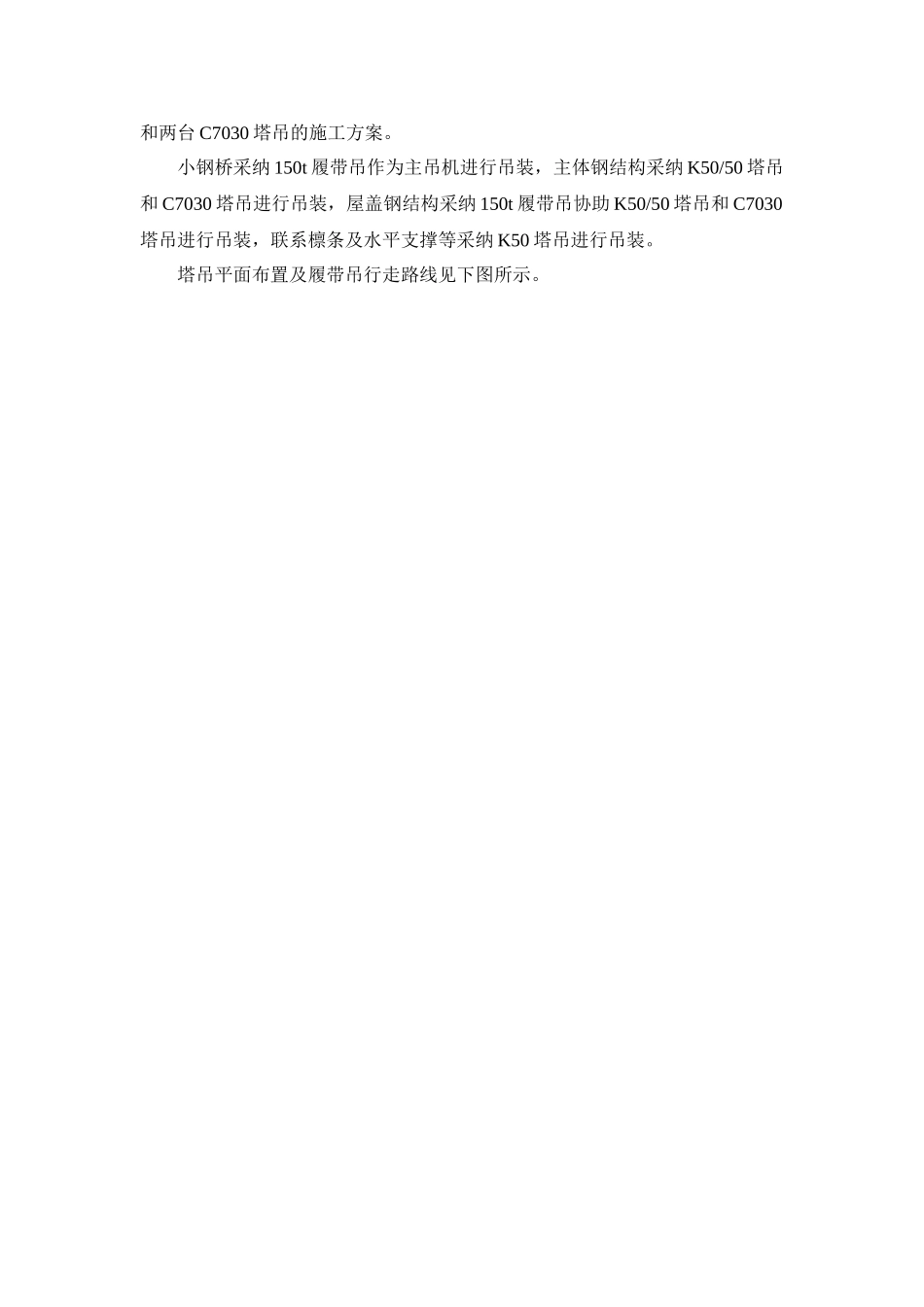

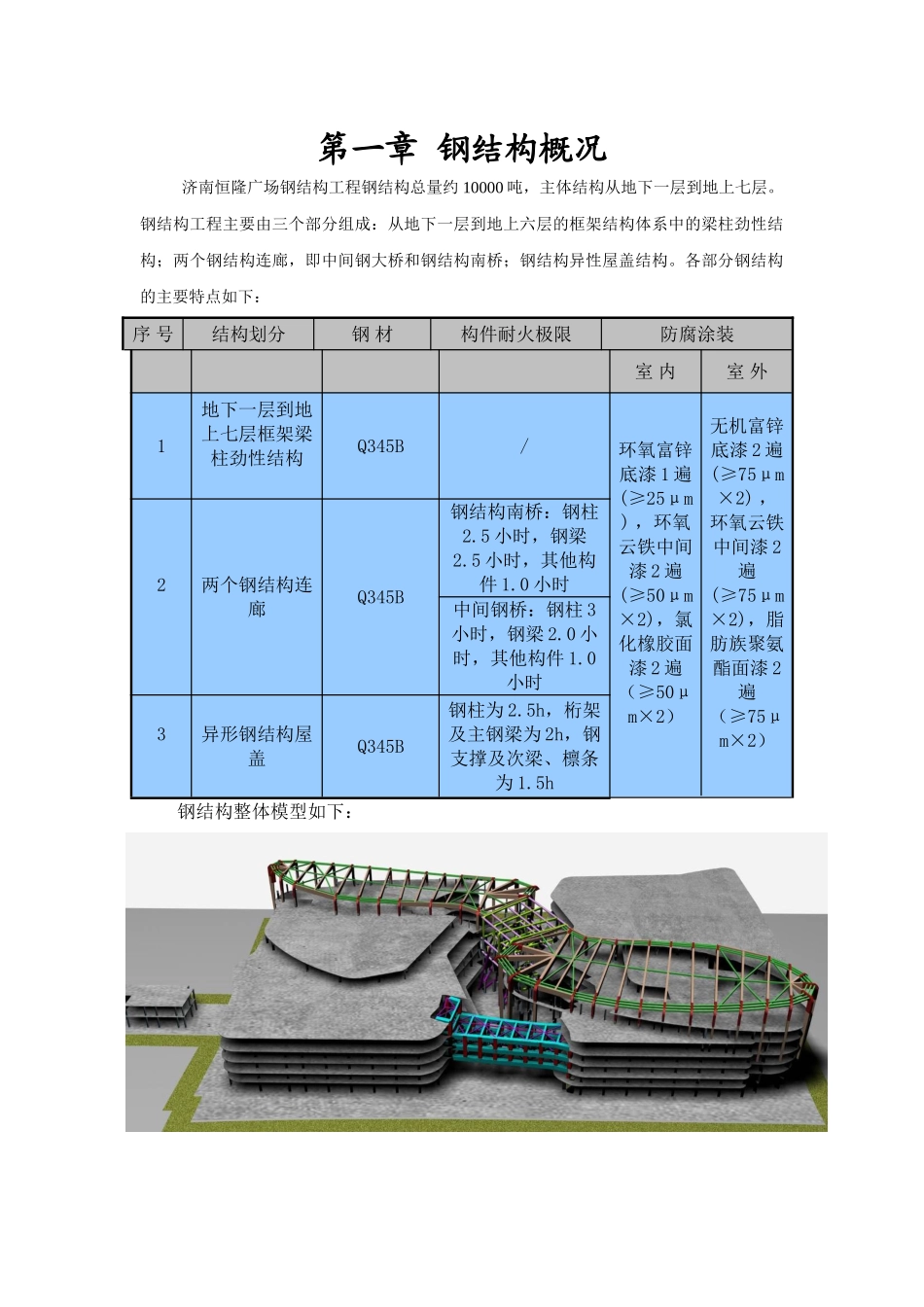

第一章 钢结构概况济南恒隆广场钢结构工程钢结构总量约 10000 吨，主体结构从地下一层到地上七层。钢结构工程主要由三个部分组成：从地下一层到地上六层的框架结构体系中的梁柱劲性结构；两个钢结构连廊，即中间钢大桥和钢结构南桥；钢结构异性屋盖结构。各部分钢结构的主要特点如下：序 号结构划分钢 材构件耐火极限防腐涂装室 内室 外1地下一层到地上七层框架梁柱劲性结构Q345B/环氧富锌底漆 1 遍(≥25μm) ，环氧云铁中间漆 2 遍(≥50μm×2)，氯化橡胶面漆 2 遍（≥50μm×2）无机富锌底漆 2 遍(≥75μm×2) ，环氧云铁中间漆 2遍(≥75μm×2)，脂肪族聚氨酯面漆 2遍（≥75μm×2）2两个钢结构连廊Q345B钢结构南桥：钢柱2.5 小时，钢梁2.5 小时，其他构件 1.0 小时中间钢桥：钢柱 3小时，钢梁 2.0 小时，其他构件 1.0小时3异形钢结构屋盖Q345B钢柱为 2.5h，桁架及主钢梁为 2h，钢支撑及次梁、檩条为 1.5h钢结构整体模型如下：第二章 钢结构施工部署二.1 施工分区钢结构的施工部位上可以划分为四个施工区域：1、主体劲性结构；2、南钢桥；3、屋面钢结构部分；4、中间钢桥部分。二.2 施工平面部署二.2.1 部署思路工程以施工效率、施工经济成本及施工安全为出发点，并结合南钢桥、中部钢桥及屋盖钢结构的特点，对此两部分实行 “胎架支撑、分段构件高空原位拼装”方案进行钢结构安装。南钢桥、中部钢桥及屋盖钢结构构件截面大、单位重，跨度及发布较远，不易使用固定位置塔吊吊装，且前期混凝土施工周期长，布置大塔吊不利于施工经济成本，且施工区域两侧均为±0.000 楼面，因此，易使用履带吊结合中型塔吊进行吊装。二.2.2 施工平面部署经过核对杆件重量及吊装设备，最终选定 150t 履带吊协助两台 K50/50 塔吊钢结构施工区划分示意图南钢桥屋面钢结构主体劲性钢结构中间钢桥屋面钢结构和两台 C7030 塔吊的施工方案。小钢桥采纳 150t 履带吊作为主吊机进行吊装，主体钢结构采纳 K50/50 塔吊和 C7030 塔吊进行吊装，屋盖钢结构采纳 150t 履带吊协助 K50/50 塔吊和 C7030塔吊进行吊装，联系檩条及水平支撑等采纳 K50 塔吊进行吊装。塔吊平面布置及履带吊行走路线见下图所示。塔吊布置图150t 履带吊行走路线 二.2.3 履带吊行走路线及作业区域确保履带吊靠近作业部位，并在履带吊作业区域扩大加固面积，供构件倒运及堆放。履带吊作业内容对比见下表：二.2.4 二.2.4 履带吊通道通道加固...
