钢结构楼梯外部悬挑架体计算7

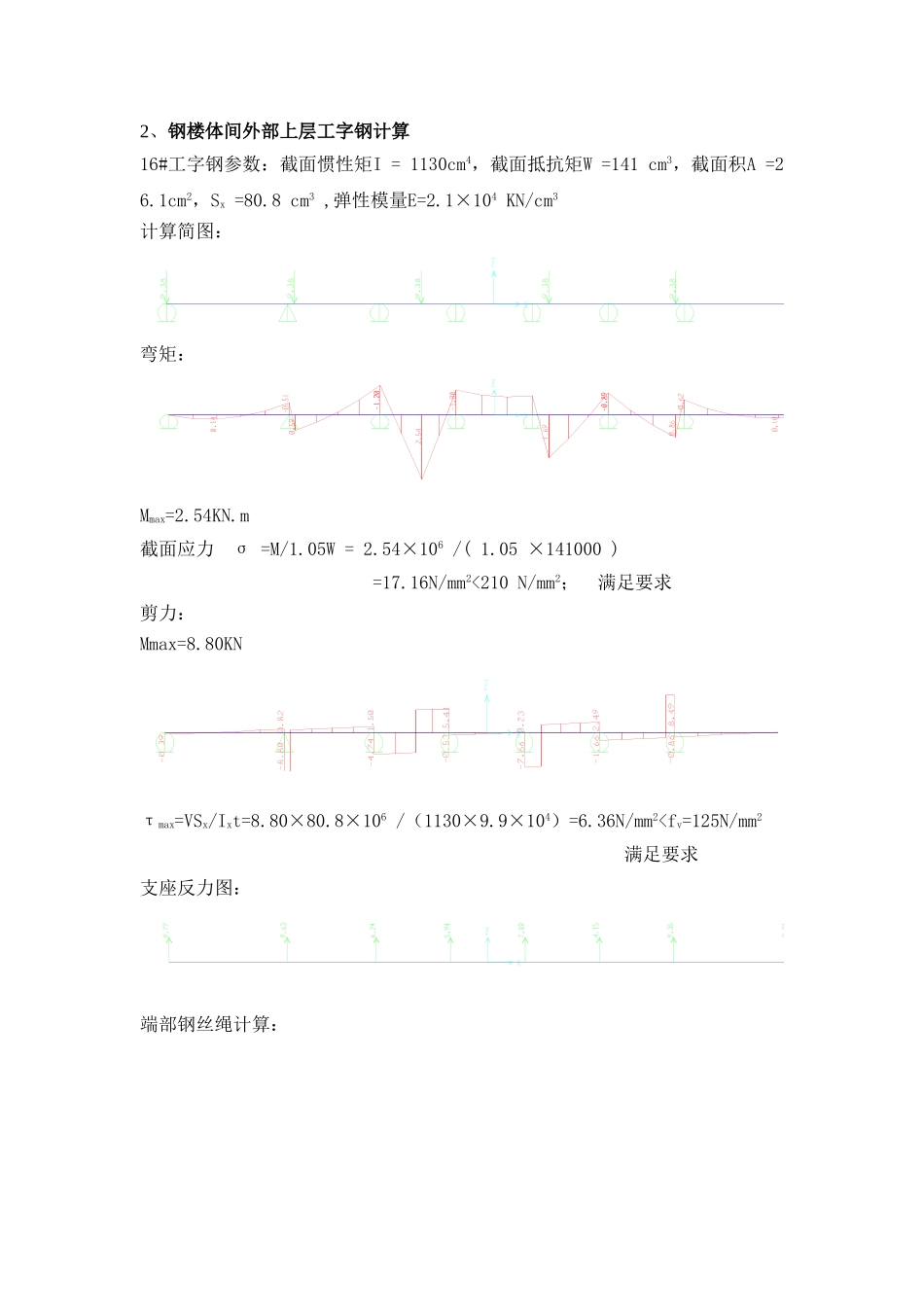

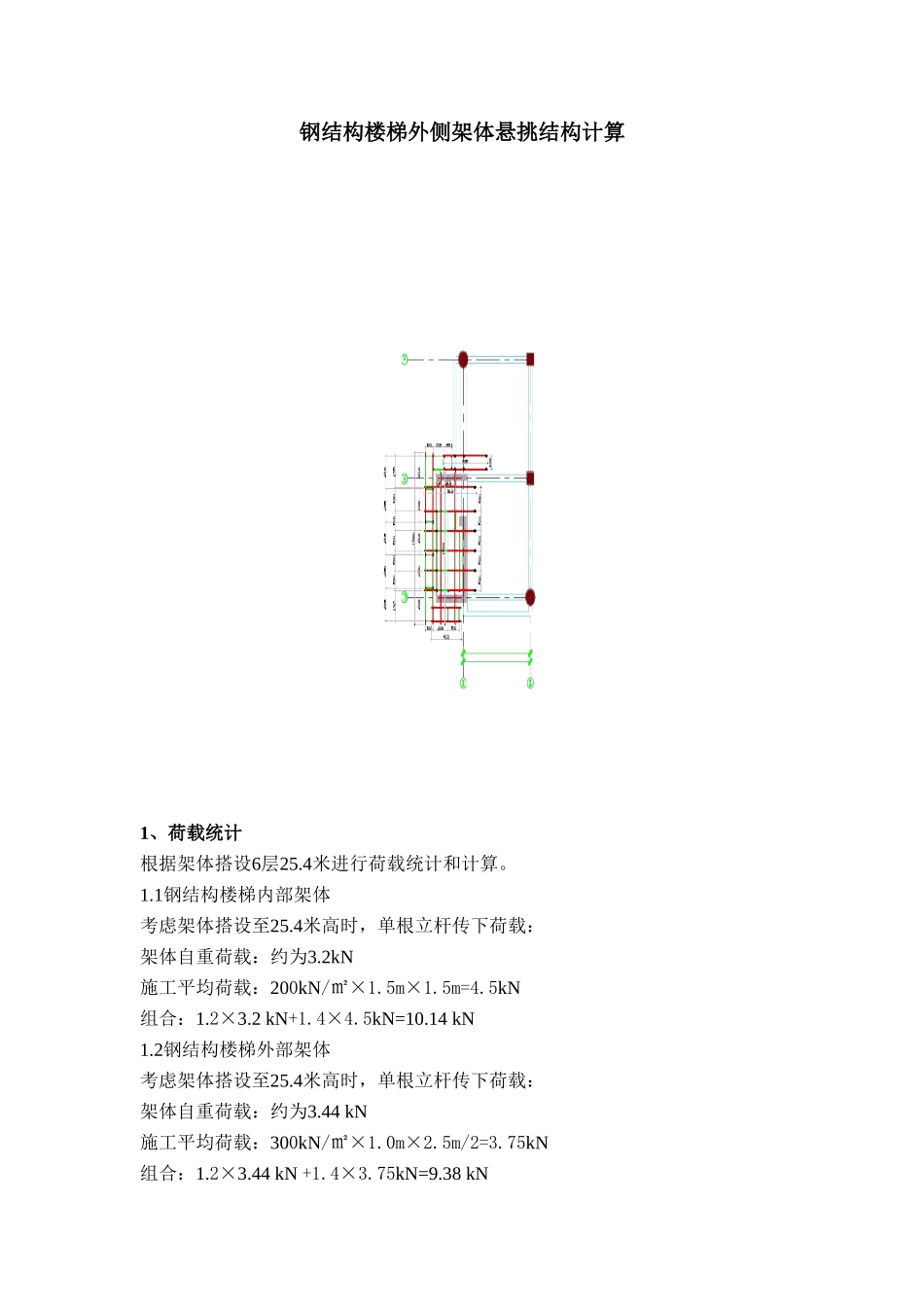

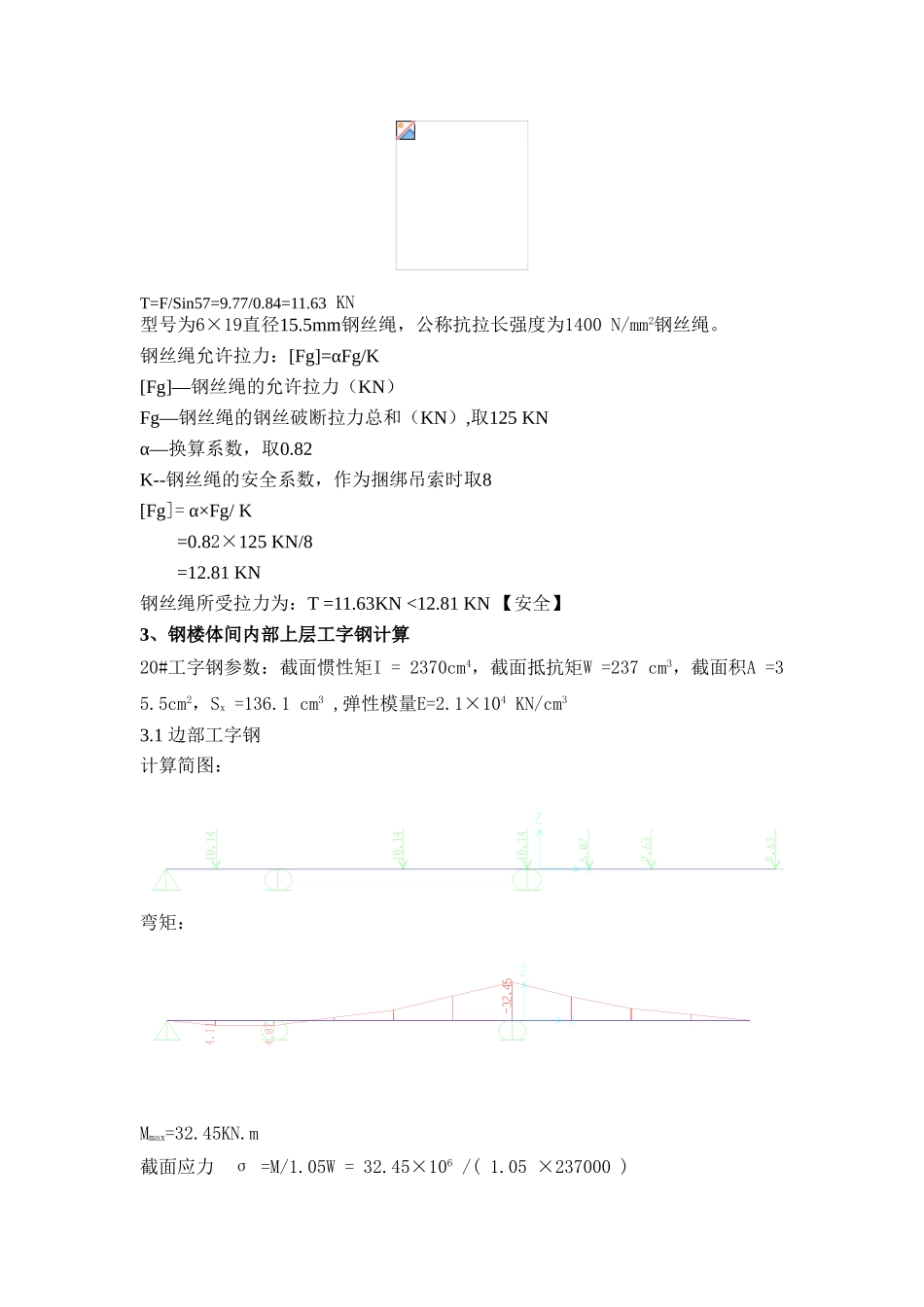

钢结构楼梯外侧架体悬挑结构计算1、荷载统计根据架体搭设6层25.4米进行荷载统计和计算。1.1钢结构楼梯内部架体考虑架体搭设至25.4米高时，单根立杆传下荷载：架体自重荷载：约为3.2kN施工平均荷载：200kN/㎡×1.5m×1.5m=4.5kN组合：1.2×3.2 kN+1.4×4.5kN=10.14 kN1.2钢结构楼梯外部架体考虑架体搭设至25.4米高时，单根立杆传下荷载：架体自重荷载：约为3.44 kN施工平均荷载：300kN/㎡×1.0m×2.5m/2=3.75kN组合：1.2×3.44 kN +1.4×3.75kN=9.38 kN2、钢楼体间外部上层工字钢计算16#工字钢参数：截面惯性矩I = 1130cm4，截面抵抗矩W =141 cm3，截面积A =26.1cm2，Sx =80.8 cm3 ,弹性模量E=2.1×104 KN/cm3计算简图：弯矩：Mmax=2.54KN.m截面应力 σ =M/1.05W = 2.54×106 /( 1.05 ×141000 ) =17.16N/mm2<210 N/mm2； 满足要求剪力：Mmax=8.80KNτmax=VSx/Ixt=8.80×80.8×106 /（1130×9.9×104）=6.36N/mm2
