钢结构水塔安装施工方案

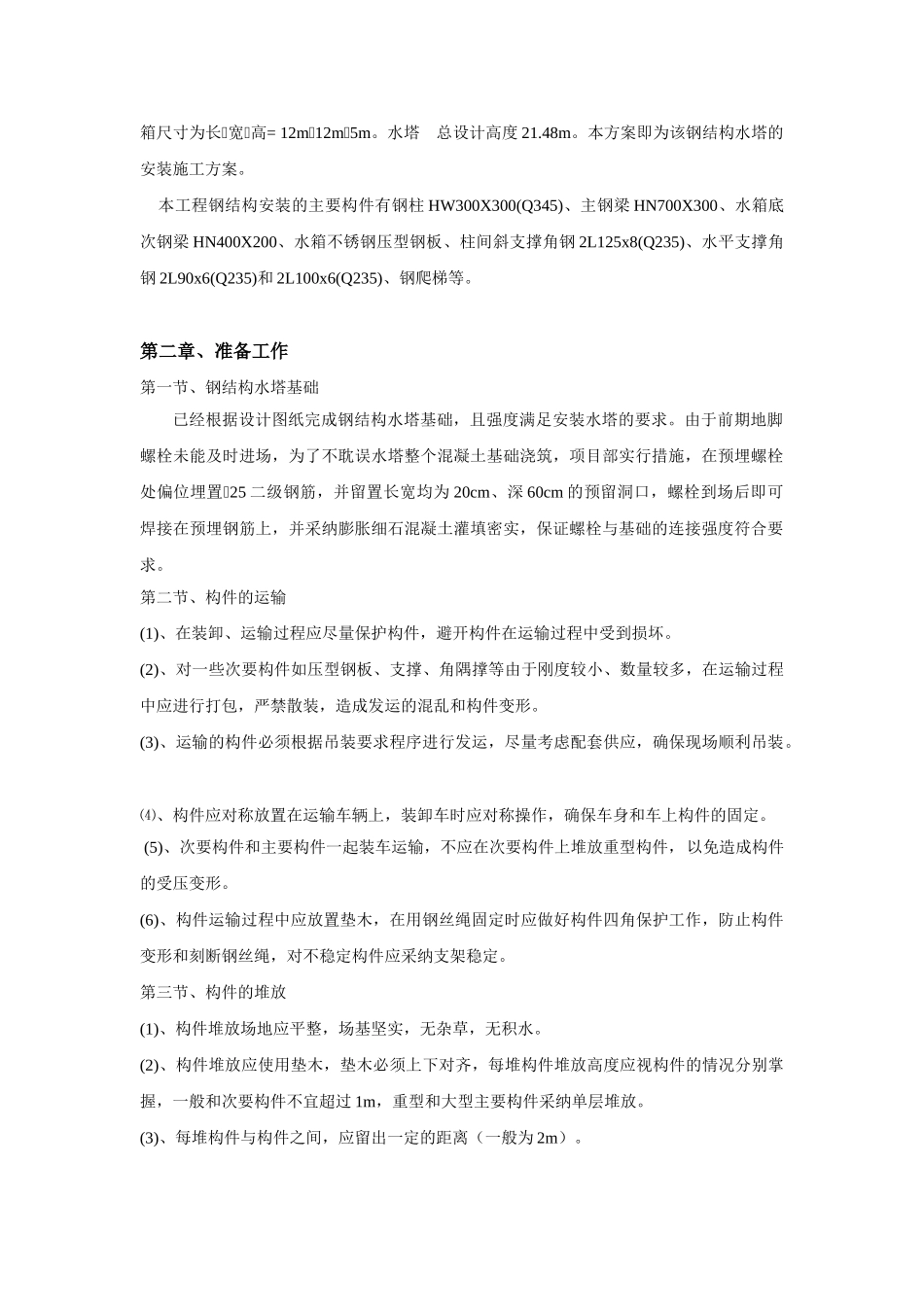

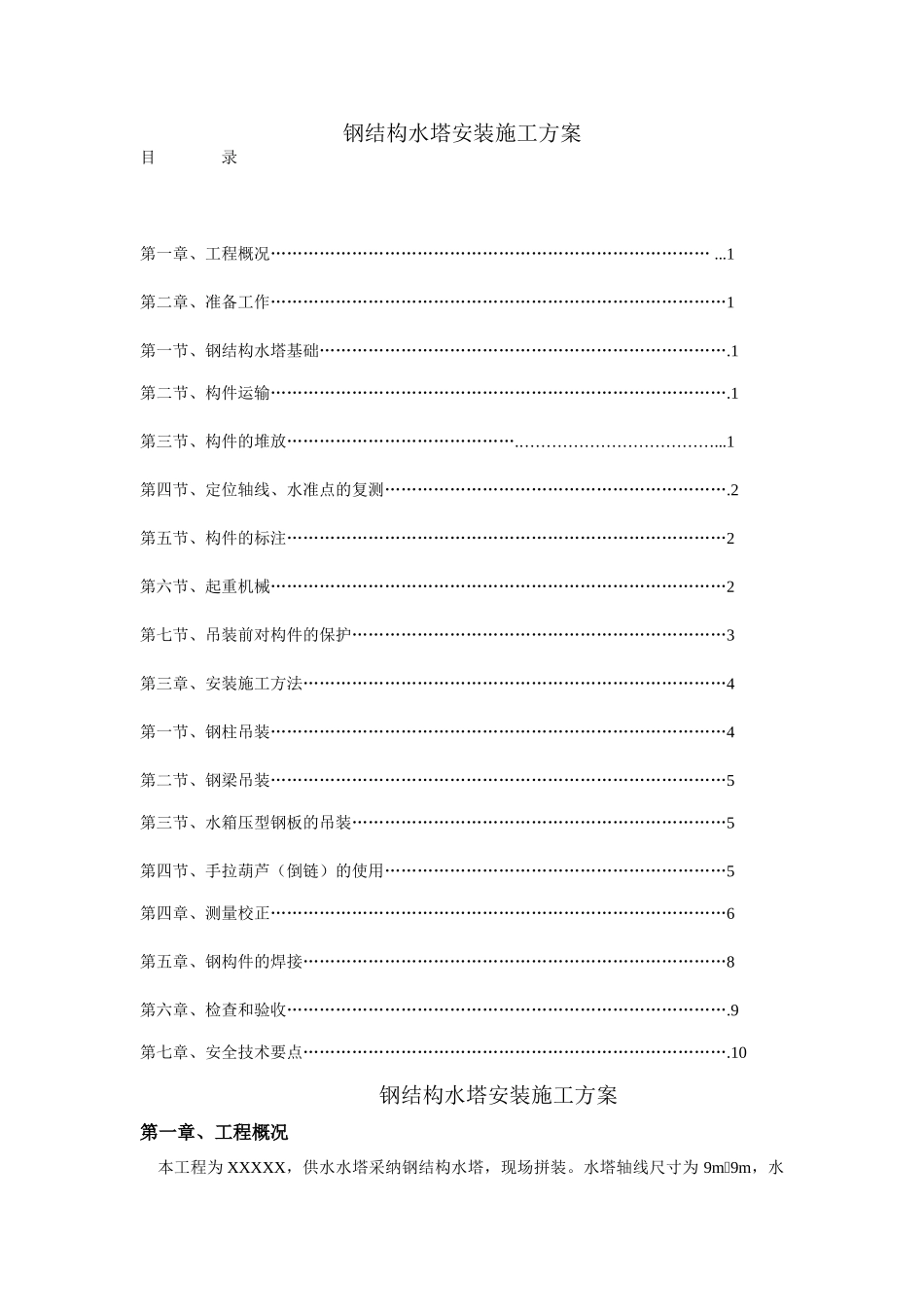

钢结构水塔安装施工方案目 录 第一章、工程概况……………………………………………………………………… ...1 第二章、准备工作…………………………………………………………………………1 第一节、钢结构水塔基础………………………………………………………………….1 第二节、构件运输………………………………………………………………………….1 第三节、构件的堆放…………………………………….………………………………...1 第四节、定位轴线、水准点的复测……………………………………………………….2 第五节、构件的标注………………………………………………………………………2 第六节、起重机械…………………………………………………………………………2 第七节、吊装前对构件的保护……………………………………………………………3 第三章、安装施工方法……………………………………………………………………4 第一节、钢柱吊装…………………………………………………………………………4 第二节、钢梁吊装…………………………………………………………………………5 第三节、水箱压型钢板的吊装……………………………………………………………5第四节、手拉葫芦（倒链）的使用………………………………………………………5第四章、测量校正…………………………………………………………………………6 第五章、钢构件的焊接……………………………………………………………………8 第六章、检查和验收……………………………………………………………………….9 第七章、安全技术要点…………………………………………………………………….10钢结构水塔安装施工方案 第一章、工程概况 本工程为 XXXXX，供水水塔采纳钢结构水塔，现场拼装。水塔轴线尺寸为 9m9m，水箱尺寸为长宽高= 12m12m5m。水塔 总设计高度 21.48m。本方案即为该钢结构水塔的安装施工方案。 本工程钢结构安装的主要构件有钢柱 HW300X300(Q345)、主钢梁 HN700X300、水箱底次钢梁 HN400X200、水箱不锈钢压型钢板、柱间斜支撑角钢 2L125x8(Q235)、水平支撑角钢 2L90x6(Q235)和 2L100x6(Q235)、钢爬梯等。 第二章、准备工作 第一节、钢结构水塔基础已经根据设计图纸完成钢结构水塔基础，且强度满足安装水塔的要求。由于前期地脚螺栓未能及时进场，为了不耽误水塔整个混凝土基础浇筑，项目部实行措施，在预埋...
