钢结构设计制图深度及表示方法

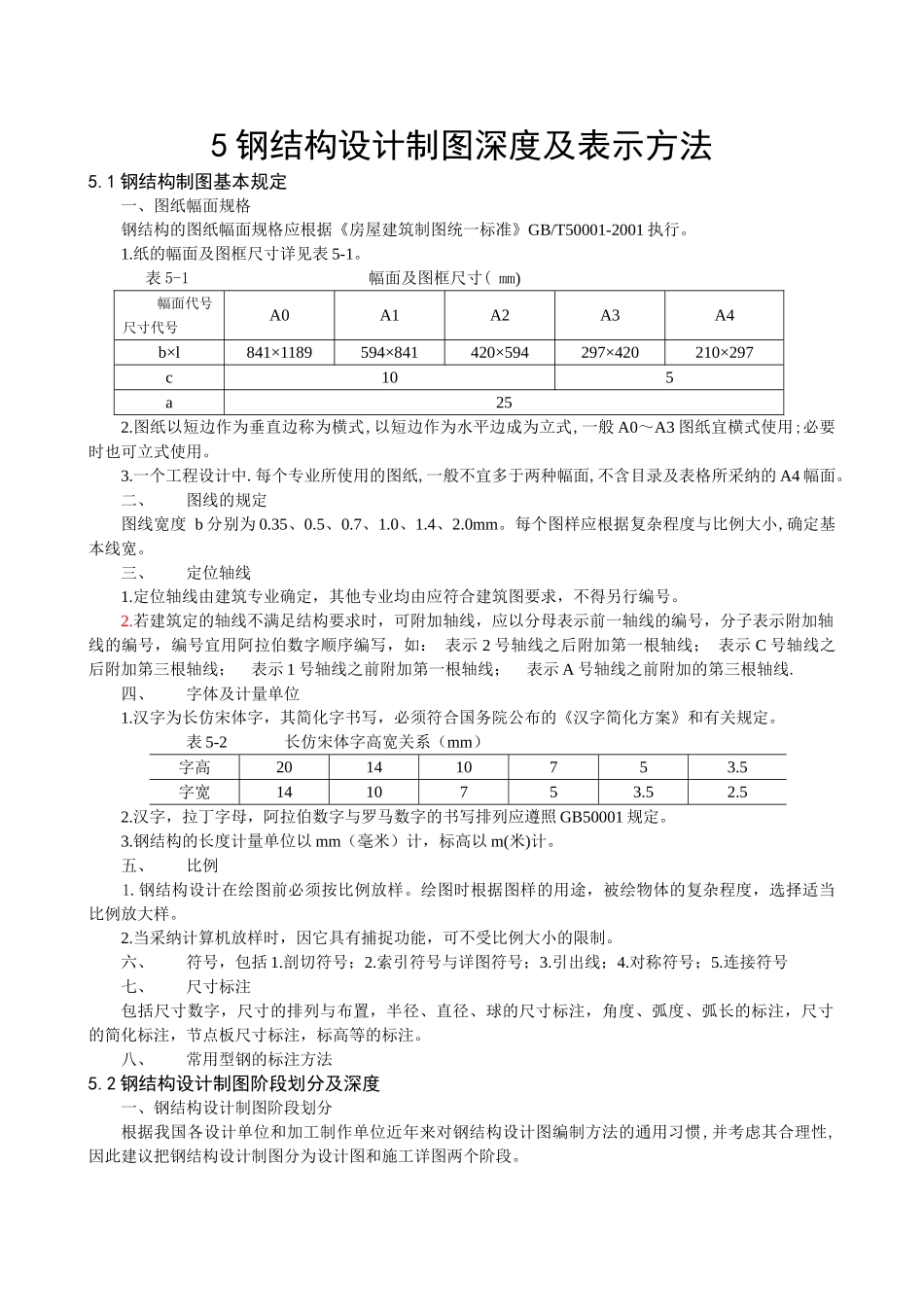

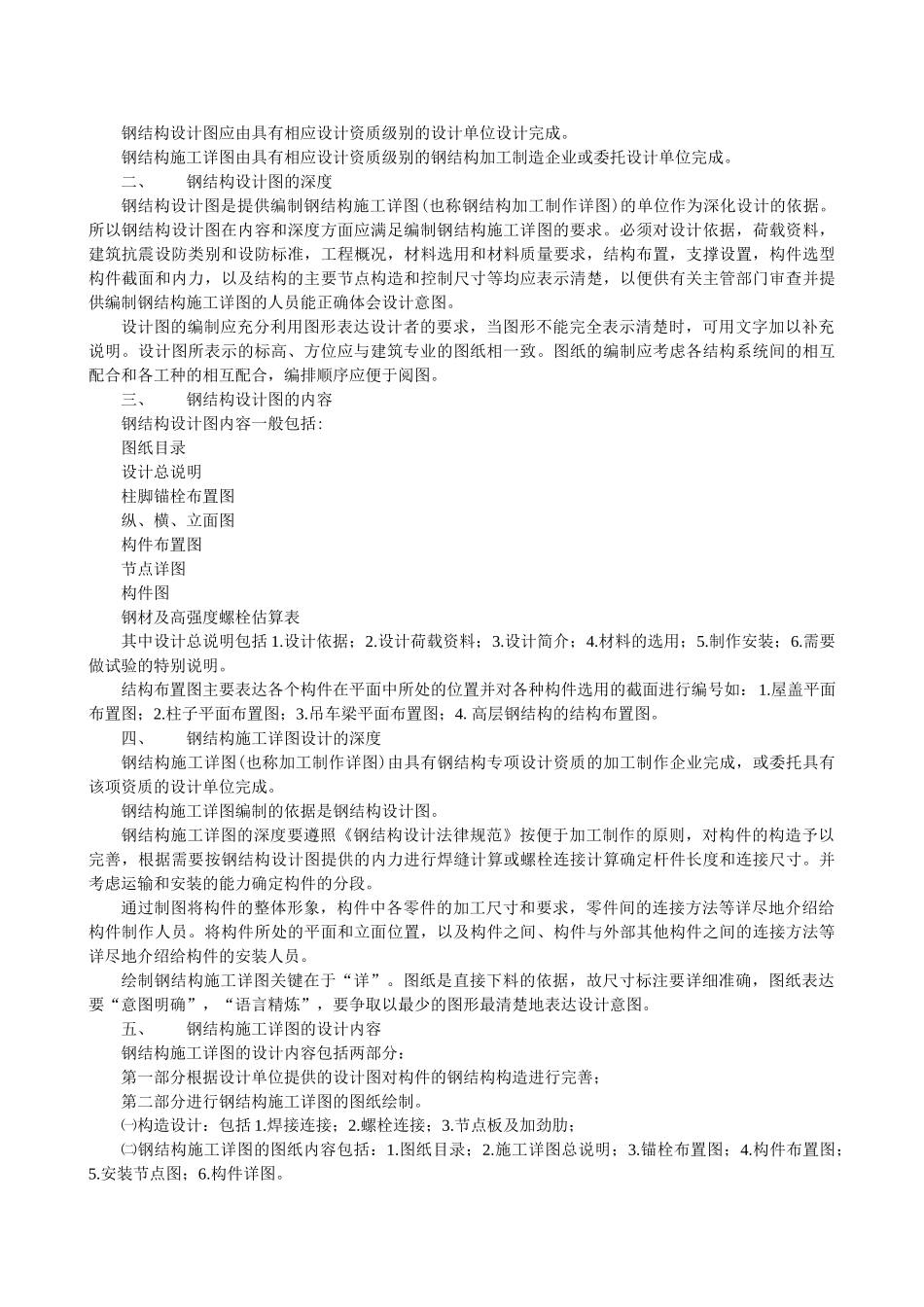

5 钢结构设计制图深度及表示方法5.1 钢结构制图基本规定一、图纸幅面规格钢结构的图纸幅面规格应根据《房屋建筑制图统一标准》GB/T50001-2001 执行。1.纸的幅面及图框尺寸详见表 5-1。 表 5-1 幅面及图框尺寸( mm) 幅面代号尺寸代号A0A1A2A3A4b×l841×1189594×841420×594297×420210×297c105a252.图纸以短边作为垂直边称为横式,以短边作为水平边成为立式,一般 A0～A3 图纸宜横式使用;必要时也可立式使用。3.一个工程设计中.每个专业所使用的图纸,一般不宜多于两种幅面,不含目录及表格所采纳的 A4 幅面。二、图线的规定图线宽度 b 分别为 0.35、0.5、0.7、1.0、1.4、2.0mm。每个图样应根据复杂程度与比例大小,确定基本线宽。三、定位轴线1.定位轴线由建筑专业确定，其他专业均由应符合建筑图要求，不得另行编号。2.若建筑定的轴线不满足结构要求时，可附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号，编号宜用阿拉伯数字顺序编写，如： 表示 2 号轴线之后附加第一根轴线； 表示 C 号轴线之后附加第三根轴线； 表示 1 号轴线之前附加第一根轴线； 表示 A 号轴线之前附加的第三根轴线.四、字体及计量单位1.汉字为长仿宋体字，其简化字书写，必须符合国务院公布的《汉字简化方案》和有关规定。表 5-2 长仿宋体字高宽关系（mm）字高201410753.5字宽1410753.52.52.汉字，拉丁字母，阿拉伯数字与罗马数字的书写排列应遵照 GB50001 规定。3.钢结构的长度计量单位以 mm（毫米）计，标高以 m(米)计。五、比例 1.钢结构设计在绘图前必须按比例放样。绘图时根据图样的用途，被绘物体的复杂程度，选择适当比例放大样。 2.当采纳计算机放样时，因它具有捕捉功能，可不受比例大小的限制。六、符号，包括 1.剖切符号；2.索引符号与详图符号；3.引出线；4.对称符号；5.连接符号七、尺寸标注包括尺寸数字，尺寸的排列与布置，半径、直径、球的尺寸标注，角度、弧度、弧长的标注，尺寸的简化标注，节点板尺寸标注，标高等的标注。八、常用型钢的标注方法5.2 钢结构设计制图阶段划分及深度一、钢结构设计制图阶段划分根据我国各设计单位和加工制作单位近年来对钢结构设计图编制方法的通用习惯,并考虑其合理性,因此建议把钢结构设计制图分为设计图和施工详图两个阶段。钢结构设计图应由具有相应设计资质级别的设计单位设计完成。钢结构施工详图由具有相应设计资质级别的钢结构加工制造企业或委托设计单位完成...
