钢结构课程设计-计算书

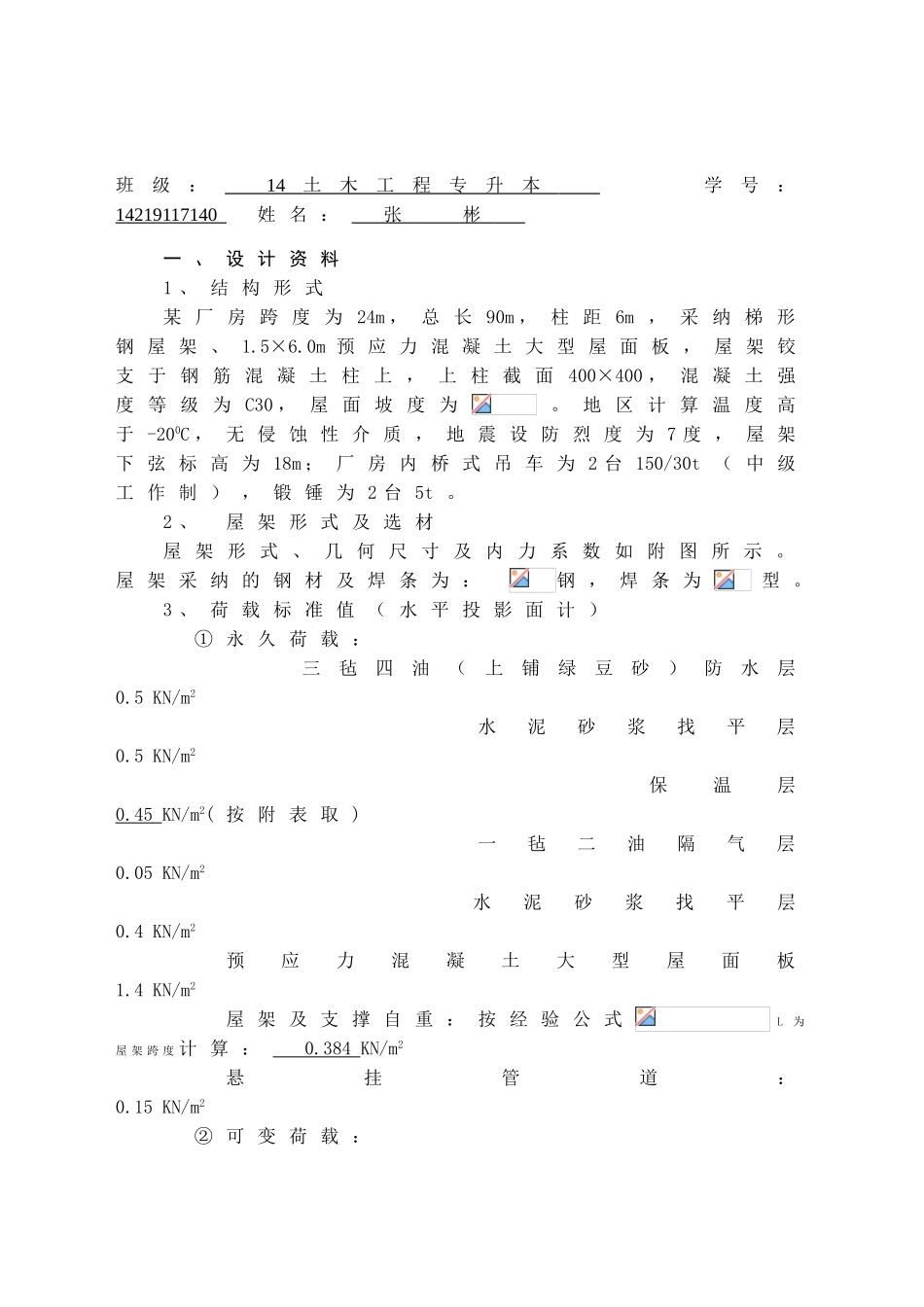

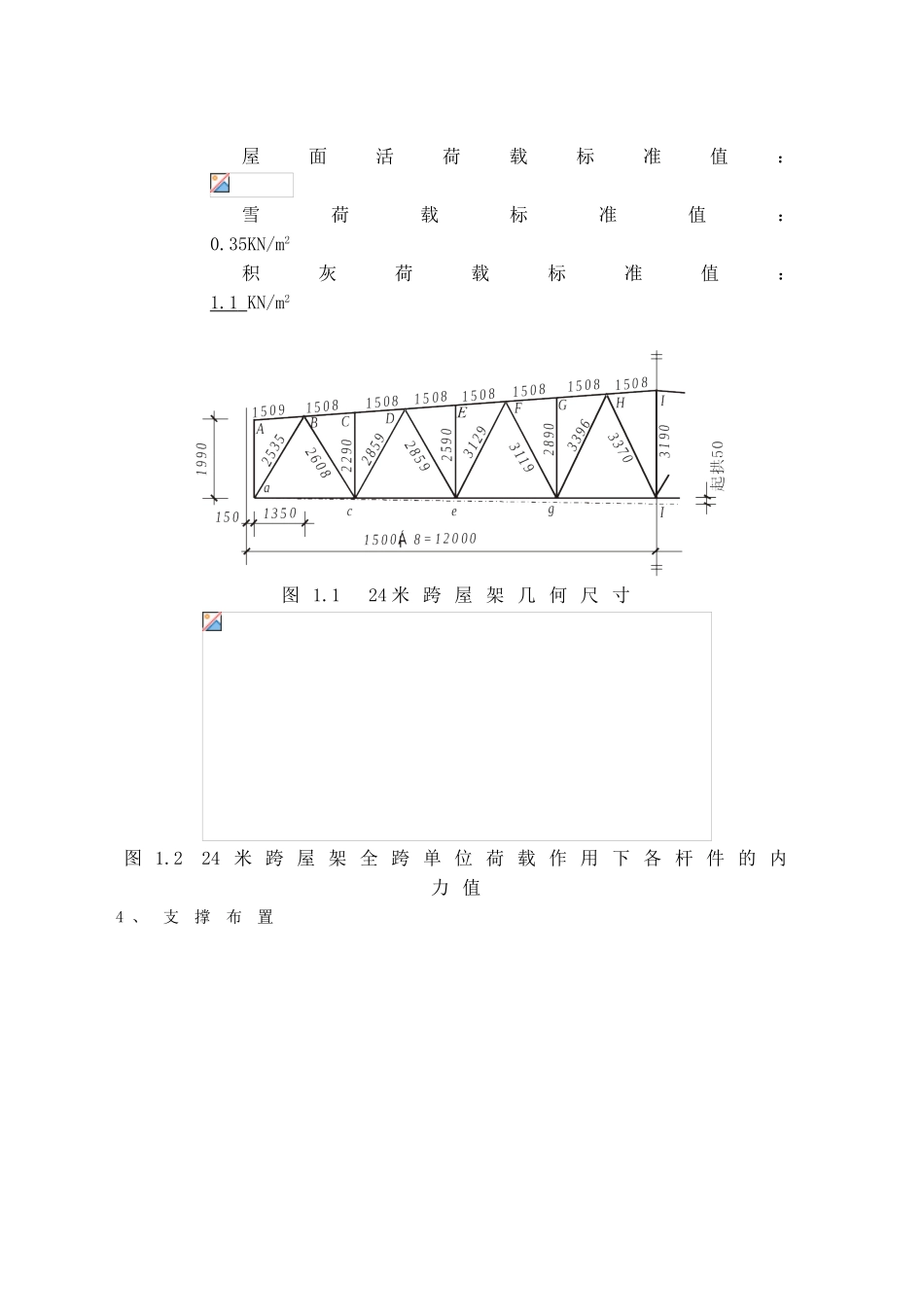

钢 结 构 课 程 设 计姓 名张 彬学 号14219117140班 级14 土 木 工 程 专升 本学 院瓯 江 学 院指 导 老师周 亚 刚时 间2025 年 6 月 20 日班级： 14 土木工程专升本 学号： 14219117140 姓 名 ： 张 彬 一 、 设 计 资 料 1 、 结 构 形 式某 厂 房 跨 度 为 24m ， 总 长 90m ， 柱 距 6m ， 采 纳 梯 形钢 屋 架 、 1.5×6.0m 预 应 力 混 凝 土 大 型 屋 面 板 ， 屋 架 铰支 于 钢 筋 混 凝 土 柱 上 ， 上 柱 截 面 400×400 ， 混 凝 土 强度 等 级 为 C30 ， 屋 面 坡 度 为。 地 区 计 算 温 度 高于 -200C ， 无 侵 蚀 性 介 质 ， 地 震 设 防 烈 度 为 7 度 ， 屋 架下 弦 标 高 为 18m ； 厂 房 内 桥 式 吊 车 为 2 台 150/30t （ 中 级工 作 制 ） ， 锻 锤 为 2 台 5t 。2 、 屋 架 形 式 及 选 材屋 架 形 式 、 几 何 尺 寸 及 内 力 系 数 如 附 图 所 示 。屋 架 采 纳 的 钢 材 及 焊 条 为 ： 钢 ， 焊 条 为型 。3 、 荷 载 标 准 值 （ 水 平 投 影 面 计 ）① 永 久 荷 载 ： 三毡四油（上铺绿豆砂）防水层 0.5 KN/m2 水泥砂浆找平层 0.5 KN/m2 保温层 0.45 KN/m2( 按 附 表 取 ) 一毡二油隔气层 0.05 KN/m2 水泥砂浆找平层 0.4 KN/m2预应力混凝土大型屋面板 1.4 KN/m2屋 架 及 支 撑 自 重 ： 按 经 验 公 式L为屋 架 跨 度 计 算 ： 0.384 KN/m2悬挂管道： 0.15 KN/m2② 可 变 荷 载 ：屋面活荷载标准值： 雪荷载标准值： 0.35KN/m2积灰荷载标准值： 1.1 KN/m2图 1.1 24 米 跨 屋 架 几 何 尺 寸图 1.2 24 米 跨 屋 架 全 跨 单 位 荷 载 作 用 下 各 杆 件 的 内力 值4 、支撑布置二 、 荷 载 计 算 （ 水 平 投 影 面 计 ）① 永 久 荷 载 ： 三毡四油（上铺绿豆砂）防水层 0.5 KN/m2 水泥砂浆找平层 0.5 KN/m2 保温层 0.45 KN/m2( 按 附 表 取 ) 一毡二油隔气层 0.05 KN/m2 水泥砂浆找平层 0.4 KN/m2预应力混凝土大型屋面板 1.4 KN/m2屋 架 及 支 撑 自 重 ： 按 经 验 公 式L为屋 架 跨 度 计 算 ： 0....
