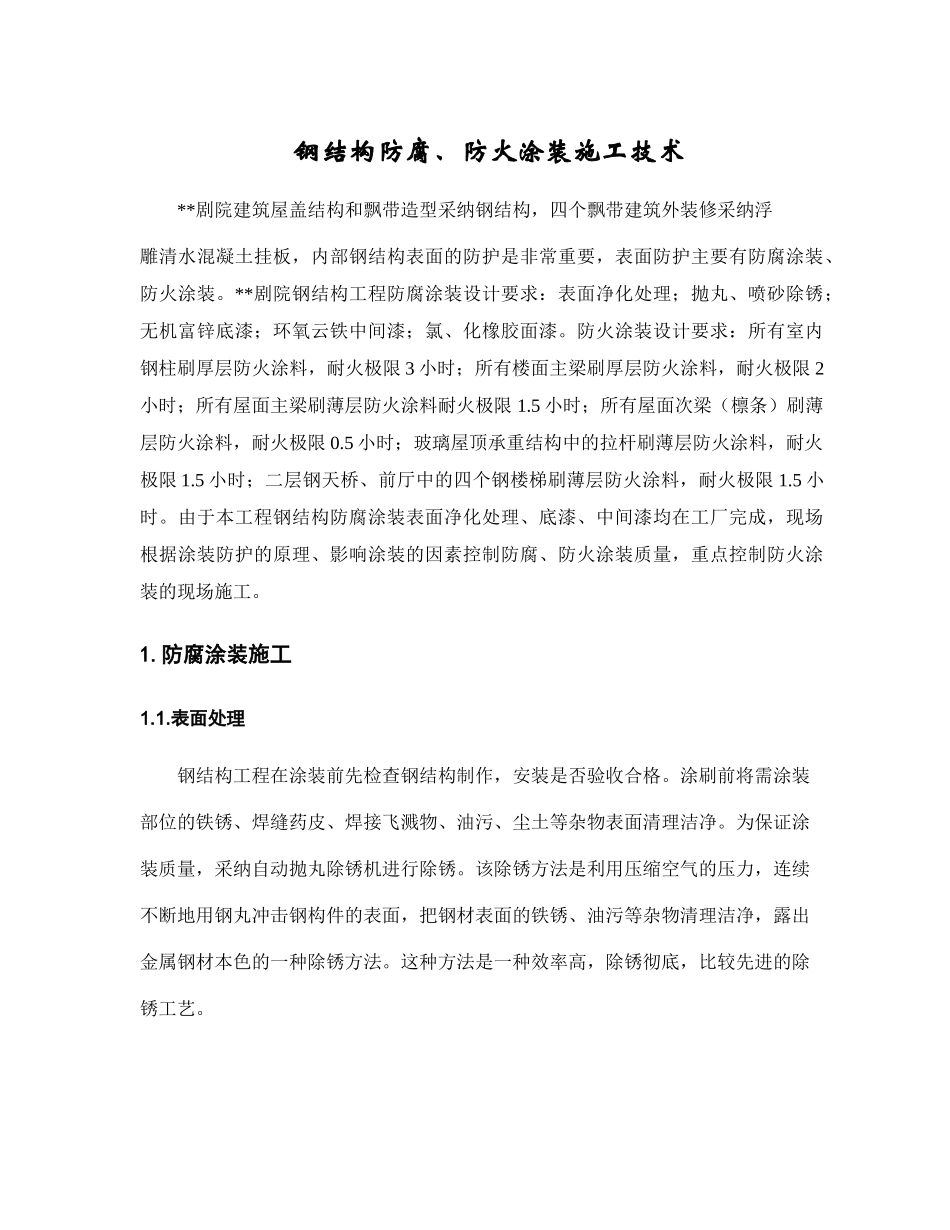

钢结构防腐防火涂装施工技术

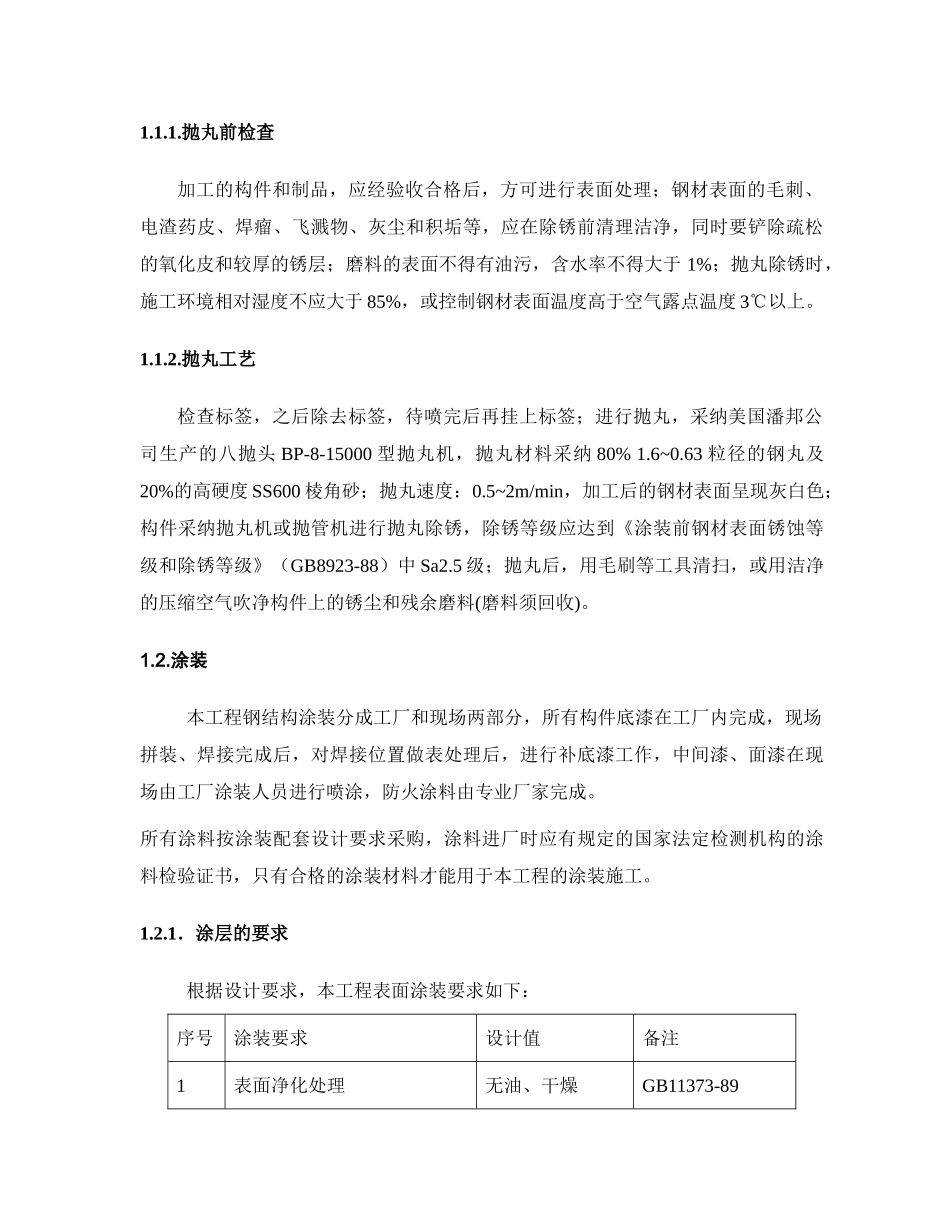

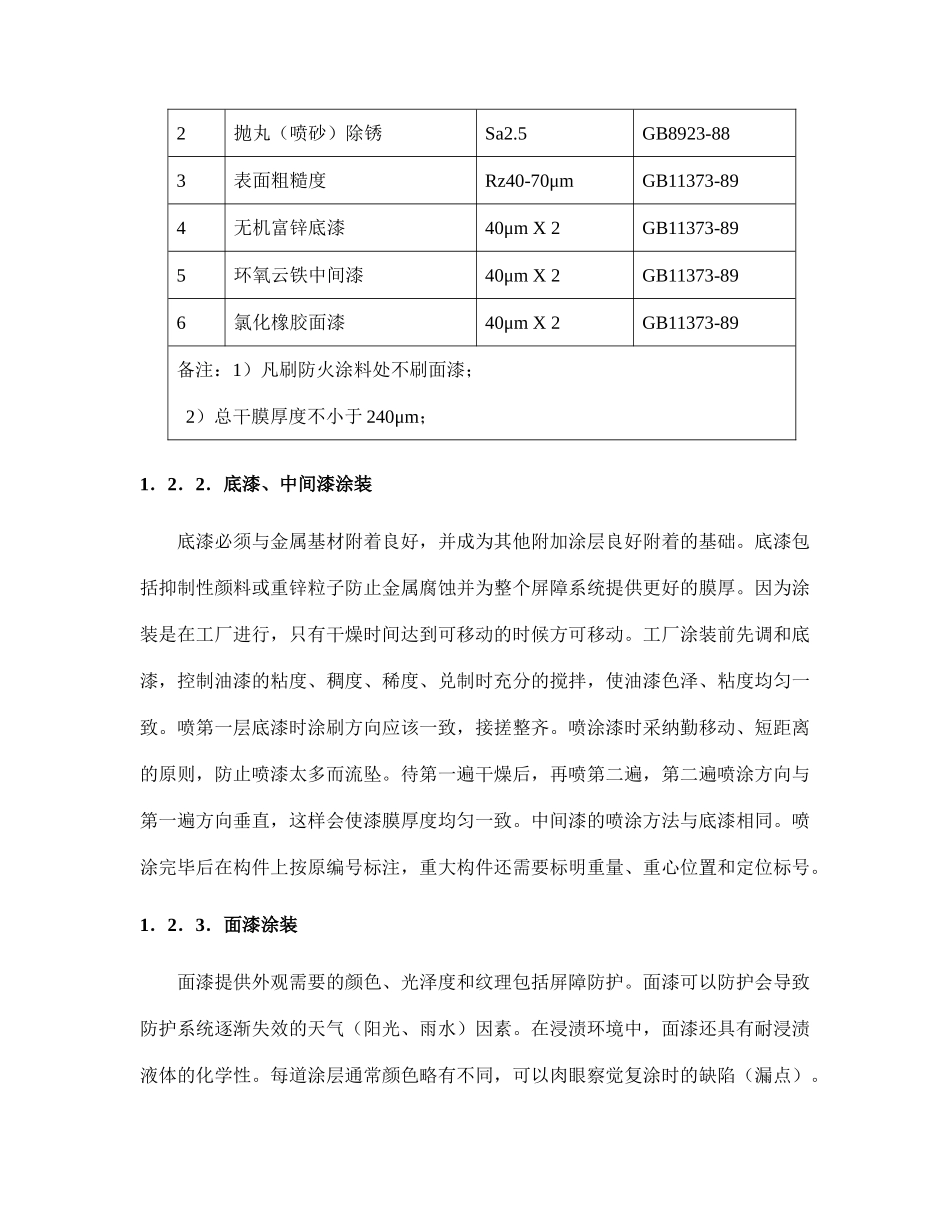

钢结构防腐、防火涂装施工技术**剧院建筑屋盖结构和飘带造型采纳钢结构，四个飘带建筑外装修采纳浮雕清水混凝土挂板，内部钢结构表面的防护是非常重要，表面防护主要有防腐涂装、防火涂装。**剧院钢结构工程防腐涂装设计要求：表面净化处理；抛丸、喷砂除锈；无机富锌底漆；环氧云铁中间漆；氯、化橡胶面漆。防火涂装设计要求：所有室内钢柱刷厚层防火涂料，耐火极限 3 小时；所有楼面主梁刷厚层防火涂料，耐火极限 2小时；所有屋面主梁刷薄层防火涂料耐火极限 1.5 小时；所有屋面次梁（檩条）刷薄层防火涂料，耐火极限 0.5 小时；玻璃屋顶承重结构中的拉杆刷薄层防火涂料，耐火极限 1.5 小时；二层钢天桥、前厅中的四个钢楼梯刷薄层防火涂料，耐火极限 1.5 小时。由于本工程钢结构防腐涂装表面净化处理、底漆、中间漆均在工厂完成，现场根据涂装防护的原理、影响涂装的因素控制防腐、防火涂装质量，重点控制防火涂装的现场施工。1.防腐涂装施工1.1.表面处理钢结构工程在涂装前先检查钢结构制作，安装是否验收合格。涂刷前将需涂装部位的铁锈、焊缝药皮、焊接飞溅物、油污、尘土等杂物表面清理洁净。为保证涂装质量，采纳自动抛丸除锈机进行除锈。该除锈方法是利用压缩空气的压力，连续不断地用钢丸冲击钢构件的表面，把钢材表面的铁锈、油污等杂物清理洁净，露出金属钢材本色的一种除锈方法。这种方法是一种效率高，除锈彻底，比较先进的除锈工艺。1.1.1.抛丸前检查加工的构件和制品，应经验收合格后，方可进行表面处理；钢材表面的毛刺、电渣药皮、焊瘤、飞溅物、灰尘和积垢等，应在除锈前清理洁净，同时要铲除疏松的氧化皮和较厚的锈层；磨料的表面不得有油污，含水率不得大于 1%；抛丸除锈时，施工环境相对湿度不应大于 85%，或控制钢材表面温度高于空气露点温度 3℃以上。1.1.2.抛丸工艺检查标签，之后除去标签，待喷完后再挂上标签；进行抛丸，采纳美国潘邦公司生产的八抛头 BP-8-15000 型抛丸机，抛丸材料采纳 80% 1.6~0.63 粒径的钢丸及20%的高硬度 SS600 棱角砂；抛丸速度：0.5~2m/min，加工后的钢材表面呈现灰白色；构件采纳抛丸机或抛管机进行抛丸除锈，除锈等级应达到《涂装前钢材表面锈蚀等级和除锈等级》（GB8923-88）中 Sa2.5 级；抛丸后，用毛刷等工具清扫，或用洁净的压缩空气吹净构件上的锈尘和残余磨料(磨料须回收)。1.2.涂装本工程钢结构涂装分成工厂和现场两部分，所有构件底漆在工厂内完成，现场拼装...
