钢铁厂高炉鼓风机系统安装方案

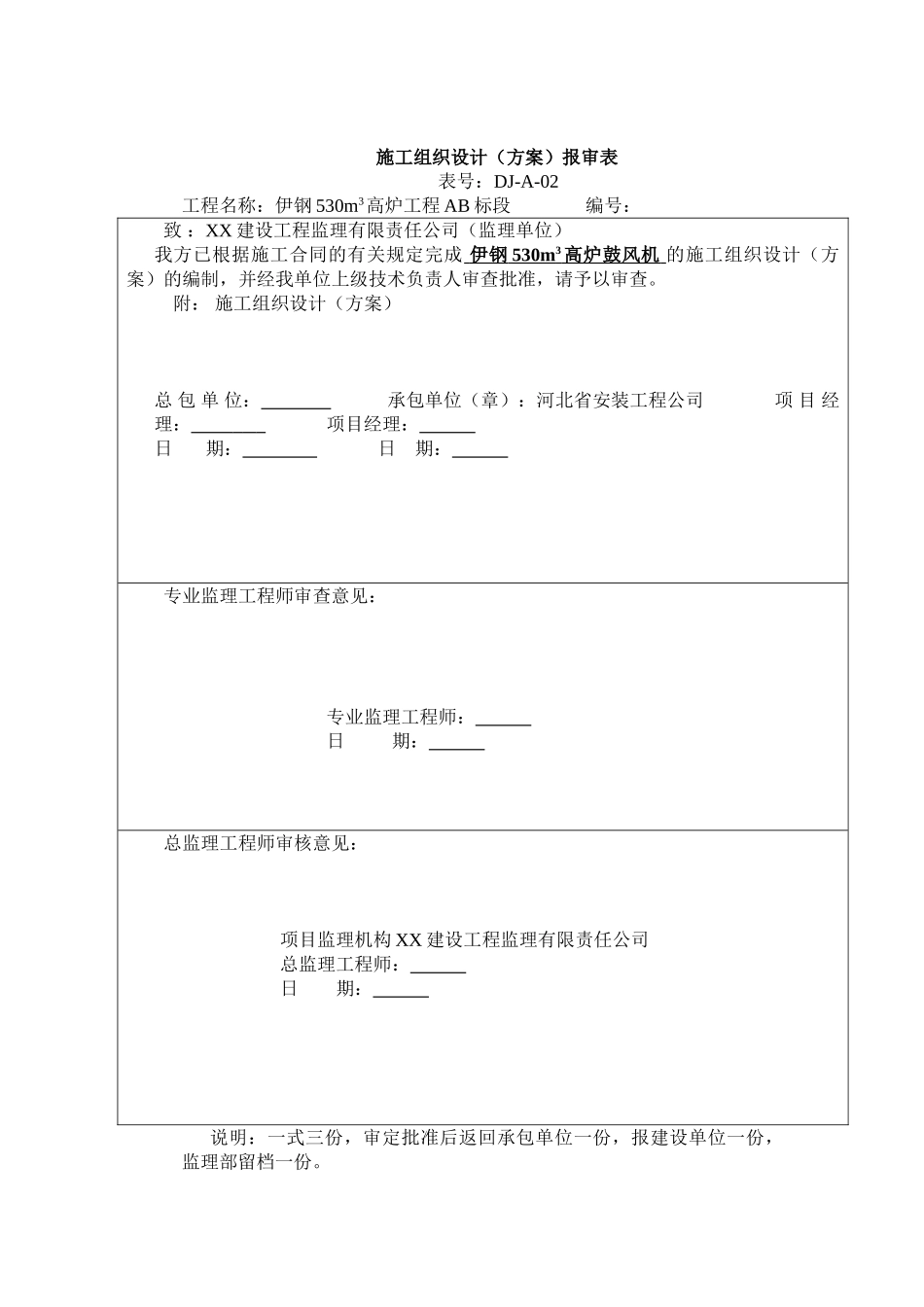

施工组织设计（方案）报审表 表号：DJ-A-02工程名称：伊钢 530m3高炉工程 AB 标段 编号： 致 ：XX 建设工程监理有限责任公司（监理单位）我方已根据施工合同的有关规定完成 伊钢 530m 3 高炉鼓风机 的施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。 附： 施工组织设计（方案）总 包 单 位： 承包单位（章）：河北省安装工程公司 项 目 经 理： 项目经理： 日 期： 日 期： 专业监理工程师审查意见： 专业监理工程师： 日 期： 总监理工程师审核意见： 项目监理机构 XX 建设工程监理有限责任公司 总监理工程师： 日 期： 说明：一式三份，审定批准后返回承包单位一份，报建设单位一份，监理部留档一份。 新疆新疆XXXX钢铁有限公司钢铁有限公司530m530m33工程工程ABAB标段标段高炉鼓风机系统安装方案高炉鼓风机系统安装方案编制人： 审核人： 审批人： 河北省 XX 安装工程公司 .AV50+MPG5.5 同轴机组安装方案 一、前言现代化钢铁厂高炉配套鼓风机设备，它决定高炉的产量和质量。随着科学技术的进步和进展，鼓风机达到高速连续运转，其产品质量要求高精度，因此，相对应的鼓风机设备的安装精度提出了更高的要求。电动鼓风机组一般由动力电机、增速机及鼓风机.变速离合器.TRT透平机组成。伊钢530立方#高炉电动鼓风机站鼓风机设备型号为AV50-14，透平机型号为MPG5.5-242/150电机型号为YGF1000-4。设备体积庞大，部、构件繁多，而设备要求的高转速、高精度、及其施工现在的条件导致安装难度较大。二、工程特点本工程的特点主要是体现施工场地狭小、土建砌体未完，施工工种繁多且多为交叉作业、工程量大、施工配合和技术要求复杂、油路管道系统复杂、施工质量要求高，现场灰尘较大等，具体体现在以下几点： 1、工程量大、配合面广 由于本工程的安装工程量大、工期比较紧凑，所以常常发生机械安装、通风管道施工、土建结构工程及电器仪表安装及油系统作业同期施工的现象，出现了在有限的施工场地里大面积、多专业、多人数同时进行施工的场面。针对此种状况，我们在做好详尽而周密的施工计划和组织安排的同时组织足够的人力与物力，并且认真做好内部统筹，积极加强外部协调，为确保工程顺利实施奠定了坚实的基础。2、技术要求高、交叉作业多本工程在施工过程中多次出现大面积、多人员同时赶工、交叉施工，在抢抓工期、确保安全的前提下，针对不同的施工作业面，面对交错...
