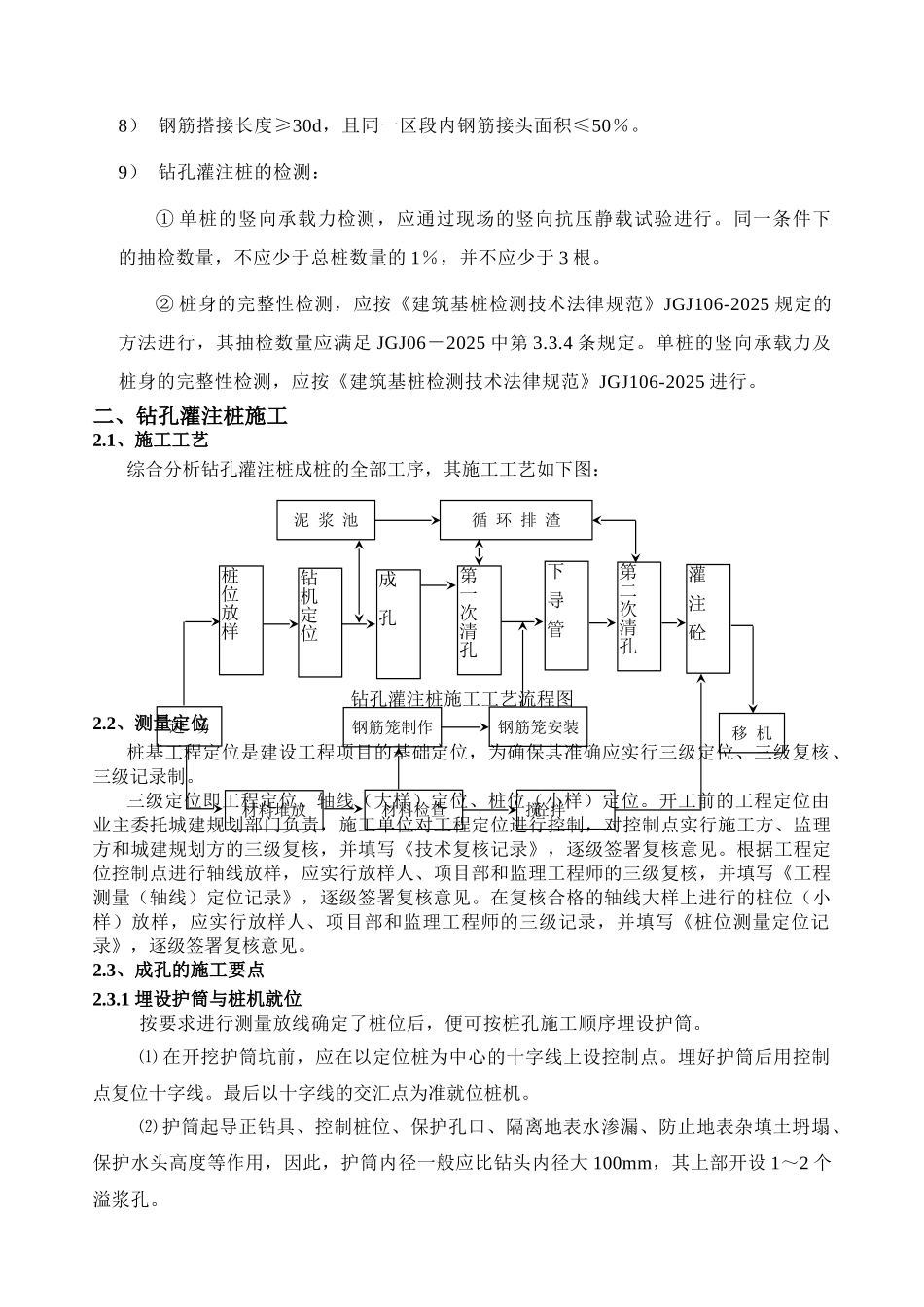

钻 孔 灌 注 桩 施 工 [摘要]：本文系统阐述了钻孔灌注桩常用的施工技术和施工方法。[关键词]：施工流程 三三制定位 终孔条件 钻进基岩推断法 清孔双控 钢筋笼套管固定 隔水栓选择 混凝土初灌量 溢流振捣 导管埋深 质量检验正循环回转钻孔、泥浆护壁成孔，正反循环清孔，导管法水下灌注桩身混凝土，是我省目前最为普遍采纳的钻孔灌注桩施工工艺，本文重点论述此种工艺的施工技术和施工方法。一、工程概况邯郸钢铁集团股份有限公司新区 1＃（3200m3）高炉工程热风炉系统桩基础工程位于河北省邯郸市西区复兴路南战备路西，场地原为中国人民解放军 66075 部队坦克旅驻地，地势平坦，地面标高在 74.50-75.95m 之间，地貌上属沁河Ⅰ级阶地。由于天然地基不能满足上部结构重量的要求，基础处理采纳泥浆护壁钻孔灌注桩，设计桩径为Φ1000mm，桩长不小于 30m，桩数为 120 根，建筑面积（60m×20m）平方米。热风炉系统桩位平面布置图±0.000 相当于绝对标高 74.600m（铁路轨道面）。1.1、工程地质、水文条件根据勘察报告结果，场地内的地基土按地层结构不同分别叙述如下：①杂填土，②非自重湿陷性粉质粘土，③非自重湿陷性粉质粘土，③－1 中砂，④粉砂，④－1 粉质粘土，⑤卵石，⑤－1 粉质粘土，⑥粘土岩，⑥－1 砂岩，⑦－1 砂岩，⑦粘土岩。拟建场地无地表水。地下水初见水位深度为 6.50－8.20m，稳定水位深度为 6.00－7.70m，相当于标高 68.16－68.51m，大致流向为由东向西，地下水类型为潜水，主要补给源为大气降水，赋存于第④层粉砂和第⑤层卵石中，地下水位随季节而变化，雨季略有上升，旱季有所下降，变化幅度约 1.00m。1.2、钻孔灌注桩施工要求1）桩端持力层为⑦粘土岩，单桩竖向承载力特征值为 4000KN。桩进入该层≥5000，且桩长不小于 30m。2） 桩顶标高应严格控制，要求不允许出现负误差，以保证桩与承台的连接。3） 桩护壁采纳泥浆护壁。并需做好护壁工作防止塌孔，保证成孔质量和成桩质量。4） 钻孔完成后浇灌混凝土前，应保证孔底泥浆清除洁净，桩身混凝土应从底到顶一次浇灌完毕。5） 材料：混凝土采纳 C30，钢筋 HPB235(φ)，HRB335(Φ)。6） 钢筋保护层厚度：桩为 50mm。7）桩的施工应符合《建筑桩基技术法律规范》（JGJ94-94）及《建筑地基基础工程施工质量验收法律规范》（GB50202-2025）要求进行。8） 钢筋搭接长度≥30d，且同一区段内钢筋接头面积≤50％。9） 钻孔灌注桩的检测：...
