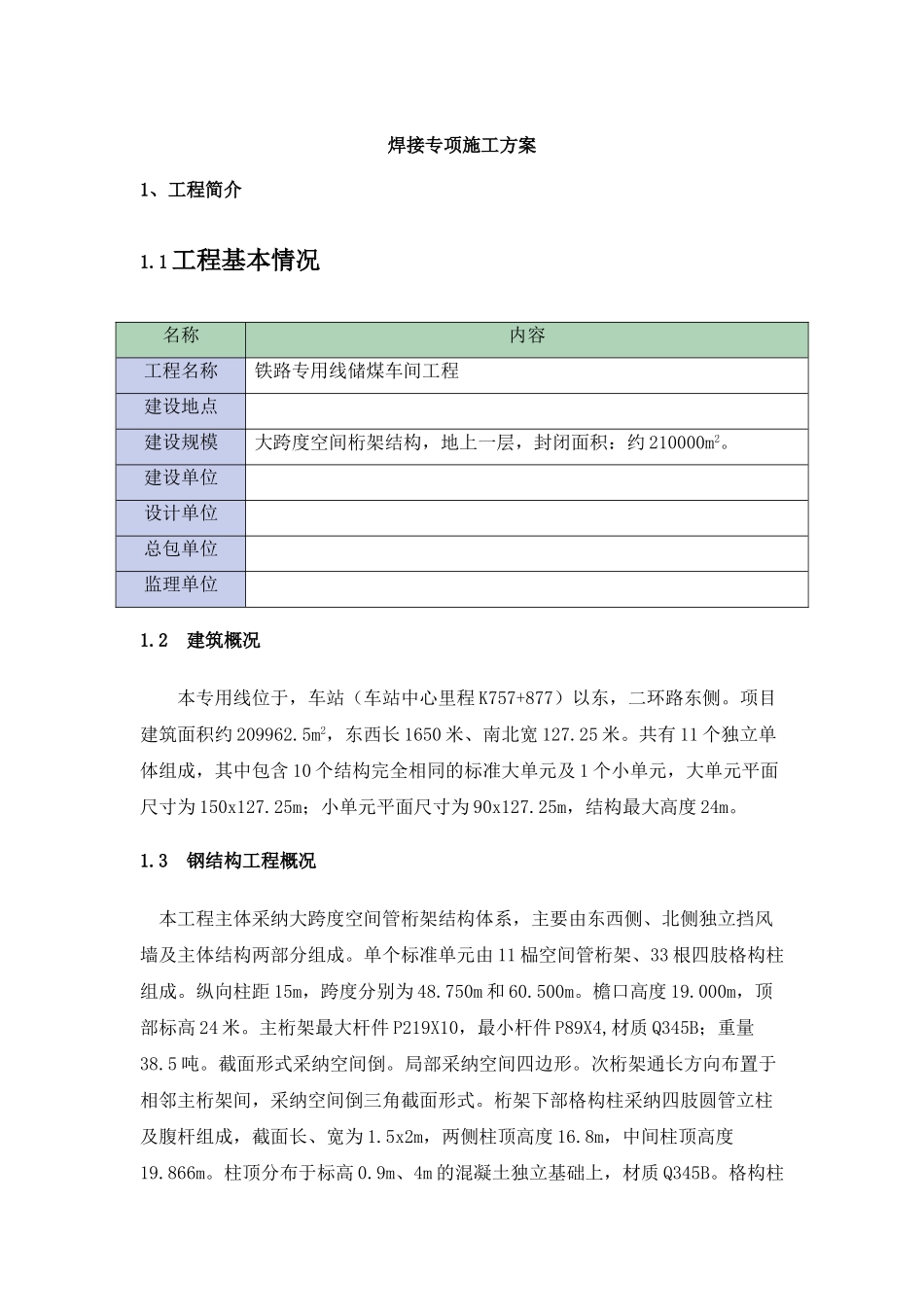

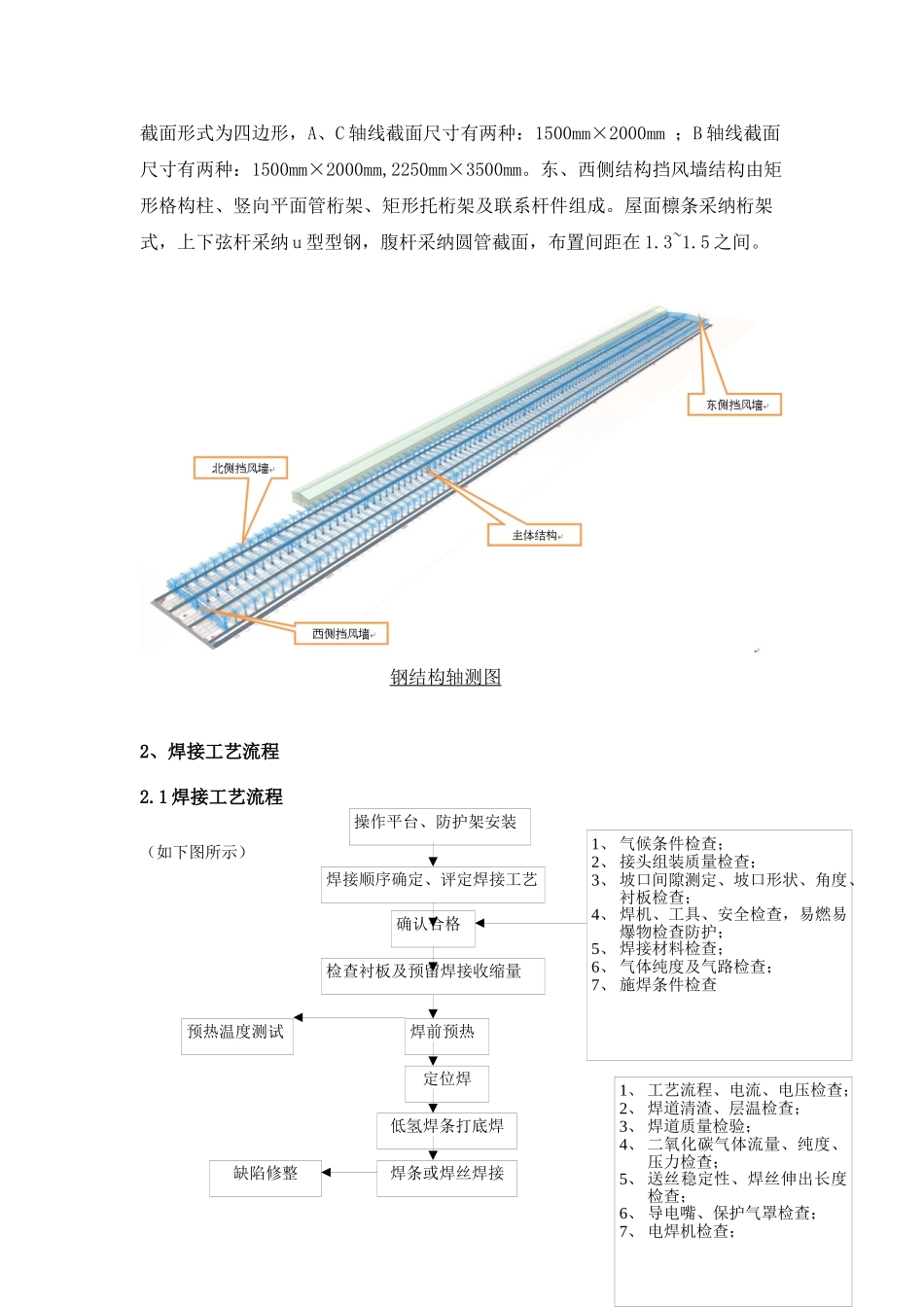

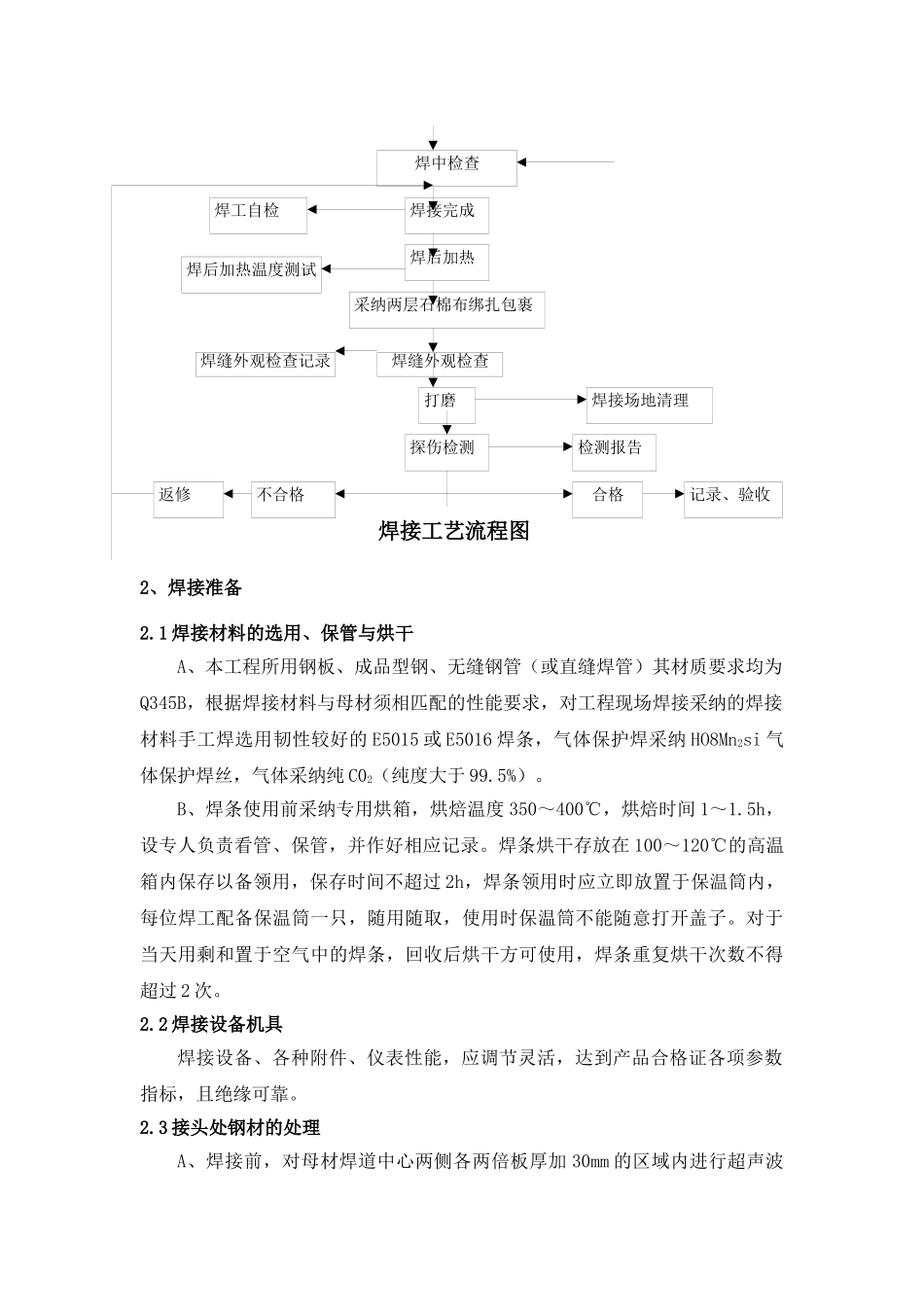

焊接专项施工方案1、工程简介1.1 工程基本情况名称内容工程名称铁路专用线储煤车间工程建设地点建设规模大跨度空间桁架结构，地上一层，封闭面积：约 210000m2。建设单位设计单位总包单位监理单位1.2 建筑概况本专用线位于，车站（车站中心里程 K757+877）以东，二环路东侧。项目建筑面积约 209962.5m2，东西长 1650 米、南北宽 127.25 米。共有 11 个独立单体组成，其中包含 10 个结构完全相同的标准大单元及 1 个小单元，大单元平面尺寸为 150x127.25m；小单元平面尺寸为 90x127.25m，结构最大高度 24m。1.3 钢结构工程概况 本工程主体采纳大跨度空间管桁架结构体系，主要由东西侧、北侧独立挡风墙及主体结构两部分组成。单个标准单元由 11 榀空间管桁架、33 根四肢格构柱组成。纵向柱距 15m，跨度分别为 48.750m 和 60.500m。檐口高度 19.000m，顶部标高 24 米。主桁架最大杆件 P219X10，最小杆件 P89X4,材质 Q345B；重量38.5 吨。截面形式采纳空间倒。局部采纳空间四边形。次桁架通长方向布置于相邻主桁架间，采纳空间倒三角截面形式。桁架下部格构柱采纳四肢圆管立柱及腹杆组成，截面长、宽为 1.5x2m，两侧柱顶高度 16.8m，中间柱顶高度19.866m。柱顶分布于标高 0.9m、4m 的混凝土独立基础上，材质 Q345B。格构柱截面形式为四边形，A、C 轴线截面尺寸有两种：1500mm×2000mm ；B 轴线截面尺寸有两种：1500mm×2000mm,2250mm×3500mm。东、西侧结构挡风墙结构由矩形格构柱、竖向平面管桁架、矩形托桁架及联系杆件组成。屋面檩条采纳桁架式，上下弦杆采纳 u 型型钢，腹杆采纳圆管截面，布置间距在 1.3~1.5 之间。2、焊接工艺流程2.1 焊接工艺流程（如下图所示）钢结构轴测图操作平台、防护架安装焊接顺序确定、评定焊接工艺确认合格检查衬板及预留焊接收缩量焊前预热定位焊低氢焊条打底焊焊条或焊丝焊接缺陷修整预热温度测试1、 工艺流程、电流、电压检查；2、 焊道清渣、层温检查；3、 焊道质量检验；4、 二氧化碳气体流量、纯度、压力检查；5、 送丝稳定性、焊丝伸出长度检查；6、 导电嘴、保护气罩检查；7、 电焊机检查；1、 气候条件检查；2、 接头组装质量检查；3、 坡口间隙测定、坡口形状、角度、衬板检查；4、 焊机、工具、安全检查，易燃易爆物检查防护；5、 焊接材料检查；6、 气体纯度及气路检查；7、 施焊条件检查焊接工艺流程图2、焊接准备2.1 焊接材料的选用、保...
