铁路地基处理cfg桩施工作业指导书

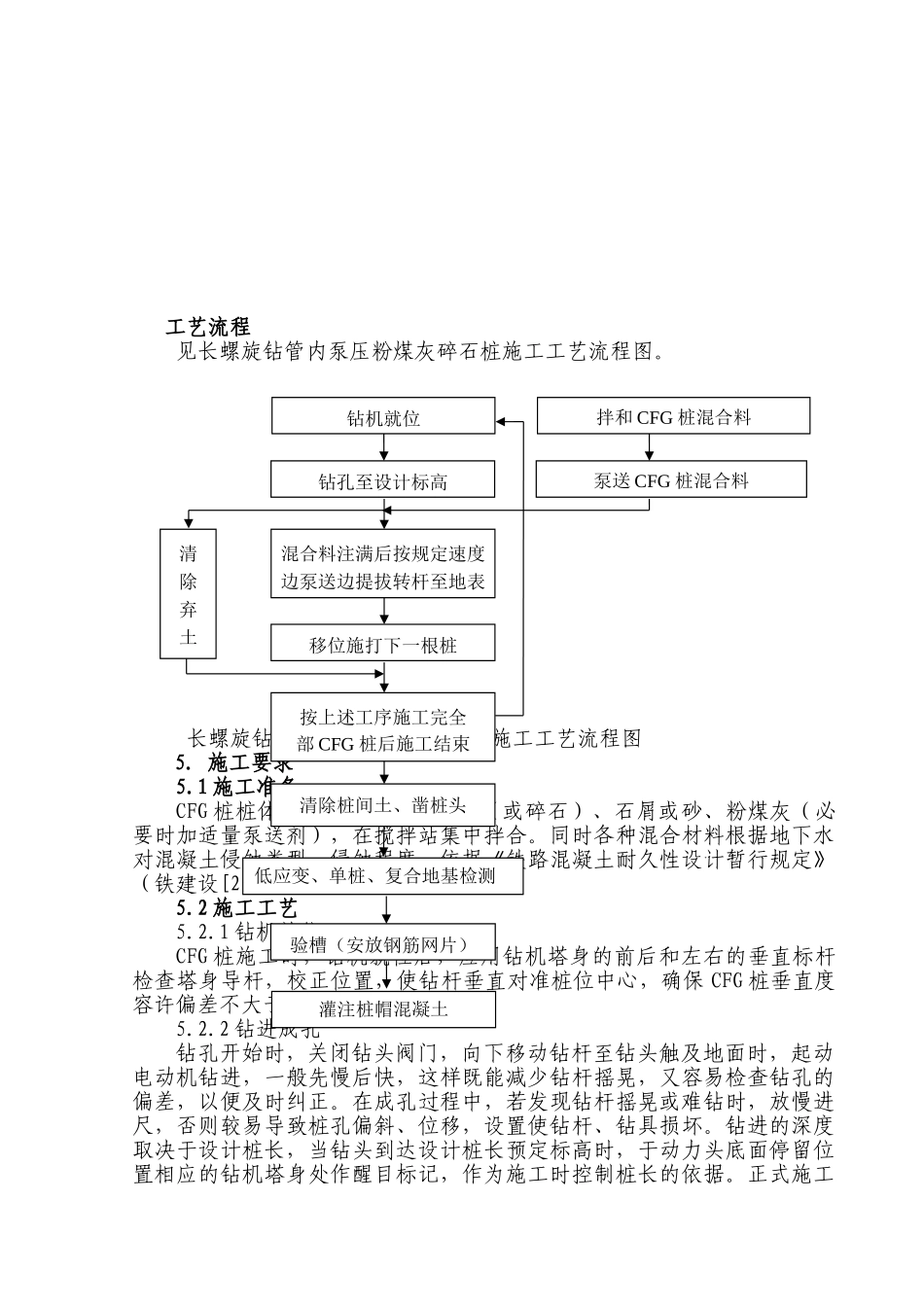

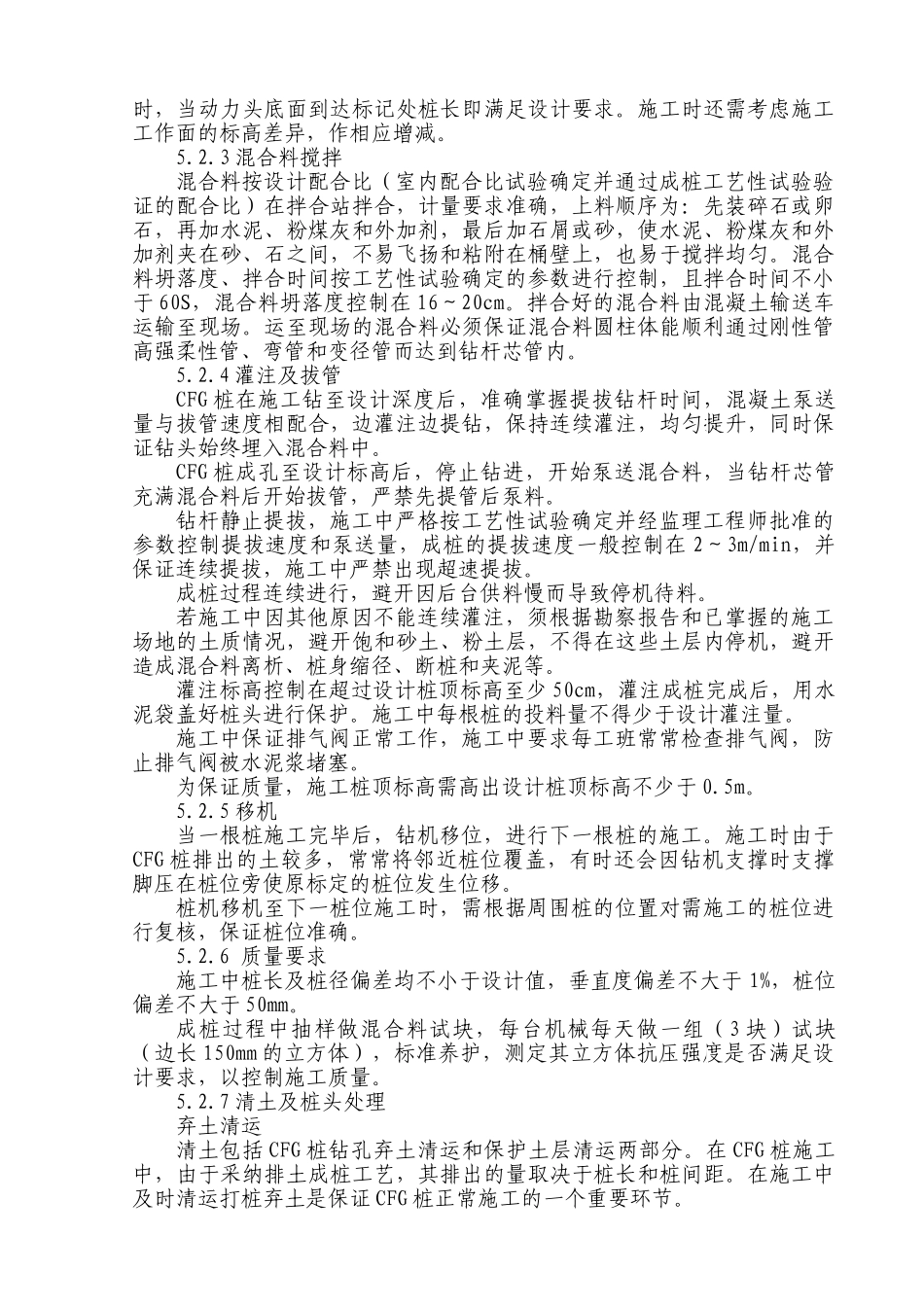

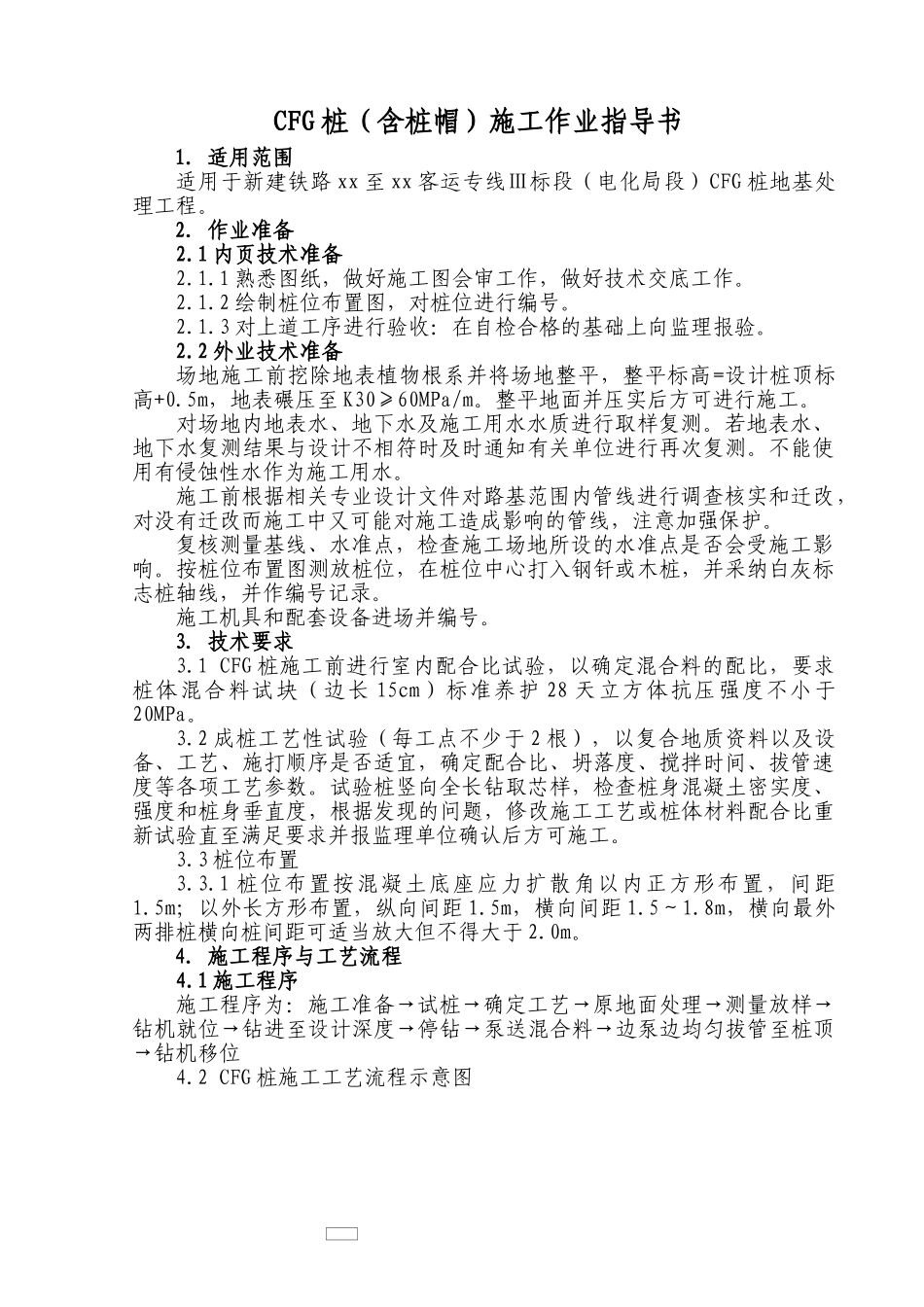

CFG 桩（含桩帽）施工作业指导书 1．适用范围适用于新建铁路 xx 至 xx 客运专线Ⅲ标段（电化局段）CFG 桩地基处理工程。2．作业准备2.1 内页技术准备2.1.1 熟悉图纸，做好施工图会审工作，做好技术交底工作。2.1.2 绘制桩位布置图，对桩位进行编号。2.1.3 对上道工序进行验收：在自检合格的基础上向监理报验。2.2 外业技术准备场地施工前挖除地表植物根系并将场地整平，整平标高=设计桩顶标高+0.5m，地表碾压至 K30≥60MPa/m。整平地面并压实后方可进行施工。对场地内地表水、地下水及施工用水水质进行取样复测。若地表水、地下水复测结果与设计不相符时及时通知有关单位进行再次复测。不能使用有侵蚀性水作为施工用水。施工前根据相关专业设计文件对路基范围内管线进行调查核实和迁改，对没有迁改而施工中又可能对施工造成影响的管线，注意加强保护。复核测量基线、水准点，检查施工场地所设的水准点是否会受施工影响。按桩位布置图测放桩位，在桩位中心打入钢钎或木桩，并采纳白灰标志桩轴线，并作编号记录。施工机具和配套设备进场并编号。3．技术要求3.1 CFG 桩施工前进行室内配合比试验，以确定混合料的配比，要求桩体混合料试块（边长 15cm）标准养护 28 天立方体抗压强度不小于20MPa。3.2 成桩工艺性试验（每工点不少于 2 根），以复合地质资料以及设备、工艺、施打顺序是否适宜，确定配合比、坍落度、搅拌时间、拔管速度等各项工艺参数。试验桩竖向全长钻取芯样，检查桩身混凝土密实度、强度和桩身垂直度，根据发现的问题，修改施工工艺或桩体材料配合比重新试验直至满足要求并报监理单位确认后方可施工。3.3 桩位布置3.3.1 桩位布置按混凝土底座应力扩散角以内正方形布置，间距1.5m；以外长方形布置，纵向间距 1.5m，横向间距 1.5～1.8m，横向最外两排桩横向桩间距可适当放大但不得大于 2.0m。4．施工程序与工艺流程4.1 施工程序施工程序为：施工准备→试桩→确定工艺→原地面处理→测量放样→钻机就位→钻进至设计深度→停钻→泵送混合料→边泵边均匀拔管至桩顶→钻机移位4.2 CFG 桩施工工艺流程示意图工艺流程见长螺旋钻管内泵压粉煤灰碎石桩施工工艺流程图。 长螺旋钻管内泵压粉煤灰碎石桩施工工艺流程图5．施工要求5.1 施工准备CFG 桩桩体混合料由水泥、卵石（或碎石）、石屑或砂、粉煤灰（必要时加适量泵送剂），在搅拌站集中拌合。同时各种混合材料根据地下水对混凝土侵蚀类型、侵蚀程度，依据《铁...
