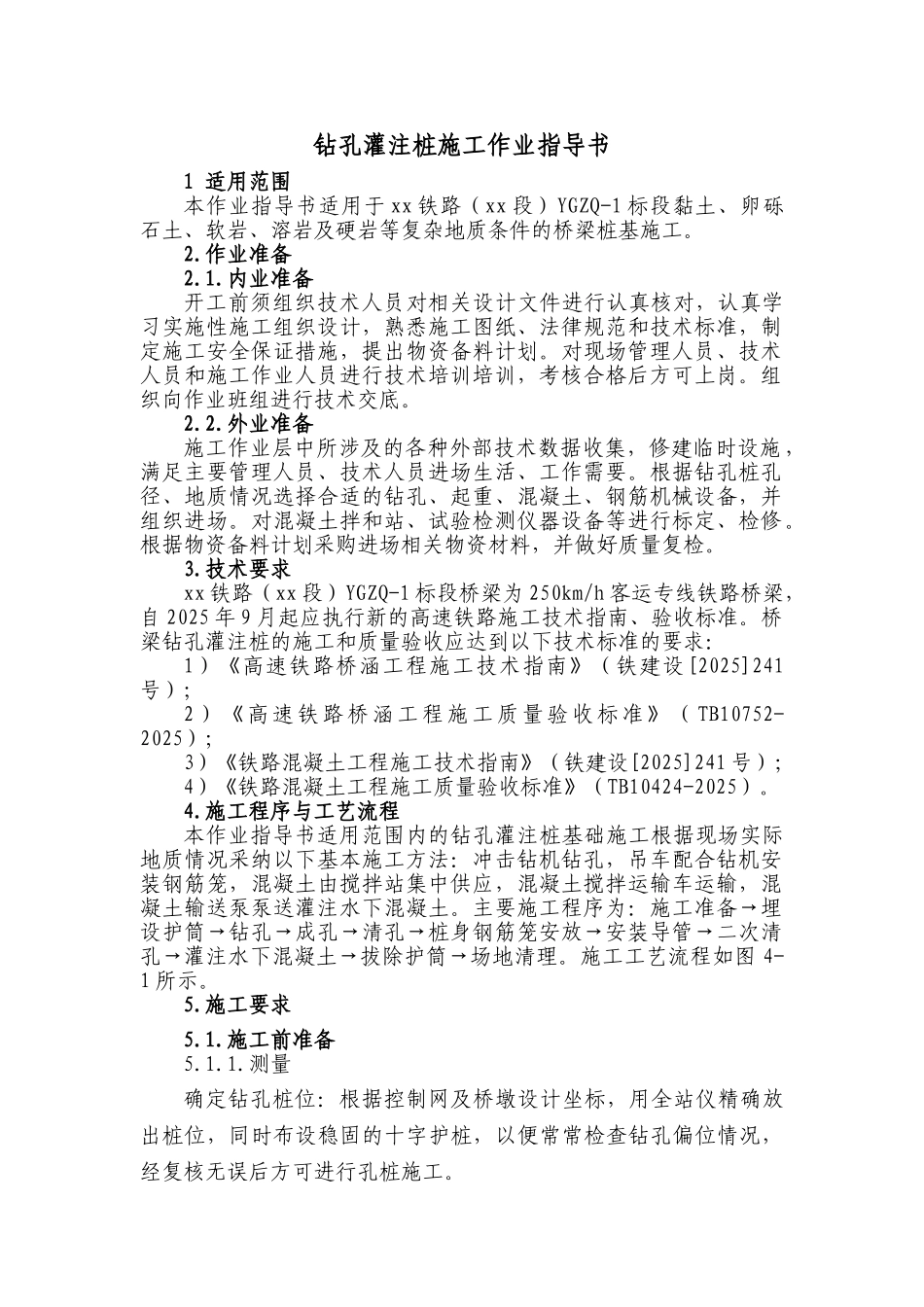

钻孔灌注桩施工作业指导书1 适用范围本作业指导书适用于 xx 铁路（xx 段）YGZQ-1 标段黏土、卵砾石土、软岩、溶岩及硬岩等复杂地质条件的桥梁桩基施工。2.作业准备2.1.内业准备开工前须组织技术人员对相关设计文件进行认真核对，认真学习实施性施工组织设计，熟悉施工图纸、法律规范和技术标准，制定施工安全保证措施，提出物资备料计划。对现场管理人员、技术人员和施工作业人员进行技术培训培训，考核合格后方可上岗。组织向作业班组进行技术交底。2.2.外业准备施工作业层中所涉及的各种外部技术数据收集，修建临时设施，满足主要管理人员、技术人员进场生活、工作需要。根据钻孔桩孔径、地质情况选择合适的钻孔、起重、混凝土、钢筋机械设备，并组织进场。对混凝土拌和站、试验检测仪器设备等进行标定、检修。根据物资备料计划采购进场相关物资材料，并做好质量复检。3.技术要求xx 铁路（xx 段）YGZQ-1 标段桥梁为 250km/h 客运专线铁路桥梁，自 2025 年 9 月起应执行新的高速铁路施工技术指南、验收标准。桥梁钻孔灌注桩的施工和质量验收应达到以下技术标准的要求：1）《高速铁路桥涵工程施工技术指南》（铁建设[2025]241号）；2）《高速铁路桥涵工程施工质量验收标准》（ TB10752-2025）；3）《铁路混凝土工程施工技术指南》（铁建设[2025]241 号）；4）《铁路混凝土工程施工质量验收标准》（TB10424-2025）。4.施工程序与工艺流程本作业指导书适用范围内的钻孔灌注桩基础施工根据现场实际地质情况采纳以下基本施工方法：冲击钻机钻孔，吊车配合钻机安装钢筋笼，混凝土由搅拌站集中供应，混凝土搅拌运输车运输，混凝土输送泵泵送灌注水下混凝土。主要施工程序为：施工准备→埋设护筒→钻孔→成孔→清孔→桩身钢筋笼安放→安装导管→二次清孔→灌注水下混凝土→拔除护筒→场地清理。施工工艺流程如图 4-1 所示。5.施工要求5.1.施工前准备5.1.1.测量确定钻孔桩位：根据控制网及桥墩设计坐标，用全站仪精确放出桩位，同时布设稳固的十字护桩，以便常常检查钻孔偏位情况，经复核无误后方可进行孔桩施工。5.1.2.场地平整及钻机安装钻机底座须为坚实地基上，以免施工过程中发生不均匀沉陷而造成孔位偏移。1）钻孔场地在旱地时，应清除杂物，换除软土，平整压实，场地位于陡坡时，可用枕木、型钢等搭设工作平台。2）在浅水中，宜用筑岛法施工，岛顶面高出施工水位 0.5 米左右，筑岛面积应按钻孔方法、钻机大小等要求决定。3)制浆...
