铁路大桥钻孔灌注桩基础施工作业指导书VIP专享

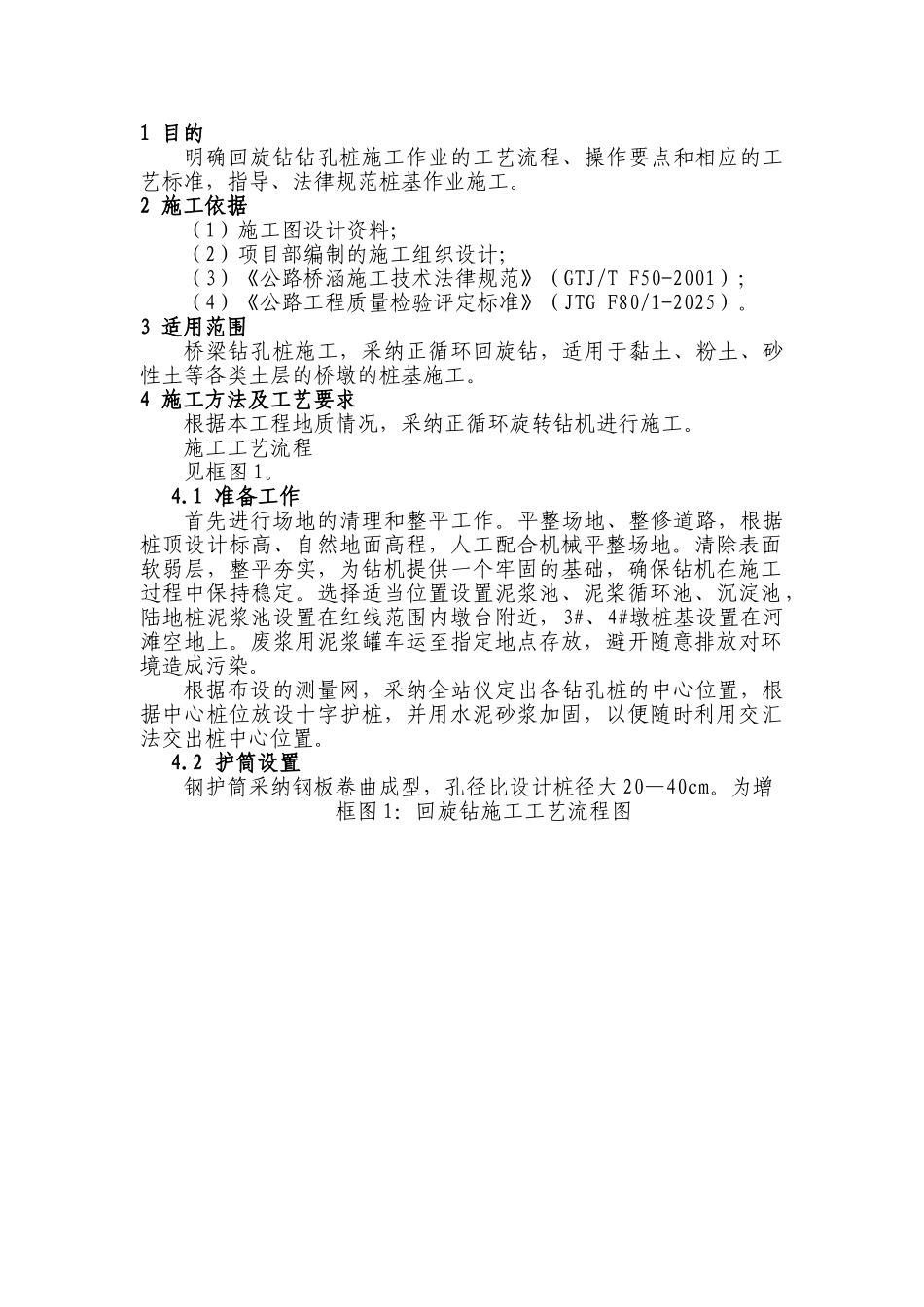

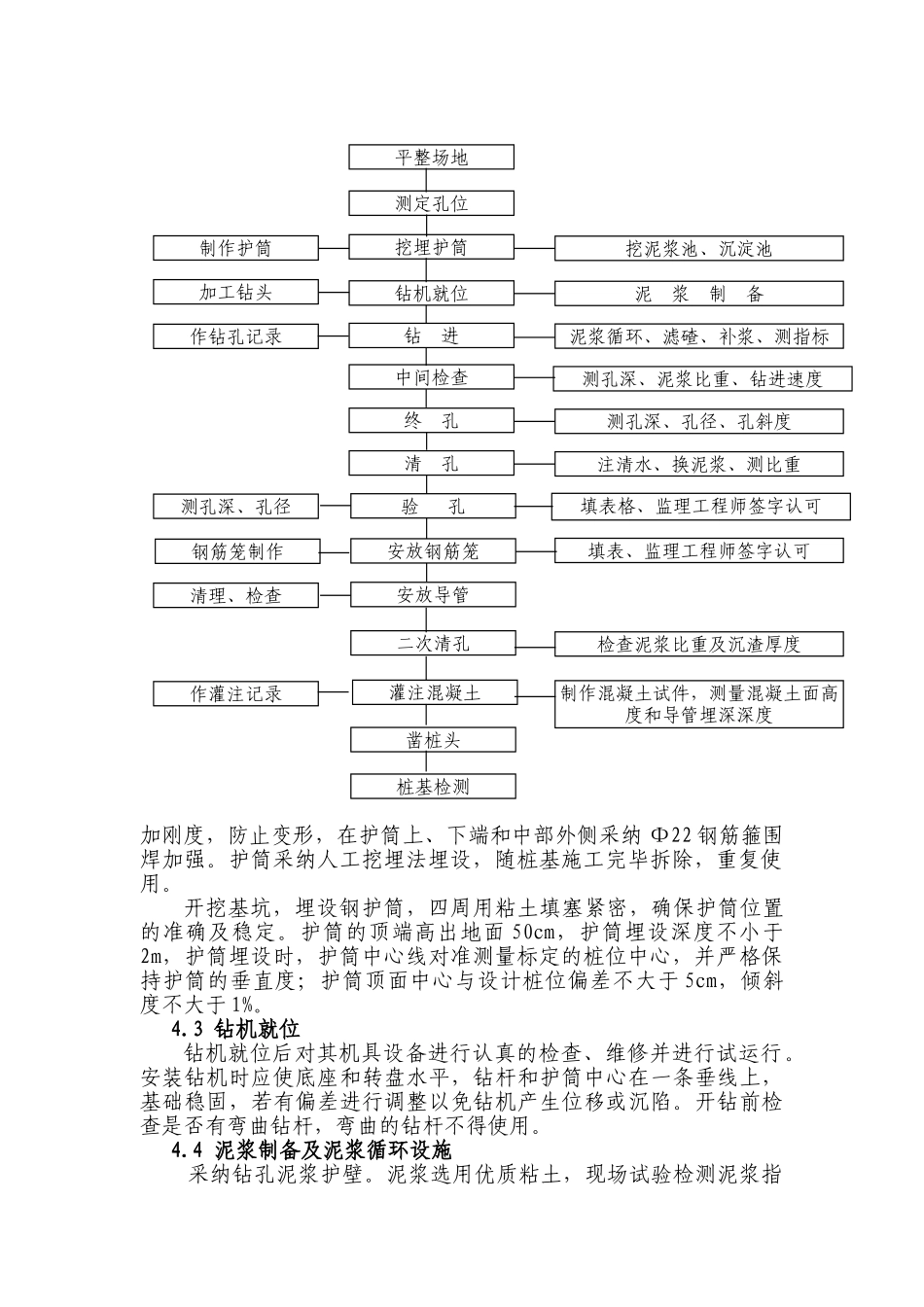

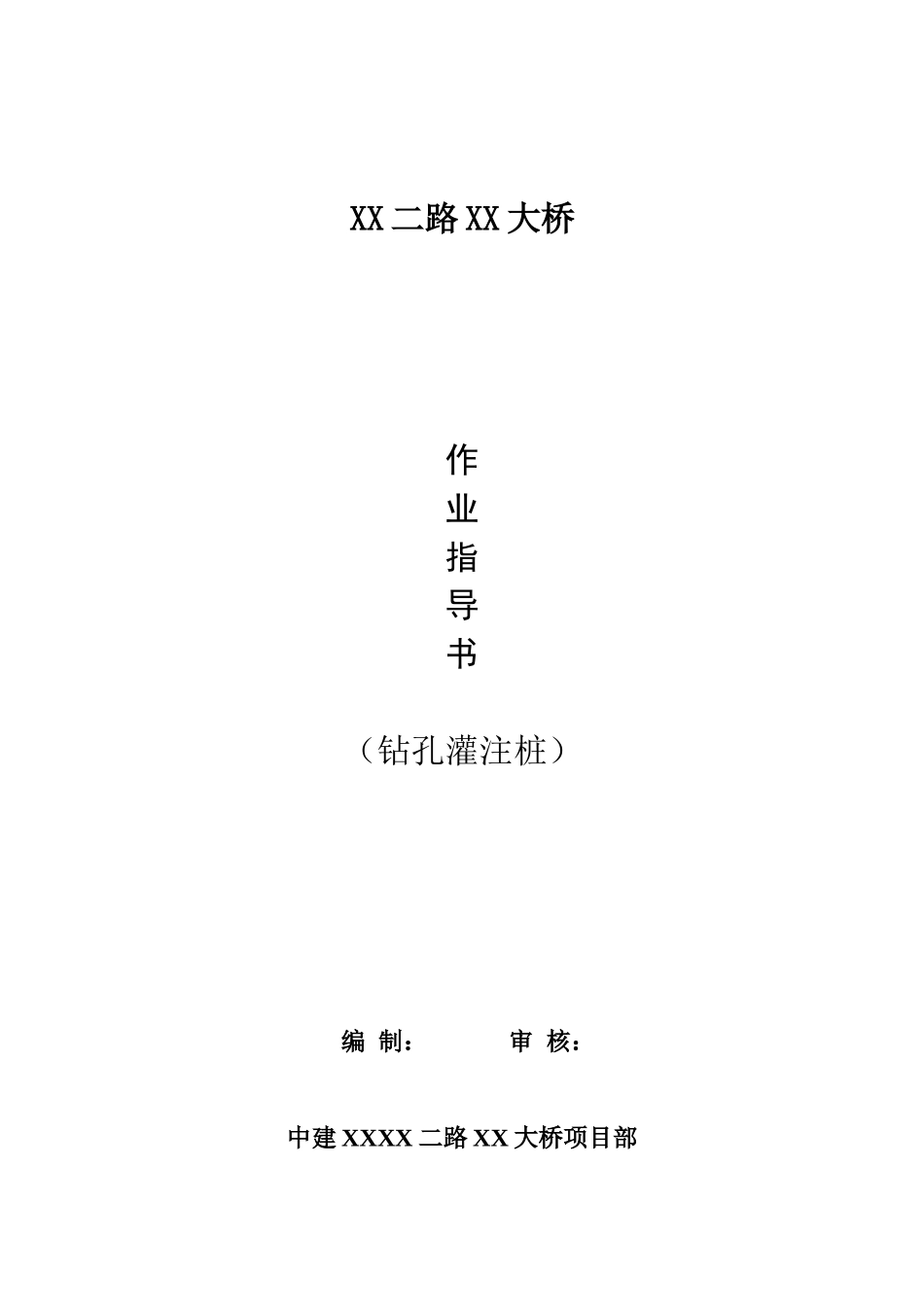

XX 二路 XX 大桥作业指导书（钻孔灌注桩） 编 制： 审 核： 中建 XXXX 二路 XX 大桥项目部1 目的明确回旋钻钻孔桩施工作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范桩基作业施工。2 施工依据（1）施工图设计资料；（2）项目部编制的施工组织设计；（3）《公路桥涵施工技术法律规范》（GTJ/T F50-2001）；（4）《公路工程质量检验评定标准》（JTG F80/1-2025）。3 适用范围桥梁钻孔桩施工，采纳正循环回旋钻，适用于黏土、粉土、砂性土等各类土层的桥墩的桩基施工。4 施工方法及工艺要求根据本工程地质情况，采纳正循环旋转钻机进行施工。施工工艺流程见框图 1。4.1 准备工作 首先进行场地的清理和整平工作。平整场地、整修道路，根据桩顶设计标高、自然地面高程，人工配合机械平整场地。清除表面软弱层，整平夯实，为钻机提供一个牢固的基础，确保钻机在施工过程中保持稳定。选择适当位置设置泥浆池、泥桨循环池、沉淀池，陆地桩泥浆池设置在红线范围内墩台附近，3#、4#墩桩基设置在河滩空地上。废浆用泥浆罐车运至指定地点存放，避开随意排放对环境造成污染。根据布设的测量网，采纳全站仪定出各钻孔桩的中心位置，根据中心桩位放设十字护桩，并用水泥砂浆加固，以便随时利用交汇法交出桩中心位置。4.2 护筒设置钢护筒采纳钢板卷曲成型，孔径比设计桩径大 20—40cm。为增框图 1：回旋钻施工工艺流程图加刚度，防止变形，在护筒上、下端和中部外侧采纳 Φ22 钢筋箍围焊加强。护筒采纳人工挖埋法埋设，随桩基施工完毕拆除，重复使用。开挖基坑，埋设钢护筒，四周用粘土填塞紧密，确保护筒位置的准确及稳定。护筒的顶端高出地面 50cm，护筒埋设深度不小于2m，护筒埋设时，护筒中心线对准测量标定的桩位中心，并严格保持护筒的垂直度；护筒顶面中心与设计桩位偏差不大于 5cm，倾斜度不大于 1%。4.3 钻机就位钻机就位后对其机具设备进行认真的检查、维修并进行试运行。安装钻机时应使底座和转盘水平，钻杆和护筒中心在一条垂线上，基础稳固，若有偏差进行调整以免钻机产生位移或沉陷。开钻前检查是否有弯曲钻杆，弯曲的钻杆不得使用。4.4 泥浆制备及泥浆循环设施采纳钻孔泥浆护壁。泥浆选用优质粘土，现场试验检测泥浆指平整场地凿桩头测定孔位挖埋护筒钻机就位钻 进制作护筒加工钻头中间检查终 孔清 孔验 孔安放钢筋笼安放导管二次清孔灌注混凝土挖泥浆池、沉淀池泥 浆 制 备泥浆循环、滤碴、补浆...
