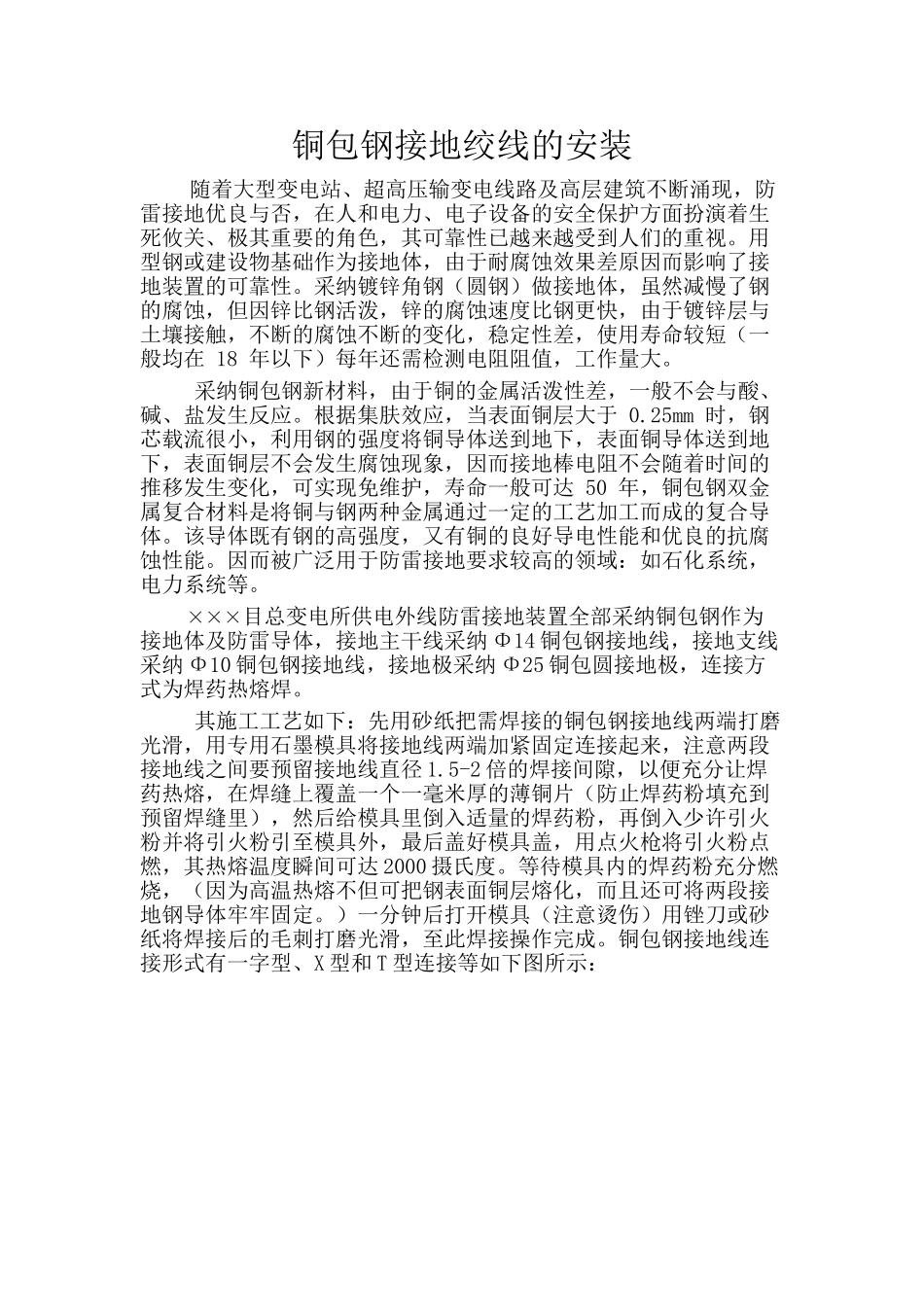

铜包钢接地绞线的安装 随着大型变电站、超高压输变电线路及高层建筑不断涌现，防雷接地优良与否，在人和电力、电子设备的安全保护方面扮演着生死攸关、极其重要的角色，其可靠性已越来越受到人们的重视。用型钢或建设物基础作为接地体，由于耐腐蚀效果差原因而影响了接地装置的可靠性。采纳镀锌角钢（圆钢）做接地体，虽然减慢了钢的腐蚀，但因锌比钢活泼，锌的腐蚀速度比钢更快，由于镀锌层与土壤接触，不断的腐蚀不断的变化，稳定性差，使用寿命较短（一般均在 18 年以下）每年还需检测电阻阻值，工作量大。采纳铜包钢新材料，由于铜的金属活泼性差，一般不会与酸、碱、盐发生反应。根据集肤效应，当表面铜层大于 0.25mm 时，钢芯载流很小，利用钢的强度将铜导体送到地下，表面铜导体送到地下，表面铜层不会发生腐蚀现象，因而接地棒电阻不会随着时间的推移发生变化，可实现免维护，寿命一般可达 50 年，铜包钢双金属复合材料是将铜与钢两种金属通过一定的工艺加工而成的复合导体。该导体既有钢的高强度，又有铜的良好导电性能和优良的抗腐蚀性能。因而被广泛用于防雷接地要求较高的领域：如石化系统，电力系统等。×××目总变电所供电外线防雷接地装置全部采纳铜包钢作为接地体及防雷导体，接地主干线采纳 Φ14 铜包钢接地线，接地支线采纳 Φ10 铜包钢接地线，接地极采纳 Φ25 铜包圆接地极，连接方式为焊药热熔焊。其施工工艺如下：先用砂纸把需焊接的铜包钢接地线两端打磨光滑，用专用石墨模具将接地线两端加紧固定连接起来，注意两段接地线之间要预留接地线直径 1.5-2 倍的焊接间隙，以便充分让焊药热熔，在焊缝上覆盖一个一毫米厚的薄铜片（防止焊药粉填充到预留焊缝里），然后给模具里倒入适量的焊药粉，再倒入少许引火粉并将引火粉引至模具外，最后盖好模具盖，用点火枪将引火粉点燃，其热熔温度瞬间可达 2000 摄氏度。等待模具内的焊药粉充分燃烧，（因为高温热熔不但可把钢表面铜层熔化，而且还可将两段接地钢导体牢牢固定。）一分钟后打开模具（注意烫伤）用锉刀或砂纸将焊接后的毛刺打磨光滑，至此焊接操作完成。铜包钢接地线连接形式有一字型、X 型和 T 型连接等如下图所示： 与镀锌扁钢等接地体比较，铜包钢接地线的特点：1 、防腐特性更优： 双金属内部无残留，耐腐蚀性更优。水平连铸工艺采纳高温熔化，残留物被煅烧后溢出铜面，不会残留在铜包钢导体内，因而内部不会出现腐蚀现象。 2 、电气性能更佳...
