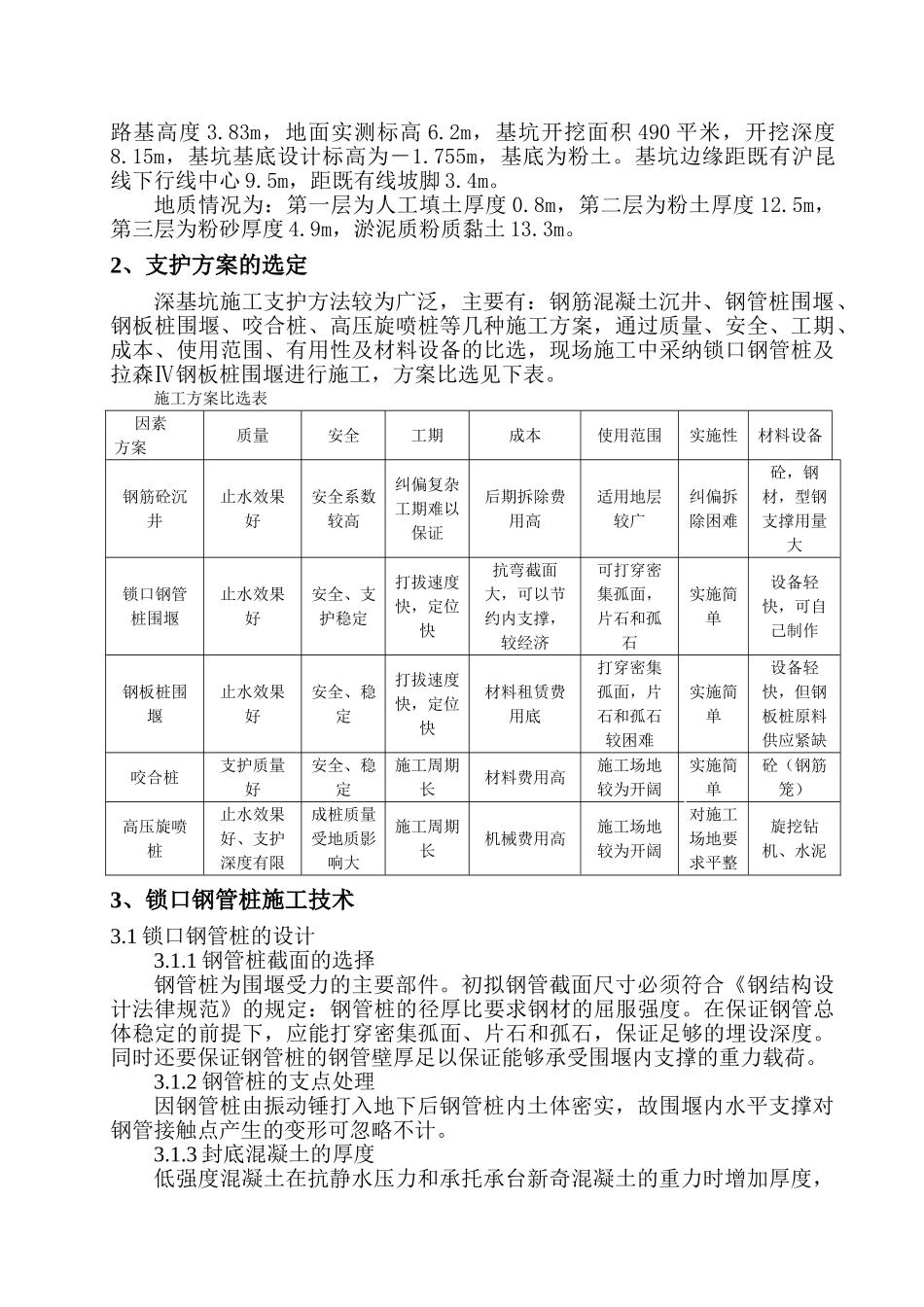

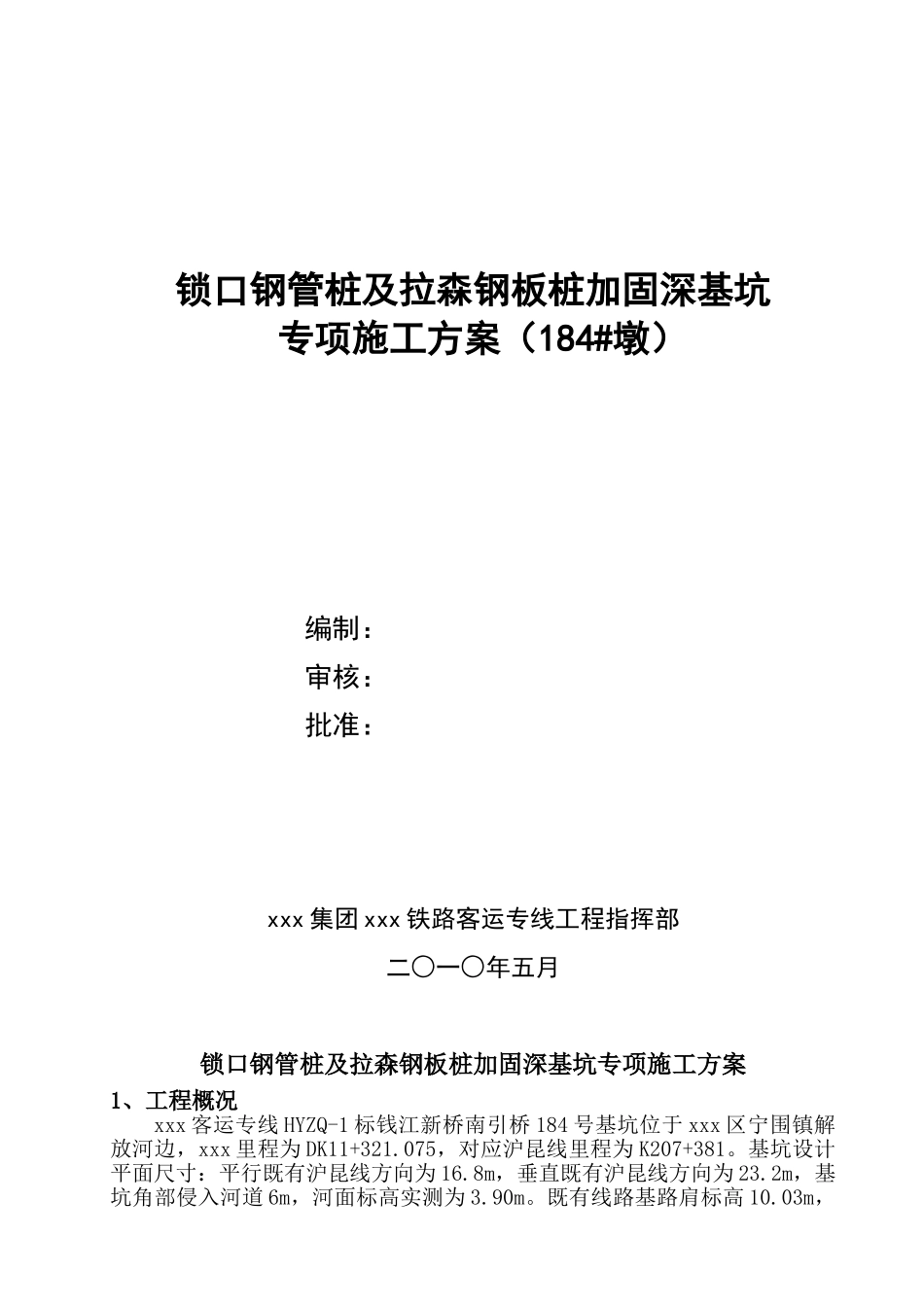

锁口钢管桩及拉森钢板桩加固深基坑 专项施工方案（184#墩）编制：审核：批准：xxx 集团 xxx 铁路客运专线工程指挥部二○一○年五月锁口钢管桩及拉森钢板桩加固深基坑专项施工方案1、工程概况xxx 客运专线 HYZQ-1 标钱江新桥南引桥 184 号基坑位于 xxx 区宁围镇解放河边，xxx 里程为 DK11+321.075，对应沪昆线里程为 K207+381。基坑设计平面尺寸：平行既有沪昆线方向为 16.8m，垂直既有沪昆线方向为 23.2m，基坑角部侵入河道 6m，河面标高实测为 3.90m。既有线路基路肩标高 10.03m，路基高度 3.83m，地面实测标高 6.2m，基坑开挖面积 490 平米，开挖深度8.15m，基坑基底设计标高为－1.755m，基底为粉土。基坑边缘距既有沪昆线下行线中心 9.5m，距既有线坡脚 3.4m。地质情况为：第一层为人工填土厚度 0.8m，第二层为粉土厚度 12.5m，第三层为粉砂厚度 4.9m，淤泥质粉质黏土 13.3m。2、支护方案的选定深基坑施工支护方法较为广泛，主要有：钢筋混凝土沉井、钢管桩围堰、钢板桩围堰、咬合桩、高压旋喷桩等几种施工方案，通过质量、安全、工期、成本、使用范围、有用性及材料设备的比选，现场施工中采纳锁口钢管桩及拉森Ⅳ钢板桩围堰进行施工，方案比选见下表。施工方案比选表 因素 方案质量安全工期成本使用范围实施性材料设备钢筋砼沉井止水效果好安全系数较高纠偏复杂工期难以保证后期拆除费用高适用地层较广纠偏拆除困难砼，钢材，型钢支撑用量大锁口钢管桩围堰止水效果好安全、支护稳定打拔速度快，定位快抗弯截面大，可以节约内支撑，较经济可打穿密集孤面，片石和孤石实施简单设备轻快，可自己制作钢板桩围堰止水效果好安全、稳定打拔速度快，定位快材料租赁费用底打穿密集孤面，片石和孤石较困难实施简单设备轻快，但钢板桩原料供应紧缺咬合桩支护质量好安全、稳定施工周期长材料费用高施工场地较为开阔实施简单砼（钢筋笼）高压旋喷桩止水效果好、支护深度有限成桩质量受地质影响大施工周期长机械费用高施工场地较为开阔对施工场地要求平整旋挖钻机、水泥3、锁口钢管桩施工技术3.1 锁口钢管桩的设计3.1.1 钢管桩截面的选择钢管桩为围堰受力的主要部件。初拟钢管截面尺寸必须符合《钢结构设计法律规范》的规定：钢管桩的径厚比要求钢材的屈服强度。在保证钢管总体稳定的前提下，应能打穿密集孤面、片石和孤石，保证足够的埋设深度。同时还要保证钢管桩的钢管壁厚足以保证能够承受围堰内支撑的重力载荷。3.1.2...
