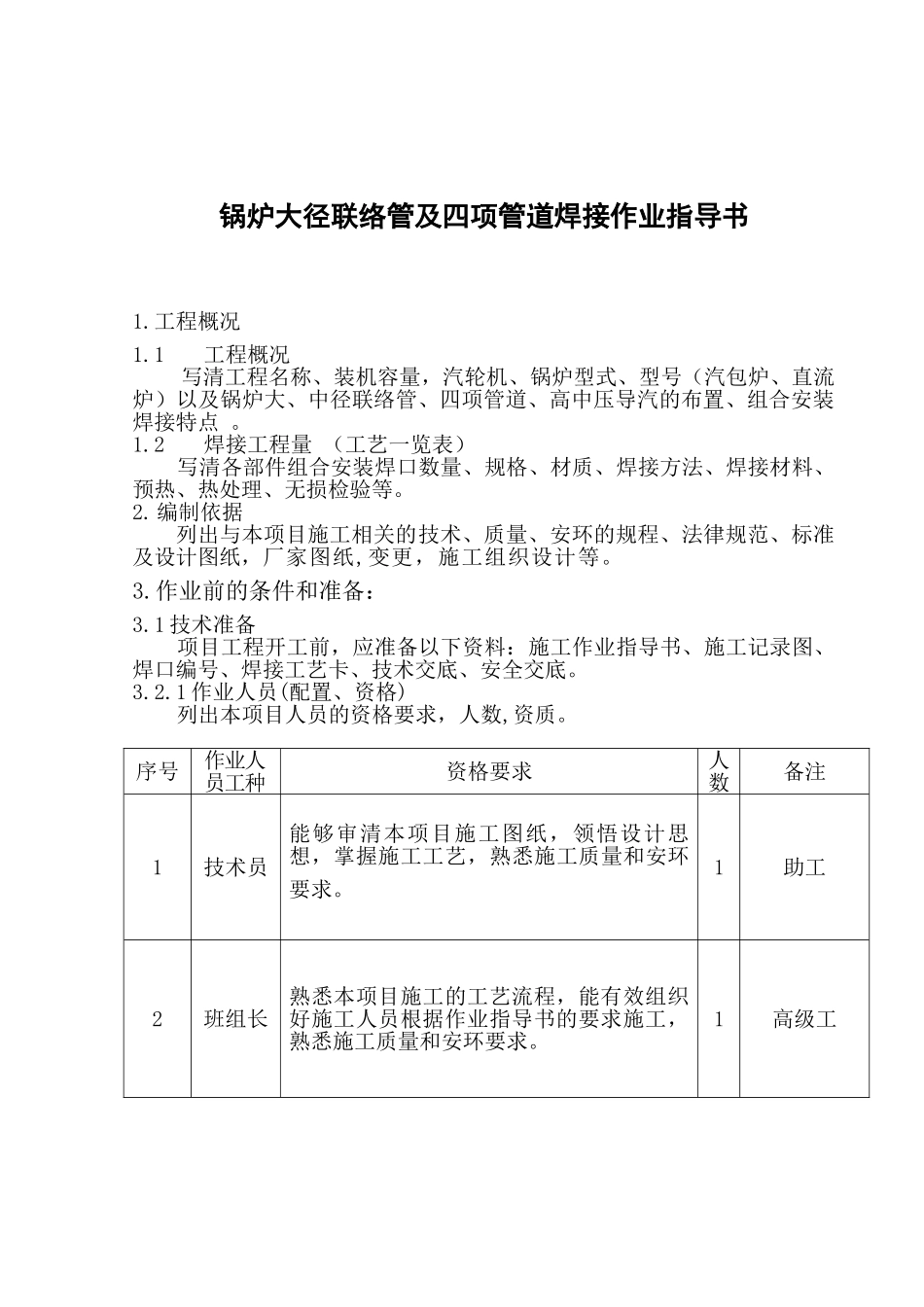

锅炉大径联络管及四项管道焊接作业指导书

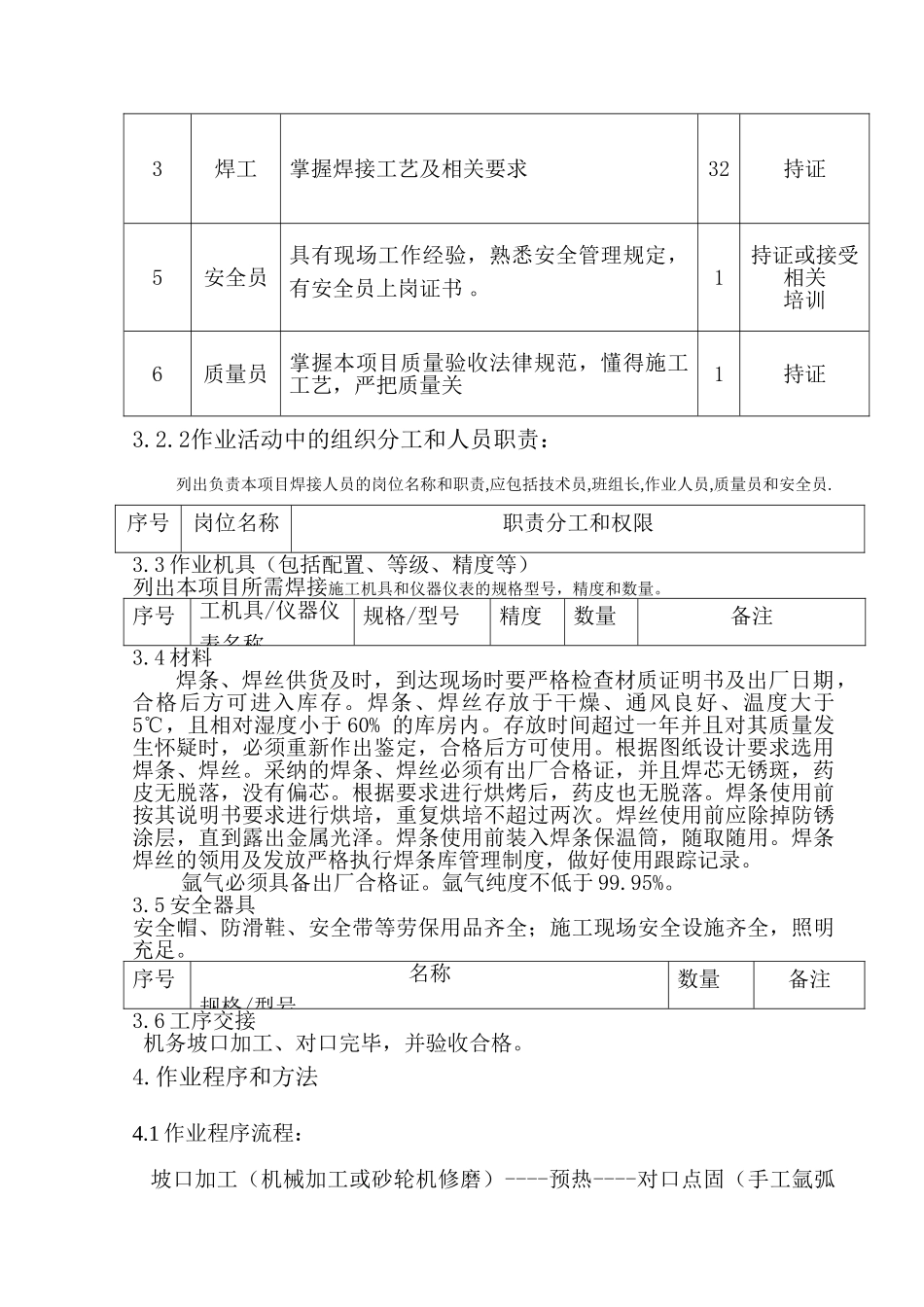

锅炉大径联络管及四项管道焊接作业指导书1.工程概况1.1 工程概况 写清工程名称、装机容量，汽轮机、锅炉型式、型号（汽包炉、直流炉）以及锅炉大、中径联络管、四项管道、高中压导汽的布置、组合安装焊接特点 。1.2 焊接工程量 （工艺一览表） 写清各部件组合安装焊口数量、规格、材质、焊接方法、焊接材料、预热、热处理、无损检验等。2.编制依据列出与本项目施工相关的技术、质量、安环的规程、法律规范、标准及设计图纸，厂家图纸,变更，施工组织设计等。3.作业前的条件和准备：3.1 技术准备 项目工程开工前，应准备以下资料：施工作业指导书、施工记录图、焊口编号、焊接工艺卡、技术交底、安全交底。3.2.1 作业人员(配置、资格) 列出本项目人员的资格要求，人数,资质。序号作业人员工种资格要求人数备注1技术员能够审清本项目施工图纸，领悟设计思想，掌握施工工艺，熟悉施工质量和安环要求。 1助工2班组长熟悉本项目施工的工艺流程，能有效组织好施工人员根据作业指导书的要求施工，熟悉施工质量和安环要求。1高级工3焊工掌握焊接工艺及相关要求32持证5安全员具有现场工作经验，熟悉安全管理规定，有安全员上岗证书 。1持证或接受相关培训6质量员掌握本项目质量验收法律规范，懂得施工工艺，严把质量关1持证3.2.2作业活动中的组织分工和人员职责：列出负责本项目焊接人员的岗位名称和职责,应包括技术员,班组长,作业人员,质量员和安全员.序号岗位名称职责分工和权限3.3 作业机具（包括配置、等级、精度等） 列出本项目所需焊接施工机具和仪器仪表的规格型号，精度和数量。序号工机具/仪器仪表名称规格/型号精度数量备注3.4 材料 焊条、焊丝供货及时，到达现场时要严格检查材质证明书及出厂日期，合格后方可进入库存。焊条、焊丝存放于干燥、通风良好、温度大于5℃，且相对湿度小于 60% 的库房内。存放时间超过一年并且对其质量发生怀疑时，必须重新作出鉴定，合格后方可使用。根据图纸设计要求选用焊条、焊丝。采纳的焊条、焊丝必须有出厂合格证，并且焊芯无锈斑，药皮无脱落，没有偏芯。根据要求进行烘烤后，药皮也无脱落。焊条使用前按其说明书要求进行烘培，重复烘培不超过两次。焊丝使用前应除掉防锈涂层，直到露出金属光泽。焊条使用前装入焊条保温筒，随取随用。焊条焊丝的领用及发放严格执行焊条库管理制度，做好使用跟踪记录。氩气必须具备出厂合格证。氩气纯度不低于 99.95%。 3.5 安全器具 安全帽、防滑鞋、...
