锅炉电梯井安装

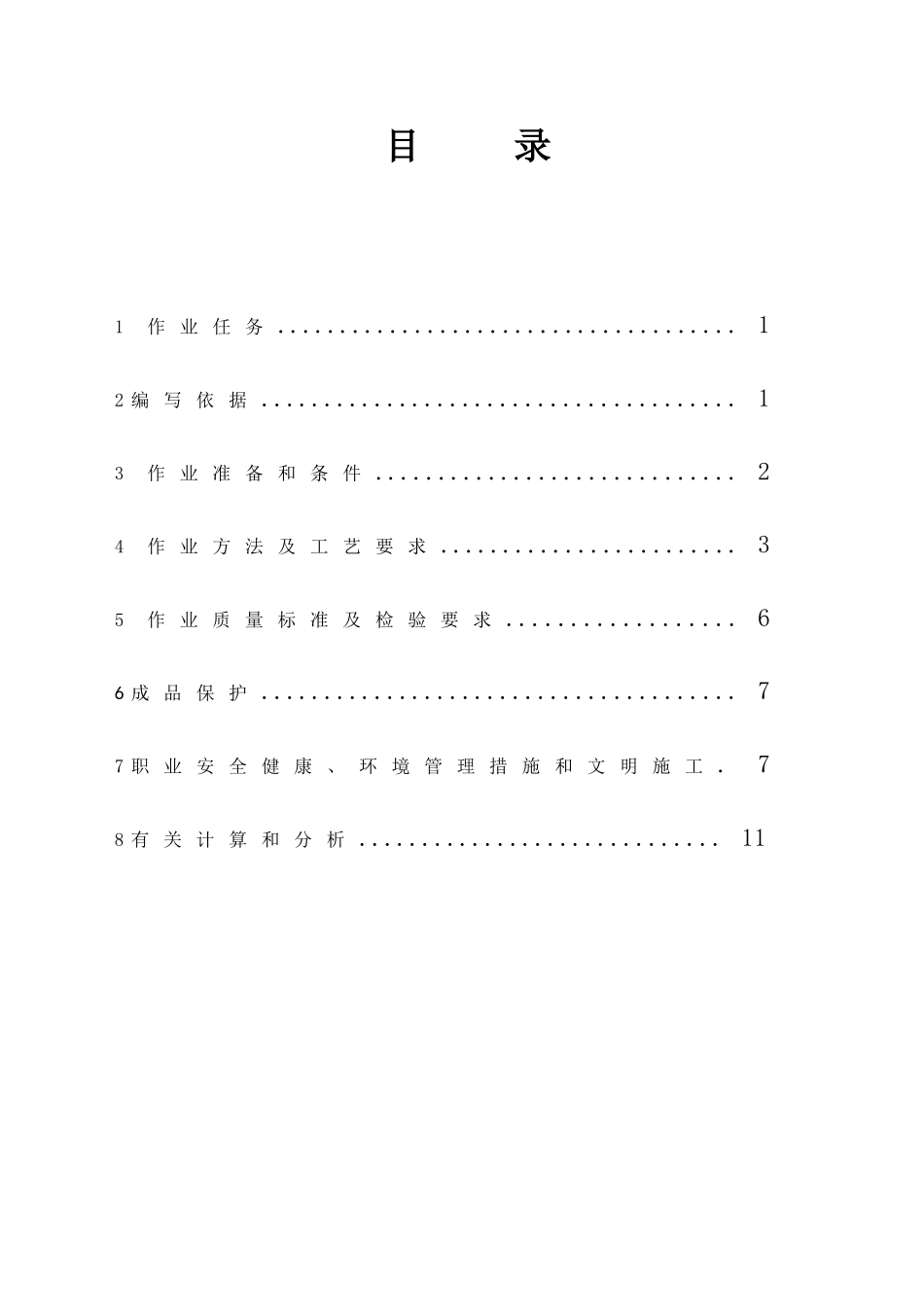

作 业 指 导 书编 号:工程名称： 作业项目名称：#2 锅炉电梯井安装编制单位： 批准： 安全： 质量：工程：审核： 编制： 时间：2025.6.11时间：2025.6.11时间：2025.6.11时间：2025.6.11时间：2025.6.11时间：2025.6.11出版日期2025.6.13版 次第一版目 录1 作 业 任 务 ..................................... 12 编 写 依 据 ...................................... 13 作 业 准 备 和 条 件 ............................. 24 作 业 方 法 及 工 艺 要 求 ........................ 35 作 业 质 量 标 准 及 检 验 要 求 .................. 66 成 品 保 护 ...................................... 77 职 业 安 全 健 康 、 环 境 管 理 措 施 和 文 明 施 工 .78 有 关 计 算 和 分 析 ............................. 111 作 业 任 务1.1 工 程 概 况 **** 电 厂 一 期 （ 2X300MW） 工 程 锅 炉 电 梯 井 由 安 徽省 **** 设 计 院 设 计 ， 高66.31 米 截 面 尺 寸3050*3050mm 。 电梯 井 主 立 柱 为 200×200×20 角 钢 ， A 、 C 面 横 向 支 撑 、 斜支 撑 为 63×6角 钢 ， B 面 横 向 支 撑 为 ＃ 10 工 字 钢 ， 斜 支撑为63×6角钢。电梯井分别在6.000， 12.600 ， 18.000 ， 29.400 ， 38.000 ， 46.400 ， 55.000 ， 66.310 米 层 设 侧 向 支 撑 及 钢 箍 与 锅 炉 钢 架 连 接 （ 与 锅 炉钢 架 焊 接 ， 焊 条 为 E50 型 ） 。 电 梯 井 封 闭 骨 架 采 纳 #8槽 钢 。锅 炉 电 梯 井 分 六 段 吊 装 ， 其 中 最 大 单 重 6.513吨 ，钢 结 构 总 安 装 工 程 量44.176 吨 。 彩 板 封 闭 面 积1070 平方 米 。钢 结 构 构 件 现 场 安 装 焊 缝 及 所 有 外 露 铁 件 防 腐为 ： 环 氧 富 锌 底 漆 一 度 ， 环 氧 中 间 漆 一 度 ， 聚 氨 脂面 漆 两 度 。1.2 施 工 范 围 本 工 程 施 工 范 围 包 括 ：#2 锅 炉 电 梯 井 钢 结 构 安装 。1.3 工 程 量1.3.1钢结构安装工程量 单位：kg序号构 件 名 称构 件 长度（ 米 ）单位数 量小 计1第 一 段 ...
