锅炉钢架安装作业指导书

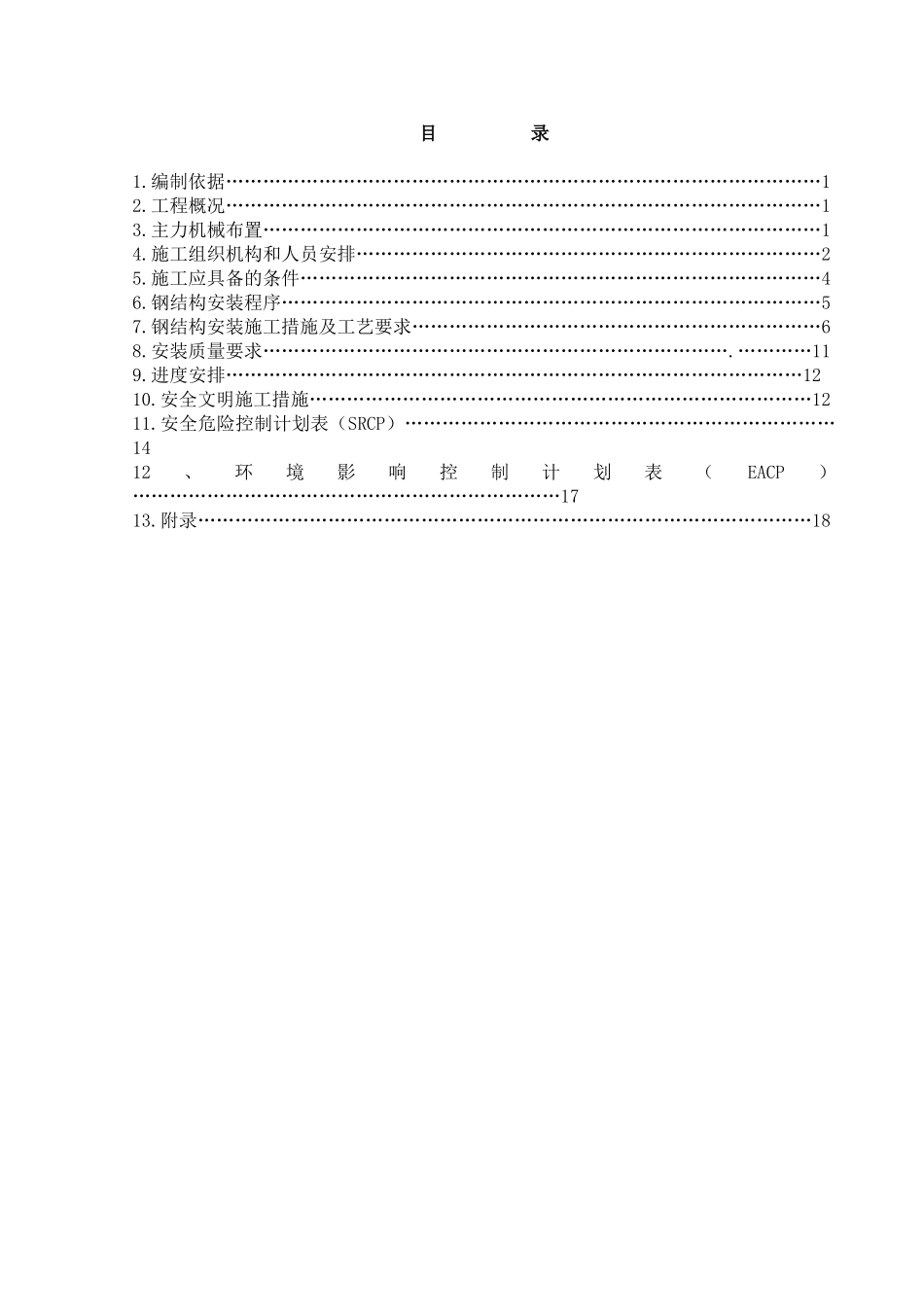

目 录1.编制依据……………………………………………………………………………………12.工程概况……………………………………………………………………………………13.主力机械布置………………………………………………………………………………14.施工组织机构和人员安排…………………………………………………………………25.施工应具备的条件…………………………………………………………………………46.钢结构安装程序……………………………………………………………………………57.钢结构安装施工措施及工艺要求…………………………………………………………68.安装质量要求………………………………………………………………….…………119.进度安排…………………………………………………………………………………1210.安全文明施工措施………………………………………………………………………1211.安全危险控制计划表（SRCP）……………………………………………………………1412、环境影响控制计划表（EACP）……………………………………………………………1713.附录………………………………………………………………………………………181.编制依据1.1****锅炉厂锅炉钢架安装图1.2****锅炉厂《构架安装说明书》1.3****锅炉厂《扭剪型高强度螺栓施工规程》1.4《电力建设施工及验收技术法律规范》锅炉机组篇 DL/T5047-951.5 1996 年版《火电施工质量检验及评定标准》锅炉机组篇1.6《钢结构工程施工质量验收法律规范》GB50205-20251.7《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20251.8《钢结构高强螺栓连接的设计、施工及验收规程》 JGJ82-911.9《钢结构工程质量检验评定标准》 GB50221-20011.10《施工组织总设计》 ****项目部2.工程概况******#7 锅炉由****锅炉厂设计生产，锅炉型号为 DG-1900/25.4-Ⅱ2。本锅炉是复合变压运行的超临界直流锅炉，一次再热、单炉膛、固态排渣、全钢悬吊结构、平衡通风、漏天布置、前后墙对冲燃烧。锅炉深度为 49000mm（K1 柱至 K5 柱），锅炉宽度 44500mm（G1 排柱至 G7 排柱），炉顶大梁顶部标高为 81920mm。锅炉钢架采纳 10.9级扭剪型高强螺栓连接，共分四层（含大板梁层），四周布置行走平台和绕带式钢性梁。具体各层钢结构的工程量如下表:名 称重量（KG）高 强 螺 栓 数 量（套）构 件 数 量 （件）螺栓连接件焊接件总计下部钢结构84254617015637116...
