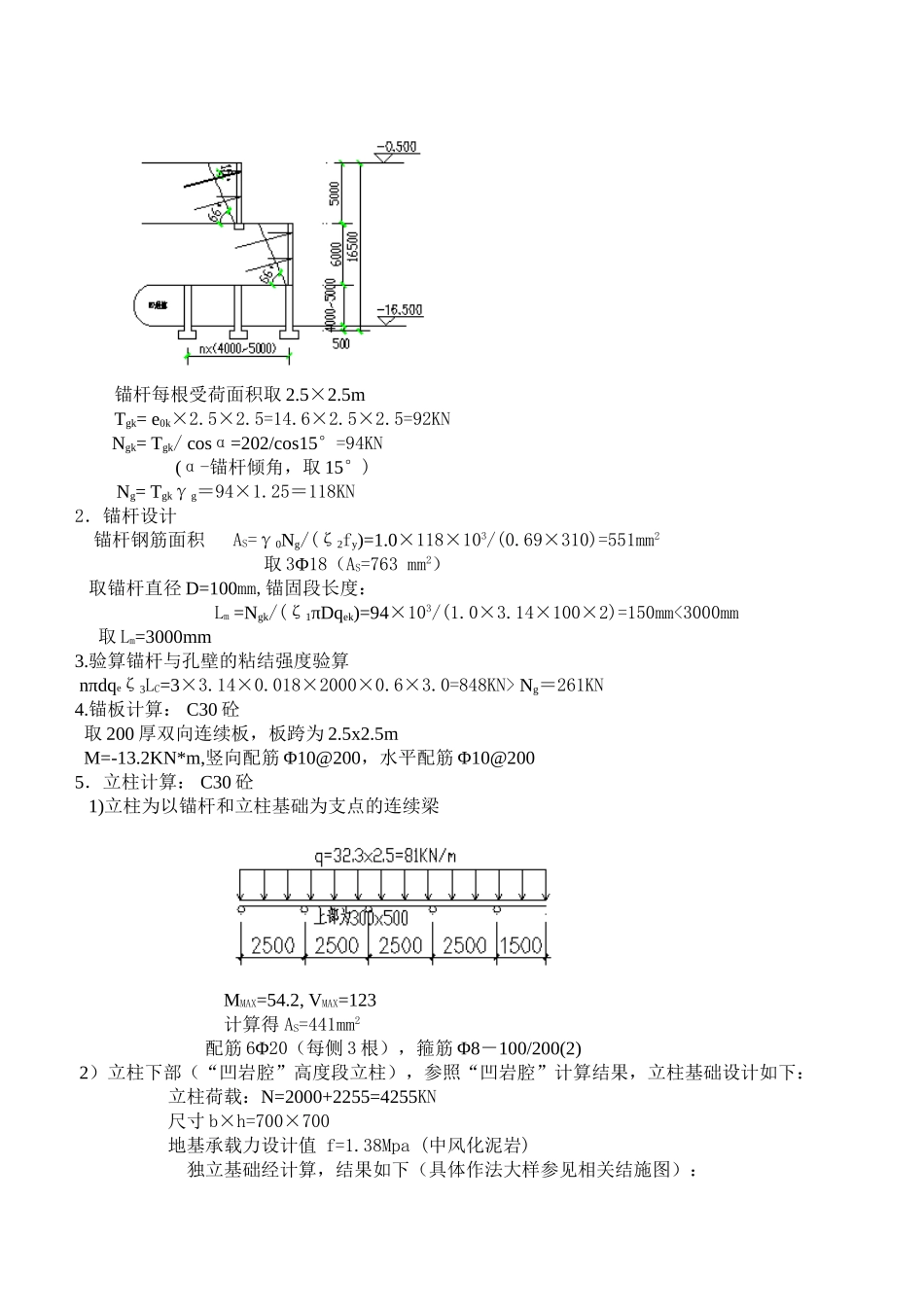

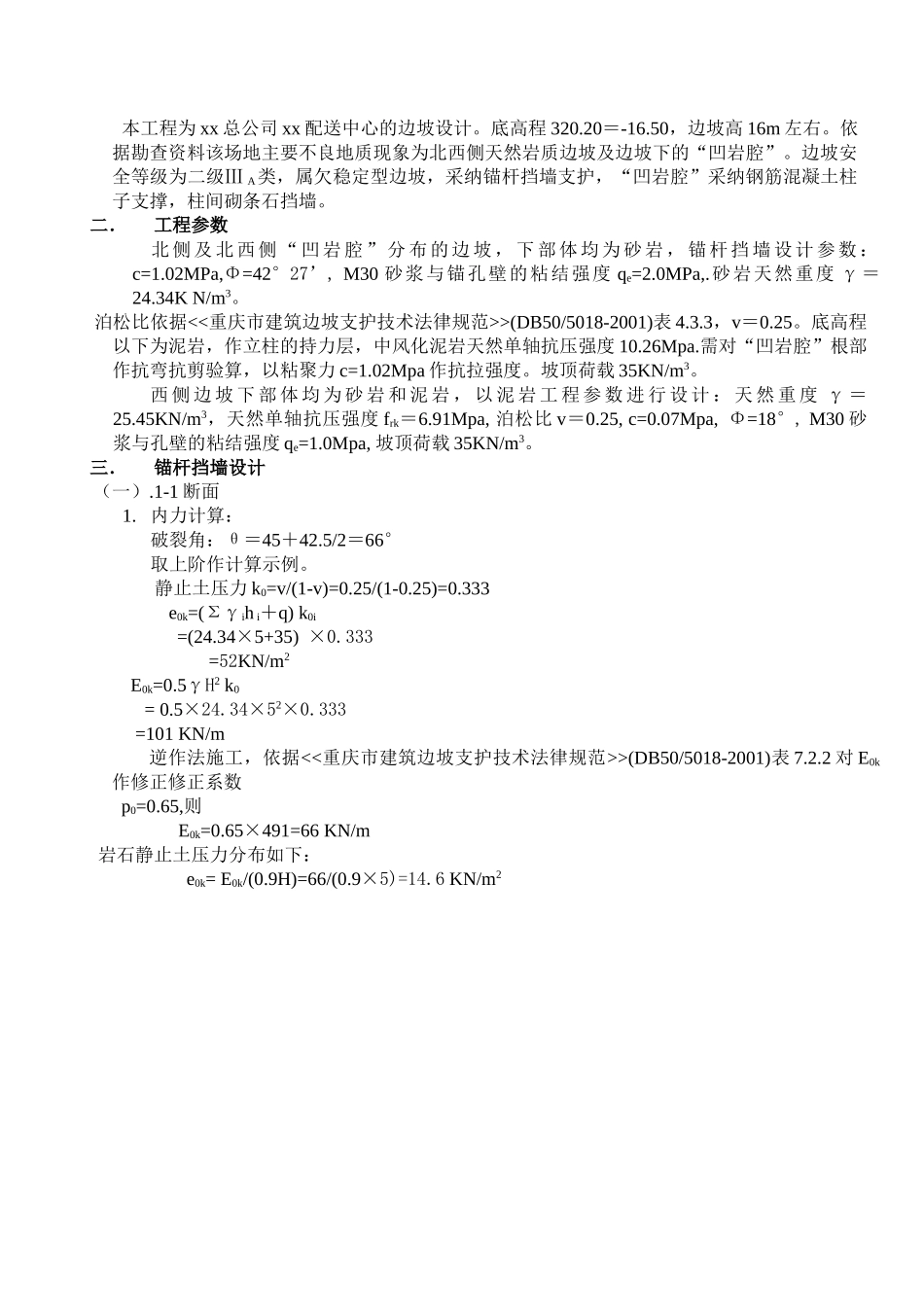

锚杆挡墙计算书工程编号 : 01-91 设 计 ： 审 核 ： 校 对 ： 日 期 ： 设计单位 ： 一．工程概况 本工程为 xx 总公司 xx 配送中心的边坡设计。底高程 320.20＝-16.50，边坡高 16m 左右。依据勘查资料该场地主要不良地质现象为北西侧天然岩质边坡及边坡下的“凹岩腔”。边坡安全等级为二级Ⅲ A类，属欠稳定型边坡，采纳锚杆挡墙支护，“凹岩腔”采纳钢筋混凝土柱子支撑，柱间砌条石挡墙。二．工程参数 北 侧 及 北 西 侧 “ 凹 岩 腔 ” 分 布 的 边 坡 ， 下 部 体 均 为 砂 岩 ， 锚 杆 挡 墙 设 计 参 数 ：c=1.02MPa,Φ=42°27’, M30 砂浆与锚孔壁的粘结强度 qe=2.0MPa,.砂岩天然重度 γ＝24.34K N/m3。 泊松比依据<<重庆市建筑边坡支护技术法律规范>>(DB50/5018-2001)表 4.3.3，v＝0.25。底高程以下为泥岩，作立柱的持力层，中风化泥岩天然单轴抗压强度 10.26Mpa.需对“凹岩腔”根部作抗弯抗剪验算，以粘聚力 c=1.02Mpa 作抗拉强度。坡顶荷载 35KN/m3。西 侧 边 坡 下 部 体 均 为 砂 岩 和 泥 岩 ， 以 泥 岩 工 程 参 数 进 行 设 计 ： 天 然 重 度 γ ＝25.45KN/m3，天然单轴抗压强度 frk＝6.91Mpa, 泊松比 v＝0.25, c=0.07Mpa, Φ=18°, M30 砂浆与孔壁的粘结强度 qe=1.0Mpa, 坡顶荷载 35KN/m3。三．锚杆挡墙设计（一）.1-1 断面1. 内力计算：破裂角：θ＝45＋42.5/2＝66°取上阶作计算示例。 静止土压力 k0=v/(1-v)=0.25/(1-0.25)=0.333 e0k=(Σγih i＋q) k0i =(24.34×5+35) ×0.333 =52KN/m2 E0k=0.5γH2 k0 = 0.5×24.34×52×0.333 =101 KN/m逆作法施工，依据<<重庆市建筑边坡支护技术法律规范>>(DB50/5018-2001)表 7.2.2 对 E0k作修正修正系数 p0=0.65,则E0k=0.65×491=66 KN/m 岩石静止土压力分布如下： e0k= E0k/(0.9H)=66/(0.9×5)=14.6 KN/m2 锚杆每根受荷面积取 2.5×2.5mTgk= e0k×2.5×2.5=14.6×2.5×2.5=92KNNgk= Tgk/ cosα=202/cos15°=94KN (α-锚杆倾角，取 15°) Ng= Tgkγg＝94×1.25＝118KN2．锚杆设计 锚杆钢筋面积 AS=γ0Ng/(ζ2fy)=1.0×118×103/(0.69×310)=551mm2 取 3Φ18（AS=763 mm2） 取锚杆直径 D=100mm,锚固段长度： Lm =Ngk/(ζ1πDqek)=94×103/(1.0×3.14×100×2)=150mm<3000mm 取 Lm=3000mm3.验算锚杆与孔壁的粘结强度验算...
