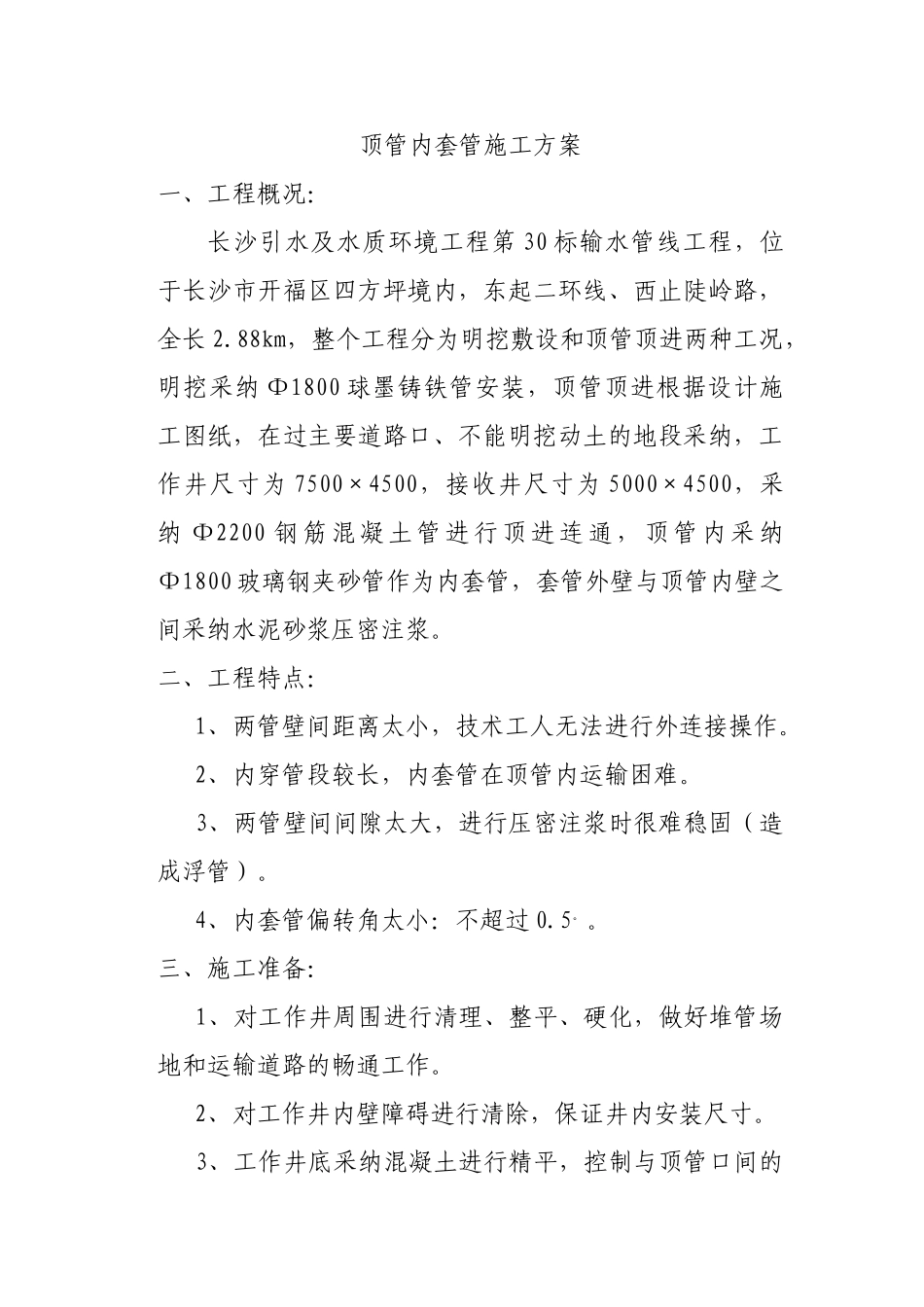

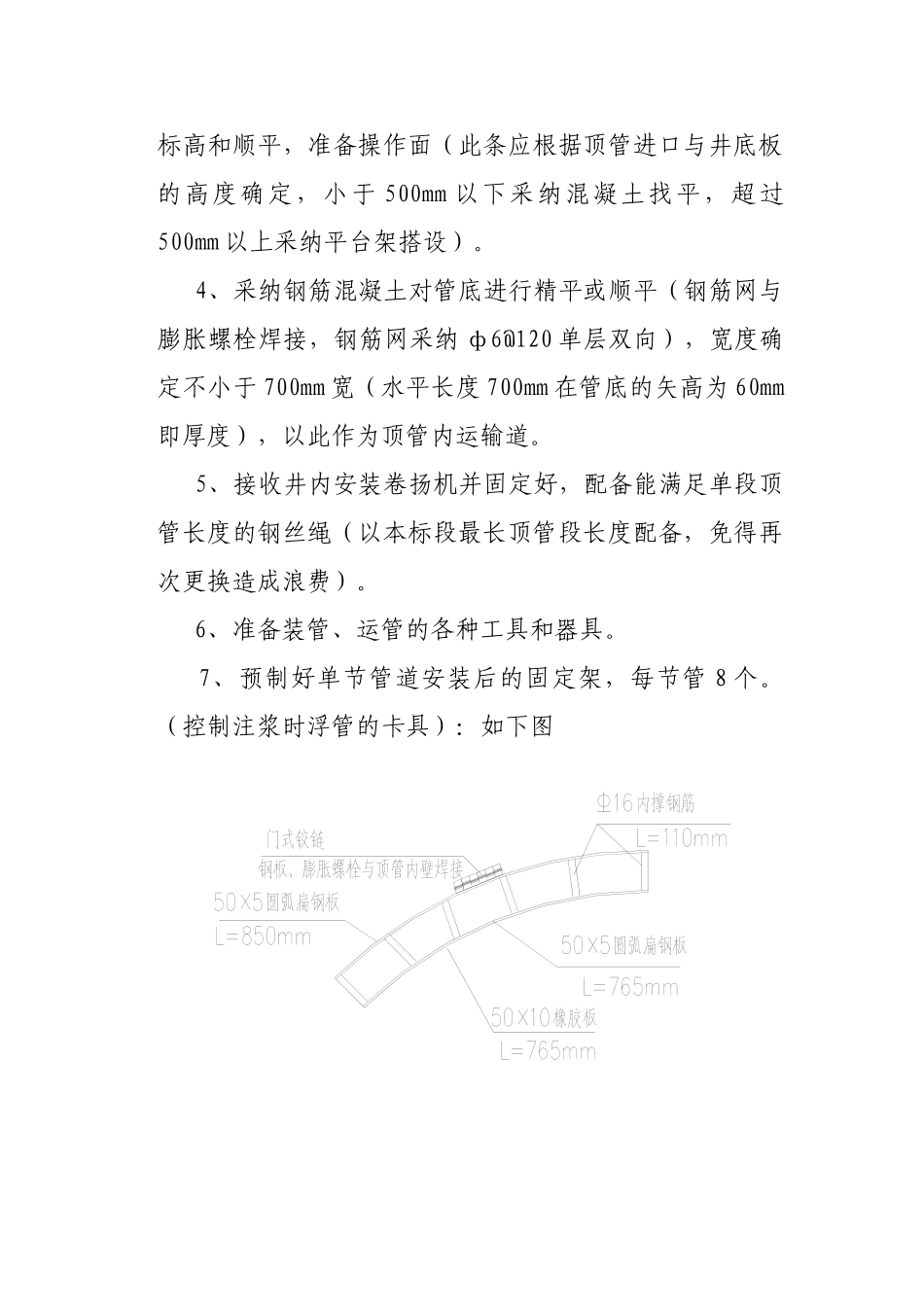

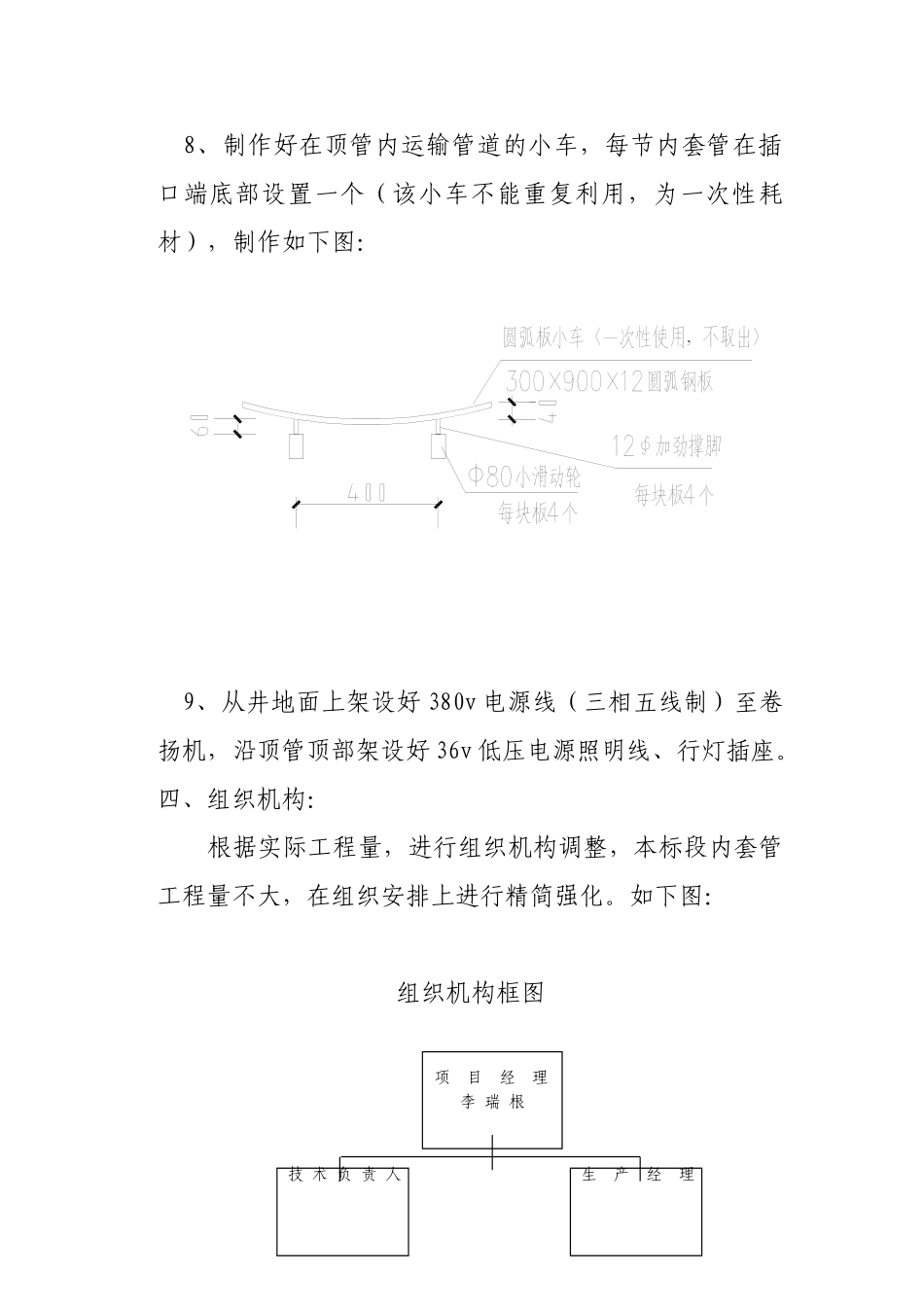

顶管内套管施工方案一、工程概况：长沙引水及水质环境工程第 30 标输水管线工程，位于长沙市开福区四方坪境内，东起二环线、西止陡岭路，全长 2.88km，整个工程分为明挖敷设和顶管顶进两种工况，明挖采纳 Ф1800 球墨铸铁管安装，顶管顶进根据设计施工图纸，在过主要道路口、不能明挖动土的地段采纳，工作井尺寸为 7500×4500，接收井尺寸为 5000×4500，采纳 Ф2200 钢筋混凝土管进行顶进连通，顶管内采纳Ф1800 玻璃钢夹砂管作为内套管，套管外壁与顶管内壁之间采纳水泥砂浆压密注浆。二、工程特点： 1、两管壁间距离太小，技术工人无法进行外连接操作。 2、内穿管段较长，内套管在顶管内运输困难。 3、两管壁间间隙太大，进行压密注浆时很难稳固（造成浮管）。 4、内套管偏转角太小：不超过 0.5。。三、施工准备： 1、对工作井周围进行清理、整平、硬化，做好堆管场地和运输道路的畅通工作。 2、对工作井内壁障碍进行清除，保证井内安装尺寸。 3、工作井底采纳混凝土进行精平，控制与顶管口间的标高和顺平，准备操作面（此条应根据顶管进口与井底板的高度确定，小于 500mm 以下采纳混凝土找平，超过500mm 以上采纳平台架搭设）。 4、采纳钢筋混凝土对管底进行精平或顺平（钢筋网与膨胀螺栓焊接，钢筋网采纳 ф6@120 单层双向），宽度确定不小于 700mm 宽（水平长度 700mm 在管底的矢高为 60mm即厚度），以此作为顶管内运输道。 5、接收井内安装卷扬机并固定好，配备能满足单段顶管长度的钢丝绳（以本标段最长顶管段长度配备，免得再次更换造成浪费）。 6、准备装管、运管的各种工具和器具。 7、预制好单节管道安装后的固定架，每节管 8 个。（控制注浆时浮管的卡具）：如下图 8、制作好在顶管内运输管道的小车，每节内套管在插口端底部设置一个（该小车不能重复利用，为一次性耗材），制作如下图： 9、从井地面上架设好 380v 电源线（三相五线制）至卷扬机，沿顶管顶部架设好 36v 低压电源照明线、行灯插座。四、组织机构：根据实际工程量，进行组织机构调整，本标段内套管工程量不大，在组织安排上进行精简强化。如下图：组织机构框图项 目 经 理 李 瑞 根技 术 负 责 人 生 产 经 理 姚 三 祥 张 学 宏现 现 现 现 现 场 场 场 场 场施 质 测 安 资工 检 量 全 料员 员 员 员 员汤 许 周 张 梁哲 泽 华 平 文 军 婷 敏起重工 电 工 焊 工 ...
