防波堤临时用电施工组织设计p

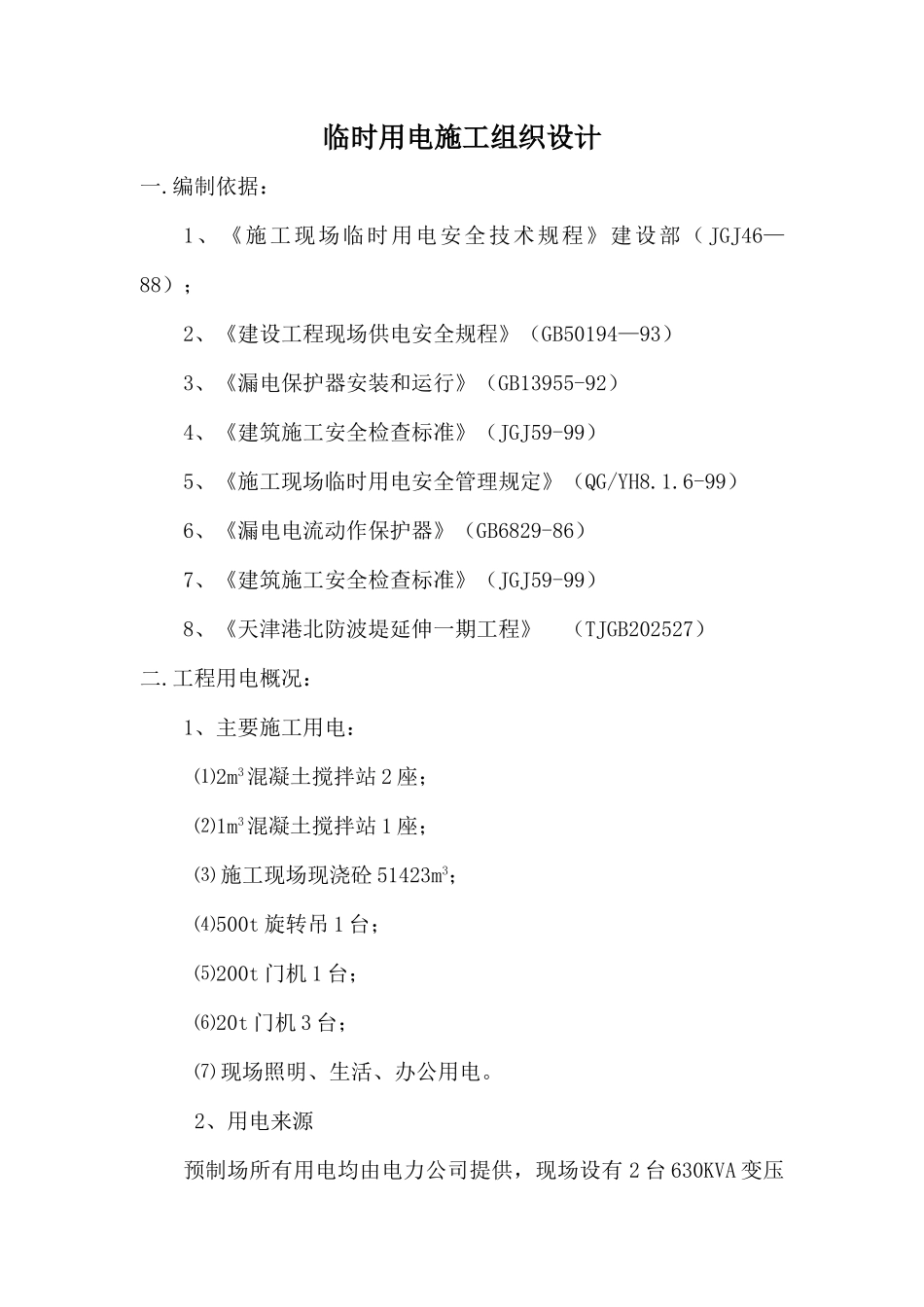

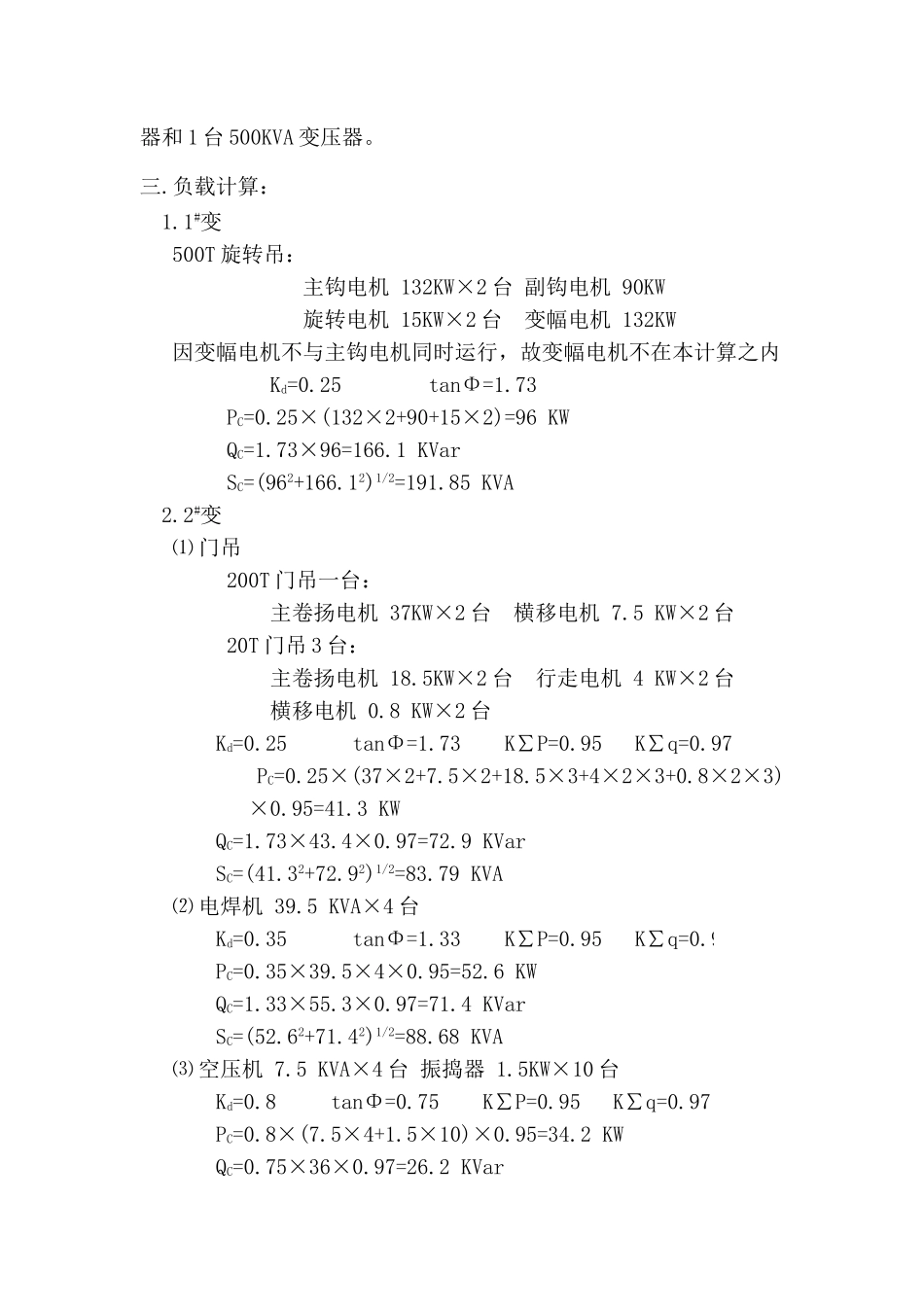

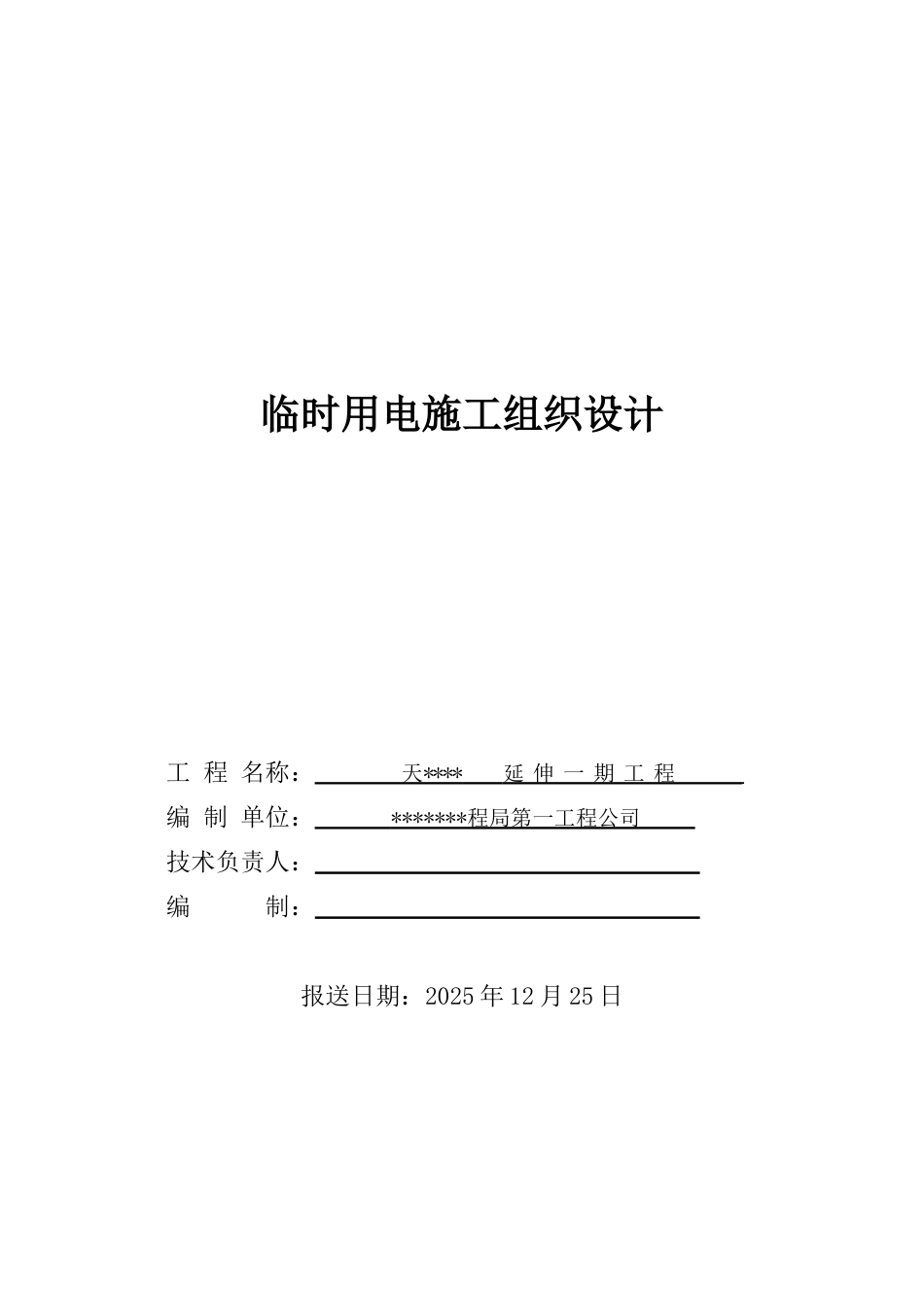

临时用电施工组织设计工 程 名称： 天 **** 延 伸 一 期 工 程 编 制 单位： ******* 程局第一工程公司 技术负责人： 编 制： 报送日期：2025 年 12 月 25 日临时用电施工组织设计一.编制依据：1、《施工现场临时用电安全技术规程》建设部（ JGJ46—88）；2、《建设工程现场供电安全规程》（GB50194—93）3、《漏电保护器安装和运行》（GB13955-92）4、《建筑施工安全检查标准》（JGJ59-99）5、《施工现场临时用电安全管理规定》（QG/YH8.1.6-99）6、《漏电电流动作保护器》（GB6829-86）7、《建筑施工安全检查标准》（JGJ59-99）8、《天津港北防波堤延伸一期工程》 （TJGB202527）二.工程用电概况：1、主要施工用电：⑴2m3混凝土搅拌站 2 座；⑵1m3混凝土搅拌站 1 座；⑶ 施工现场现浇砼 51423m3；⑷500t 旋转吊 1 台；⑸200t 门机 1 台；⑹20t 门机 3 台；⑺ 现场照明、生活、办公用电。2、用电来源预制场所有用电均由电力公司提供，现场设有 2 台 630KVA 变压器和 1 台 500KVA 变压器。三.负载计算：1.1#变 500T 旋转吊： 主钩电机 132KW×2 台 副钩电机 90KW 旋转电机 15KW×2 台 变幅电机 132KW 因变幅电机不与主钩电机同时运行，故变幅电机不在本计算之内 Kd=0.25 tanΦ=1.73 PC=0.25×(132×2+90+15×2)=96 KW QC=1.73×96=166.1 KVar SC=(962+166.12)1/2=191.85 KVA2.2#变 ⑴ 门吊200T 门吊一台： 主卷扬电机 37KW×2 台 横移电机 7.5 KW×2 台 20T 门吊 3 台： 主卷扬电机 18.5KW×2 台 行走电机 4 KW×2 台 横移电机 0.8 KW×2 台 Kd=0.25 tanΦ=1.73 K∑P=0.95 K∑q=0.97 PC=0.25×(37×2+7.5×2+18.5×3+4×2×3+0.8×2×3) ×0.95=41.3 KW QC=1.73×43.4×0.97=72.9 KVar SC=(41.32+72.92)1/2=83.79 KVA⑵ 电焊机 39.5 KVA×4 台 Kd=0.35 tanΦ=1.33 K∑P=0.95 K∑q=0.97 PC=0.35×39.5×4×0.95=52.6 KW QC=1.33×55.3×0.97=71.4 KVar SC=(52.62+71.42)1/2=88.68 KVA ⑶ 空压机 7.5 KVA×4 台 振捣器 1.5KW×10 台 Kd=0.8 tanΦ=0.75 K∑P=0.95 K∑q=0.97 PC=0.8×(7.5×4+1.5×10)×0.95=34.2 KW QC=0.75×36×0.97=26.2 KVar SC=(34.22+26.22)1/2=43.08 KVA ⑷ 现场照明 12KW Kd=0.8 tanΦ=0 PC=0.8×12×0.95=9.2 KW QC=0 SC=9.2 KVA ⑸ 班组 20KW Kd=0.85 tanΦ=...
