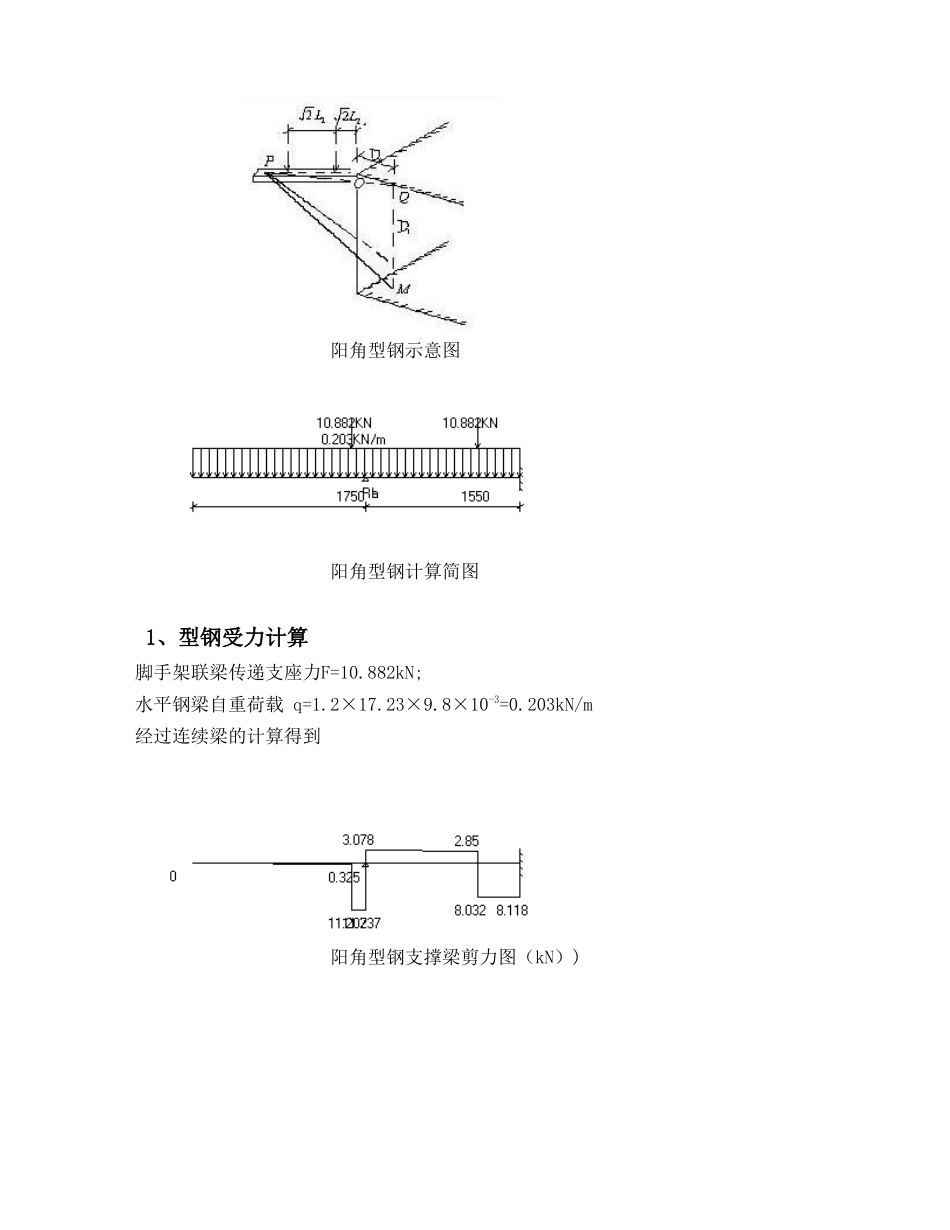

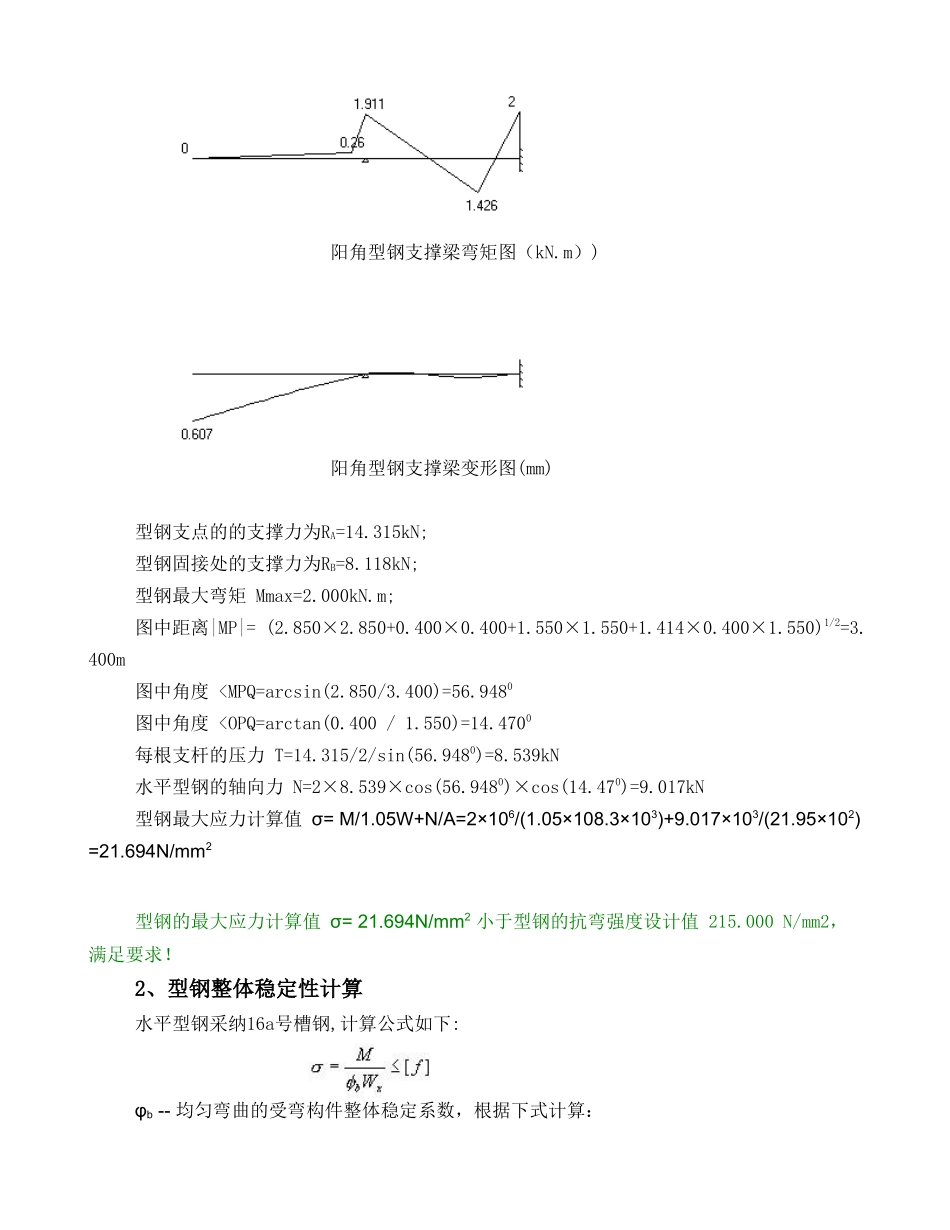

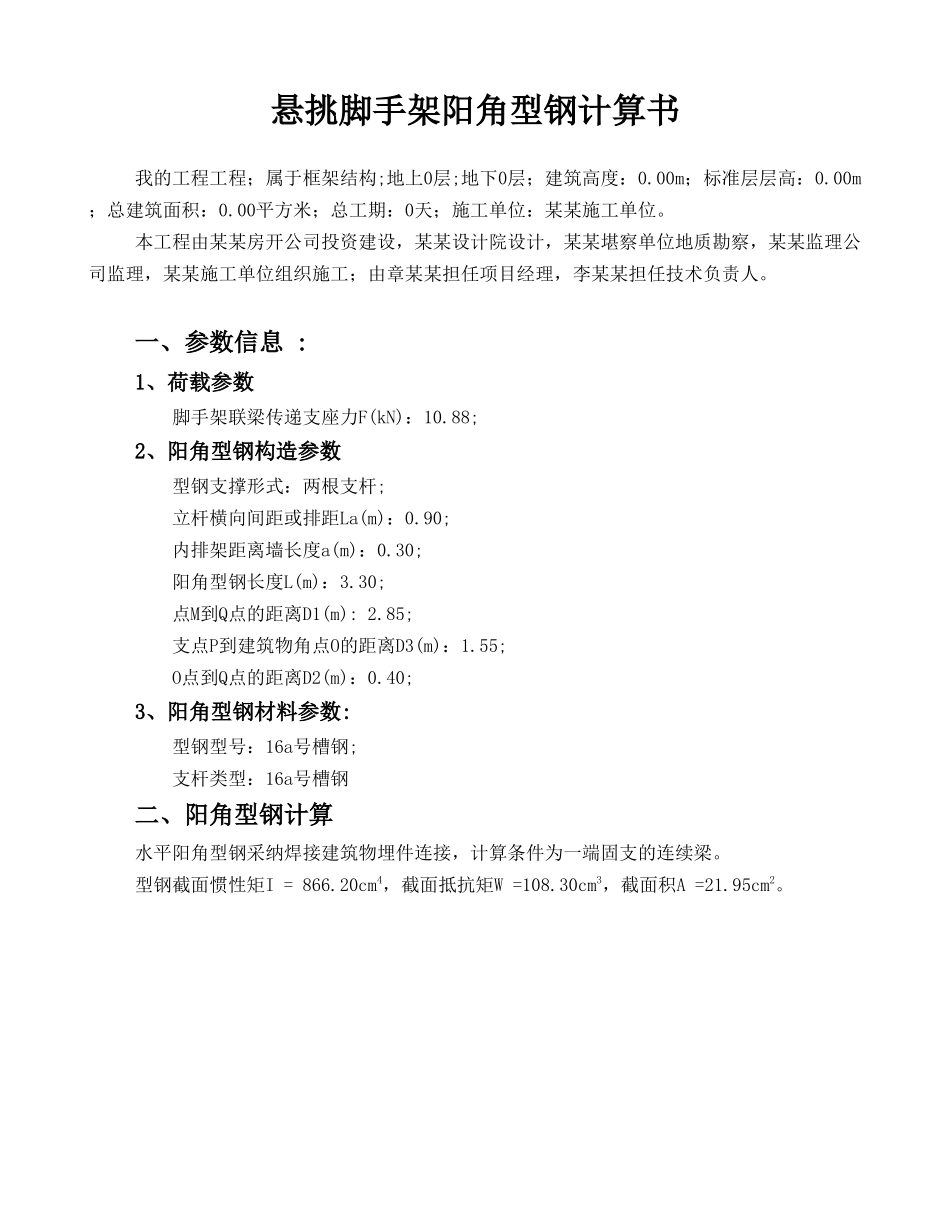

悬挑脚手架阳角型钢计算书我的工程工程；属于框架结构;地上0层;地下0层；建筑高度：0.00m；标准层层高：0.00m ；总建筑面积：0.00平方米；总工期：0天；施工单位：某某施工单位。本工程由某某房开公司投资建设，某某设计院设计，某某堪察单位地质勘察，某某监理公司监理，某某施工单位组织施工；由章某某担任项目经理，李某某担任技术负责人。一、参数信息 :1、荷载参数 脚手架联梁传递支座力F(kN)：10.88;2、阳角型钢构造参数 型钢支撑形式：两根支杆; 立杆横向间距或排距La(m)：0.90; 内排架距离墙长度a(m)：0.30; 阳角型钢长度L(m)：3.30; 点M到Q点的距离D1(m): 2.85; 支点P到建筑物角点O的距离D3(m)：1.55; O点到Q点的距离D2(m)：0.40;3、阳角型钢材料参数: 型钢型号：16a号槽钢; 支杆类型：16a号槽钢二、阳角型钢计算水平阳角型钢采纳焊接建筑物埋件连接，计算条件为一端固支的连续梁。型钢截面惯性矩I = 866.20cm4，截面抵抗矩W =108.30cm3，截面积A =21.95cm2。 阳角型钢示意图 阳角型钢计算简图 1、型钢受力计算脚手架联梁传递支座力F=10.882kN;水平钢梁自重荷载 q=1.2×17.23×9.8×10-3=0.203kN/m经过连续梁的计算得到 阳角型钢支撑梁剪力图（kN）) 阳角型钢支撑梁弯矩图（kN.m）) 阳角型钢支撑梁变形图(mm)型钢支点的的支撑力为RA=14.315kN;型钢固接处的支撑力为RB=8.118kN;型钢最大弯矩 Mmax=2.000kN.m;图中距离|MP|= (2.850×2.850+0.400×0.400+1.550×1.550+1.414×0.400×1.550)1/2=3.400m图中角度
