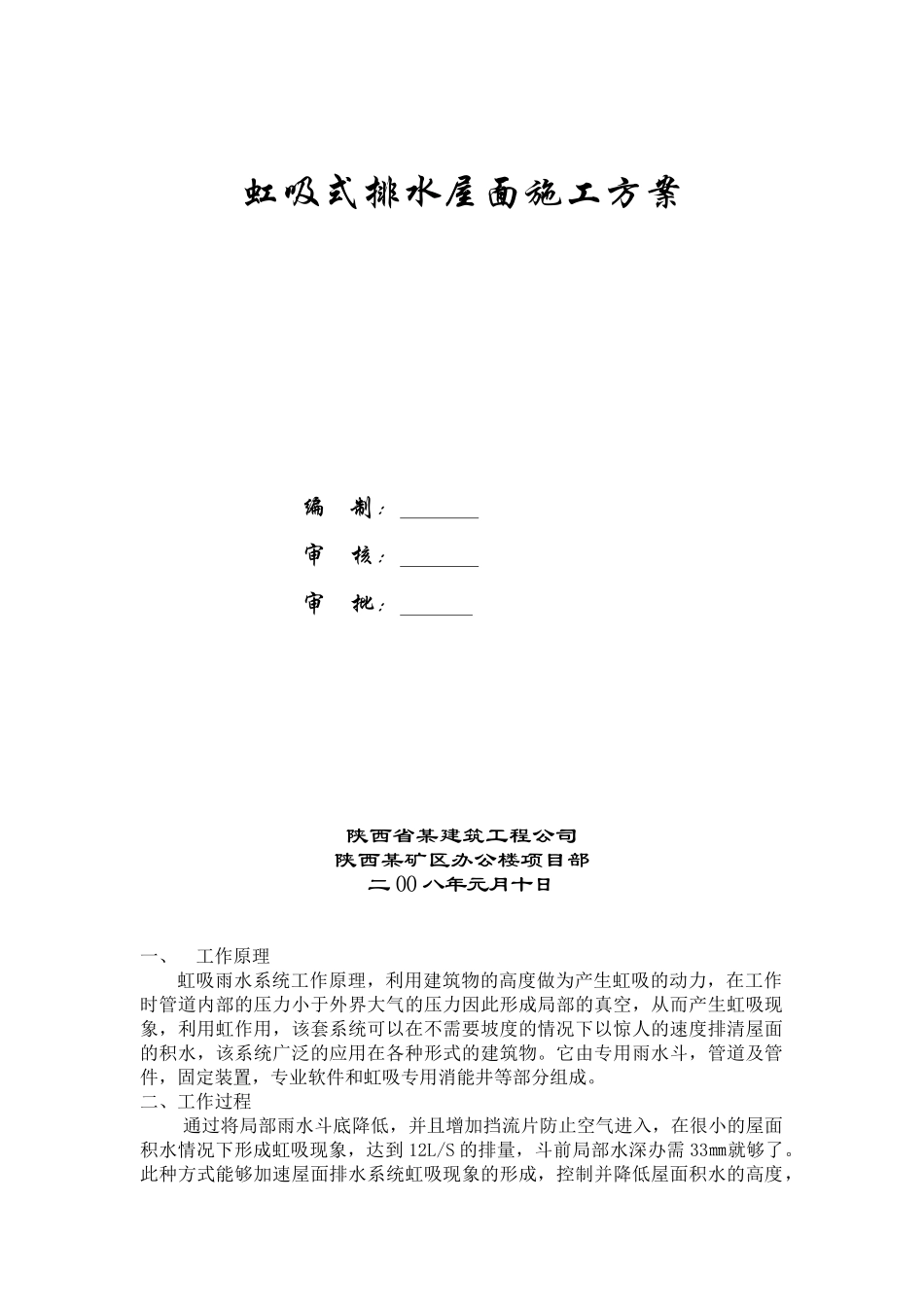

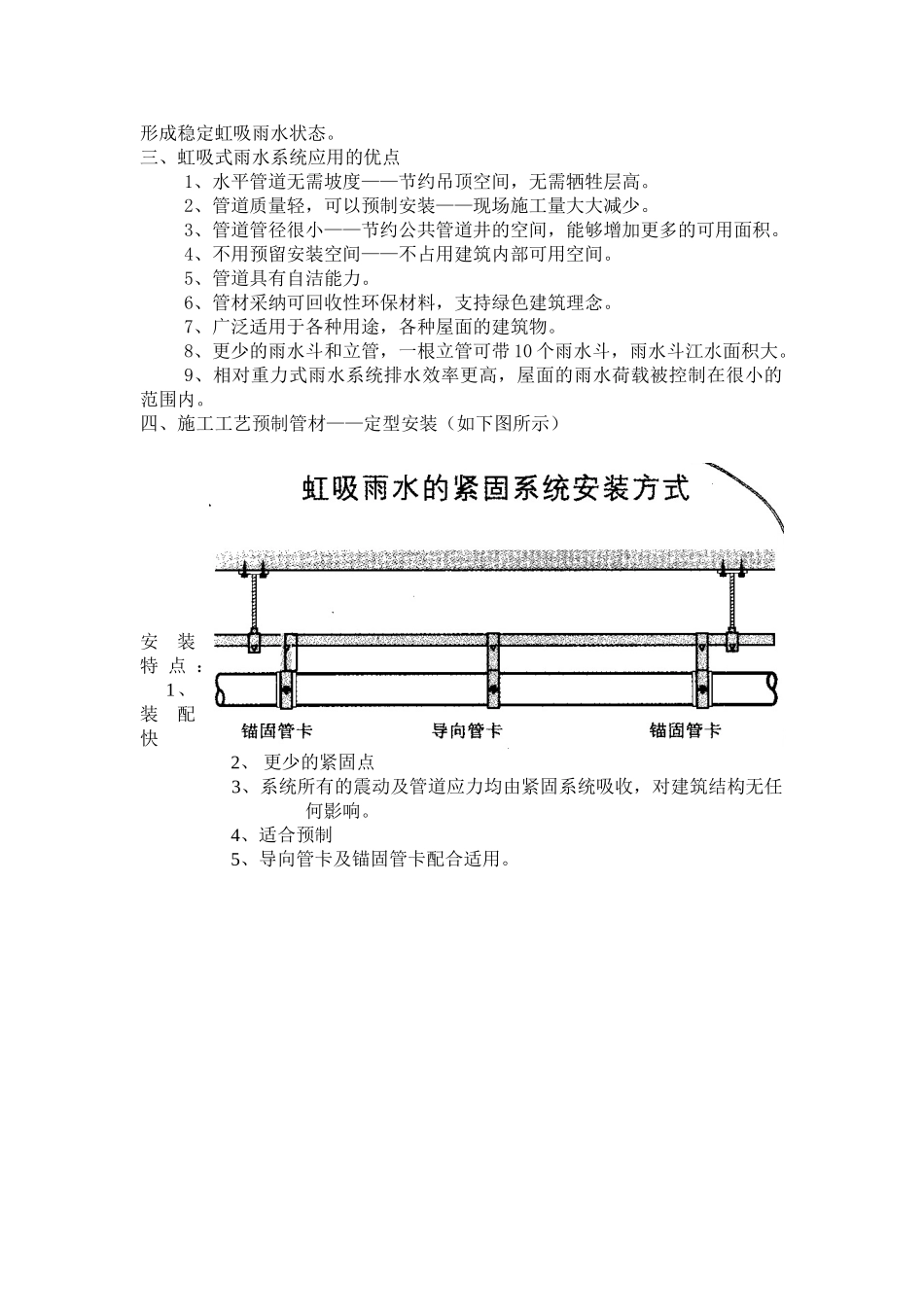

虹吸式排水屋面施工方案编 制： 审 核： 审 批： 陕西省某建筑工程公司陕西某矿区办公楼项目部二 00 八年元月十日一、工作原理虹吸雨水系统工作原理，利用建筑物的高度做为产生虹吸的动力，在工作时管道内部的压力小于外界大气的压力因此形成局部的真空，从而产生虹吸现象，利用虹作用，该套系统可以在不需要坡度的情况下以惊人的速度排清屋面的积水，该系统广泛的应用在各种形式的建筑物。它由专用雨水斗，管道及管件，固定装置，专业软件和虹吸专用消能井等部分组成。二、工作过程通过将局部雨水斗底降低，并且增加挡流片防止空气进入，在很小的屋面积水情况下形成虹吸现象，达到 12L/S 的排量，斗前局部水深办需 33㎜就够了。此种方式能够加速屋面排水系统虹吸现象的形成，控制并降低屋面积水的高度，形成稳定虹吸雨水状态。三、虹吸式雨水系统应用的优点1、水平管道无需坡度——节约吊顶空间，无需牺牲层高。2、管道质量轻，可以预制安装——现场施工量大大减少。3、管道管径很小——节约公共管道井的空间，能够增加更多的可用面积。4、不用预留安装空间——不占用建筑内部可用空间。5、管道具有自洁能力。6、管材采纳可回收性环保材料，支持绿色建筑理念。7、广泛适用于各种用途，各种屋面的建筑物。8、更少的雨水斗和立管，一根立管可带 10 个雨水斗，雨水斗江水面积大。9、相对重力式雨水系统排水效率更高，屋面的雨水荷载被控制在很小的范围内。四、施工工艺预制管材——定型安装（如下图所示）安装特 点 ： 1、装配快 2、 更少的紧固点 3、系统所有的震动及管道应力均由紧固系统吸收，对建筑结构无任何影响。 4、适合预制 5、导向管卡及锚固管卡配合适用。
