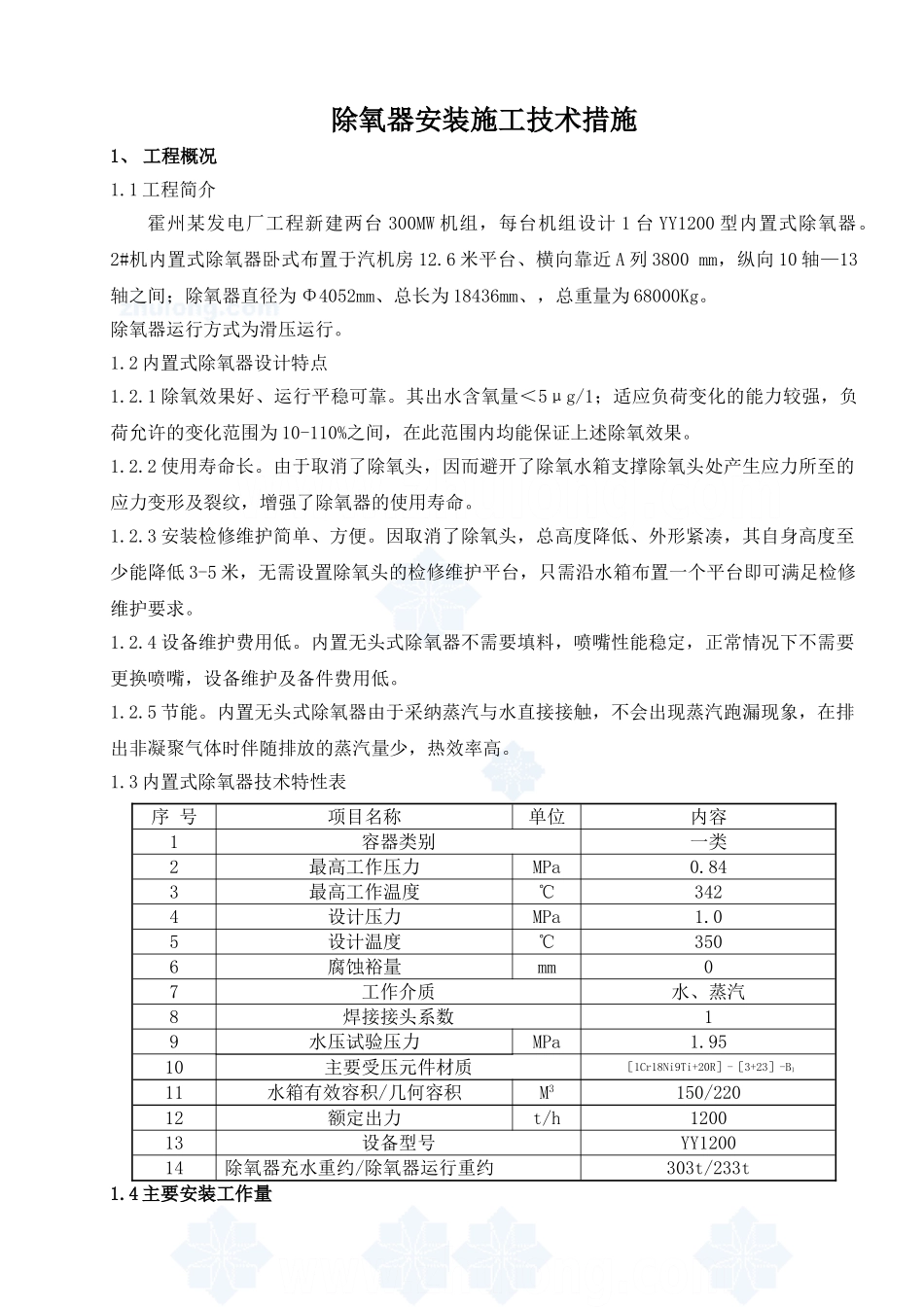

除氧器安装施工技术措施1、 工程概况1.1 工程简介霍州某发电厂工程新建两台 300MW 机组，每台机组设计 1 台 YY1200 型内置式除氧器。2#机内置式除氧器卧式布置于汽机房 12.6 米平台、横向靠近 A 列 3800 mm，纵向 10 轴—13轴之间；除氧器直径为 Φ4052mm、总长为 18436mm、，总重量为 68000Kg。除氧器运行方式为滑压运行。1.2 内置式除氧器设计特点1.2.1 除氧效果好、运行平稳可靠。其出水含氧量＜5μg/1；适应负荷变化的能力较强，负荷允许的变化范围为 10-110%之间，在此范围内均能保证上述除氧效果。1.2.2 使用寿命长。由于取消了除氧头，因而避开了除氧水箱支撑除氧头处产生应力所至的应力变形及裂纹，增强了除氧器的使用寿命。1.2.3 安装检修维护简单、方便。因取消了除氧头，总高度降低、外形紧凑，其自身高度至少能降低 3-5 米，无需设置除氧头的检修维护平台，只需沿水箱布置一个平台即可满足检修维护要求。1.2.4 设备维护费用低。内置无头式除氧器不需要填料，喷嘴性能稳定，正常情况下不需要更换喷嘴，设备维护及备件费用低。1.2.5 节能。内置无头式除氧器由于采纳蒸汽与水直接接触，不会出现蒸汽跑漏现象，在排出非凝聚气体时伴随排放的蒸汽量少，热效率高。1.3 内置式除氧器技术特性表序 号项目名称单位内容1容器类别一类2最高工作压力MPa0.843最高工作温度℃3424设计压力MPa1.05设计温度℃3506腐蚀裕量mm07工作介质水、蒸汽8焊接接头系数19水压试验压力MPa1.9510主要受压元件材质［1Cr18Ni9Ti+20R］-［3+23］-B111水箱有效容积/几何容积M3150/22012额定出力t/h120013设备型号YY120014除氧器充水重约/除氧器运行重约303t/233t1.4 主要安装工作量序号名 称代 号单位数量重量（Kg）单重总重1水箱44108台1645672安全阀A48Y-16C DN200台22004003截止阀J41H-16 DN50台10 4 平衡容器4470.2套269.83139.665滑动支座基础底板4407.4套1616.16滚轮4430.1.11.2 件2387.6775.27固定支座基础底板套1616.18除氧器平台个1待定9102.编制依据2.1《火电机组达标投产考核标准》（2001 年版）2.2《电力建设施工及验收技术法律规范汽轮机机组篇》； 2.3《电力建设安全工作规程 火力发电厂部分》；2.4 《质量、环境、职业健康安全体系文件》（第六版）； 2.5《某电厂项目管理手册》； 2.6《安全管理体系文件》（A 版）； 2.7《某电厂新建工程施工组织总设计》； 2.8《某电厂新建工程管道专业施工组织设计》...
