隔膜式气压水罐选型计算

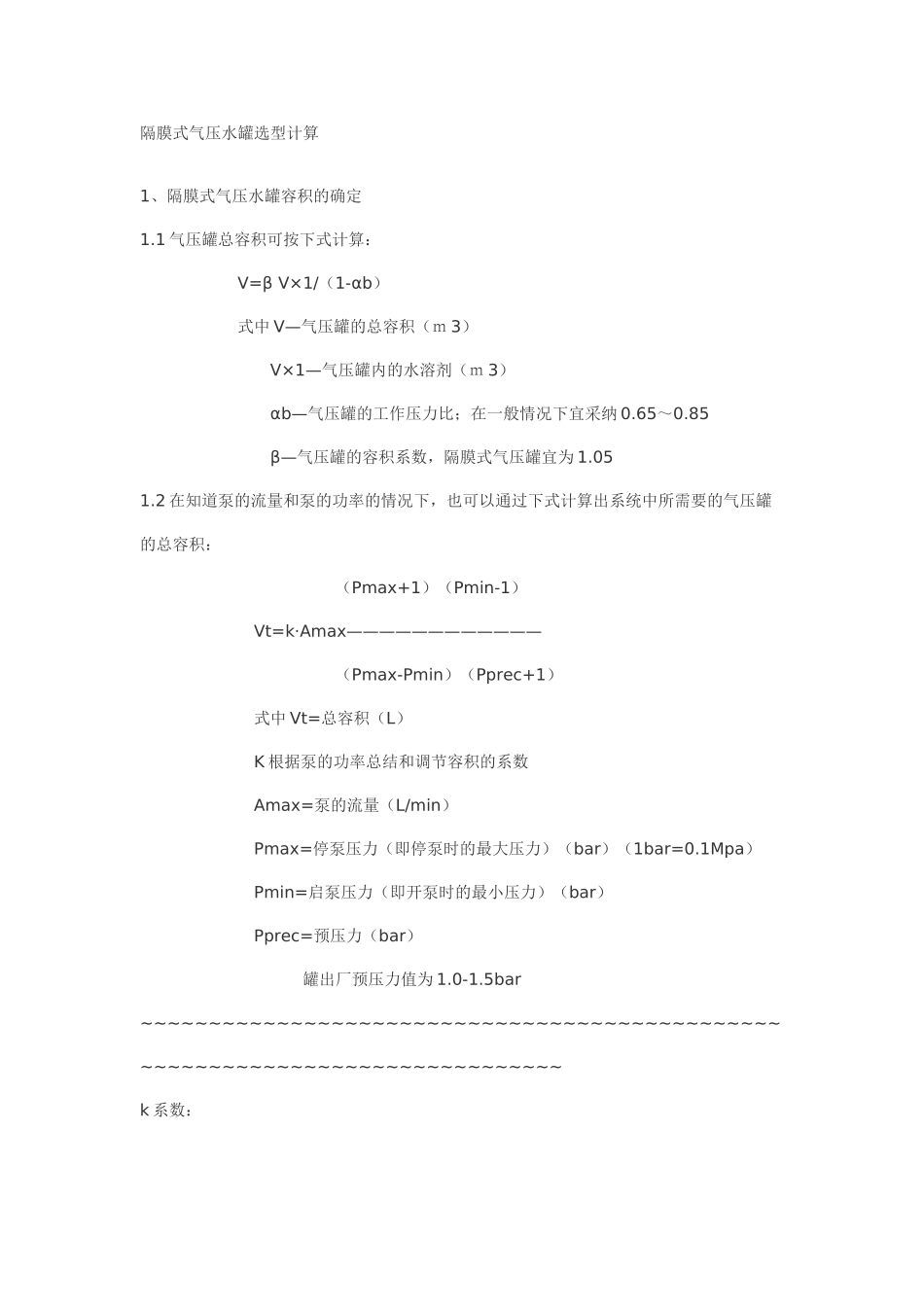

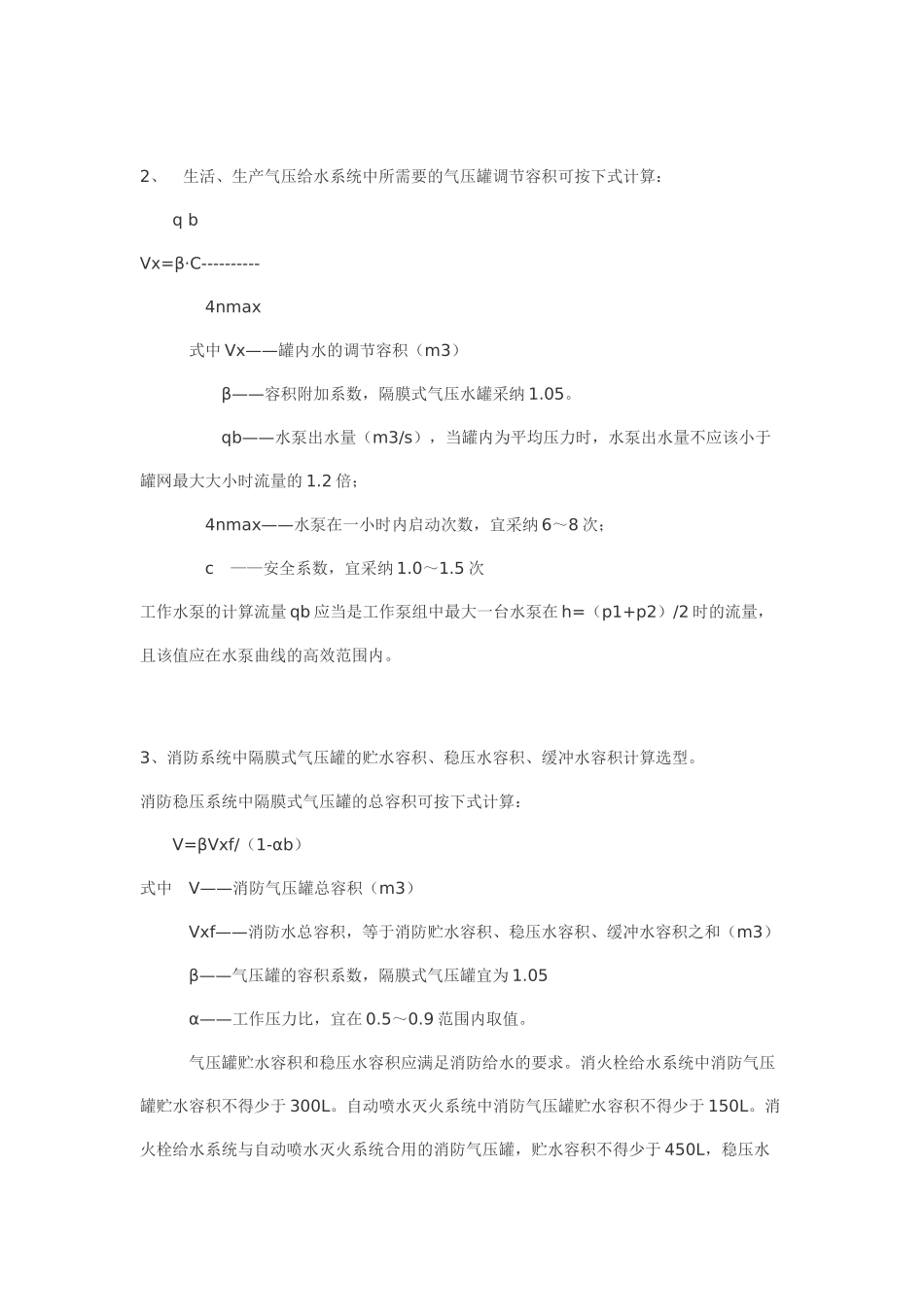

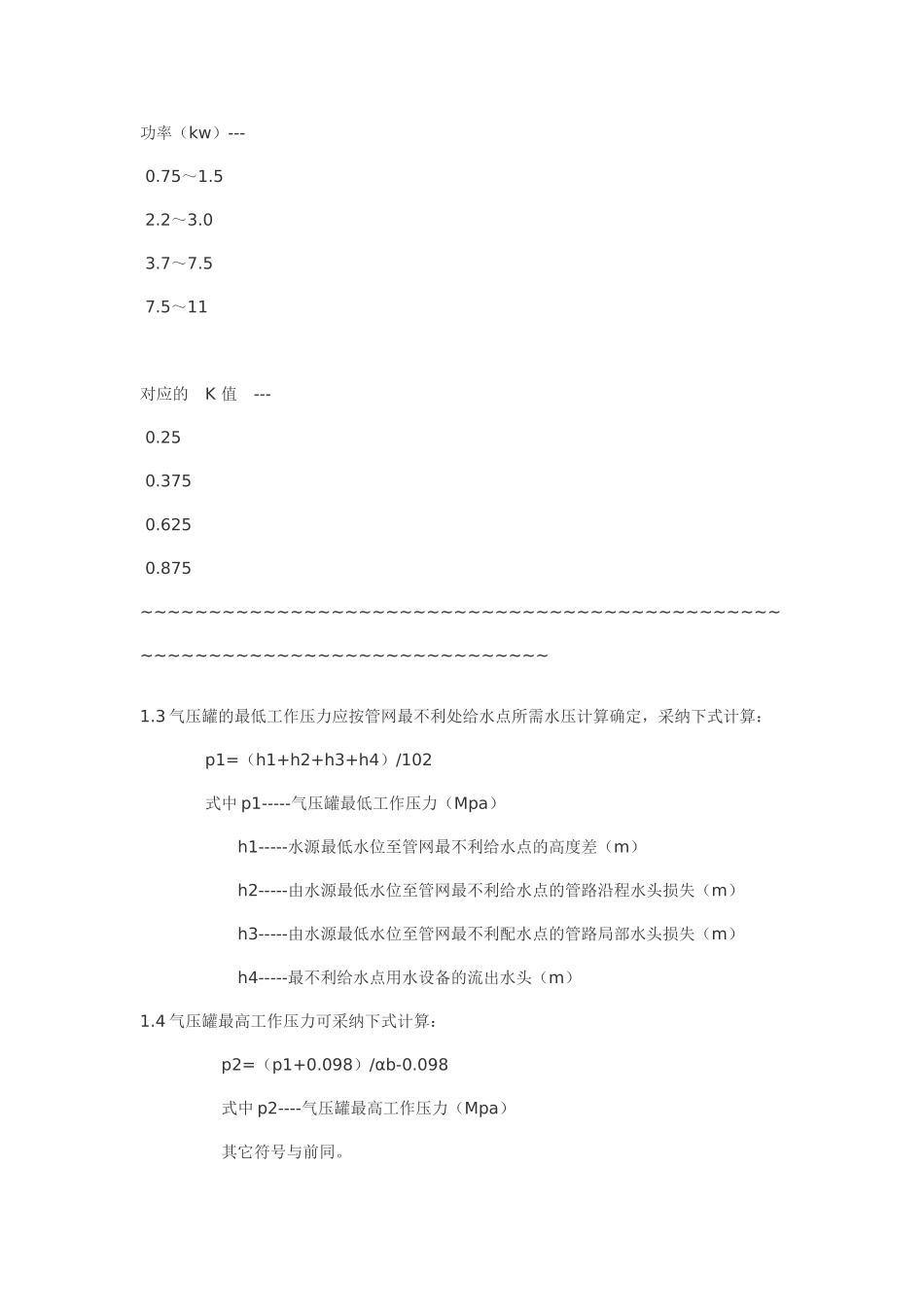

隔膜式气压水罐选型计算 1、隔膜式气压水罐容积的确定1.1 气压罐总容积可按下式计算： V=β V×1/（1-αb） 式中 V—气压罐的总容积（ｍ 3） V×1—气压罐内的水溶剂（ｍ 3） αb—气压罐的工作压力比；在一般情况下宜采纳 0.65～0.85 β—气压罐的容积系数，隔膜式气压罐宜为 1.051.2 在知道泵的流量和泵的功率的情况下，也可以通过下式计算出系统中所需要的气压罐的总容积： （Pmax+1）（Pmin-1） Vt=k·Amax———————————— （Pmax-Pmin）（Pprec+1） 式中 Vt=总容积（L） K 根据泵的功率总结和调节容积的系数 Amax=泵的流量（L/min） Pmax=停泵压力（即停泵时的最大压力）（bar）（1bar=0.1Mpa） Pmin=启泵压力（即开泵时的最小压力）（bar） Pprec=预压力（bar） 罐出厂预压力值为 1.0-1.5bar~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~k 系数： 功率（kw）--- 0.75～1.5 2.2～3.0 3.7～7.5 7.5～11 对应的 K 值 --- 0.25 0.375 0.625 0.875~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 1.3 气压罐的最低工作压力应按管网最不利处给水点所需水压计算确定，采纳下式计算： p1=（h1+h2+h3+h4）/102 式中 p1-----气压罐最低工作压力（Mpa） h1-----水源最低水位至管网最不利给水点的高度差（m） h2-----由水源最低水位至管网最不利给水点的管路沿程水头损失（m） h3-----由水源最低水位至管网最不利配水点的管路局部水头损失（m） h4-----最不利给水点用水设备的流出水头（m）1.4 气压罐最高工作压力可采纳下式计算： p2=（p1+0.098）/αb-0.098 式中 p2----气压罐最高工作压力（Mpa） 其它符号与前同。2、 生活、生产气压给水系统中所需要的气压罐调节容积可按下式计算： q b Vx=β·C---------- 4nmax 式中 Vx——罐内水的调节容积（m3） β——容积附加系数，隔膜式气压水罐采纳 1.05。 qb——水泵出水量（m3/s），当罐内为平均压力时，水泵出水量不应该小于罐网最大大小时流量的 1.2 倍； 4nmax——水泵在一小时内启动次数，宜采纳 6～8 次； c ——安全系数，宜采纳 1.0～1.5 次工作水泵的计算流量 qb 应当是工作泵组中最大一台水泵在 h=（p1+p2）/2 时的流量，且该值应在水泵曲线的高效范围内。 3、消防系统中隔膜式气压罐的贮水容积、稳压水容积、缓冲水容积计算选型...
