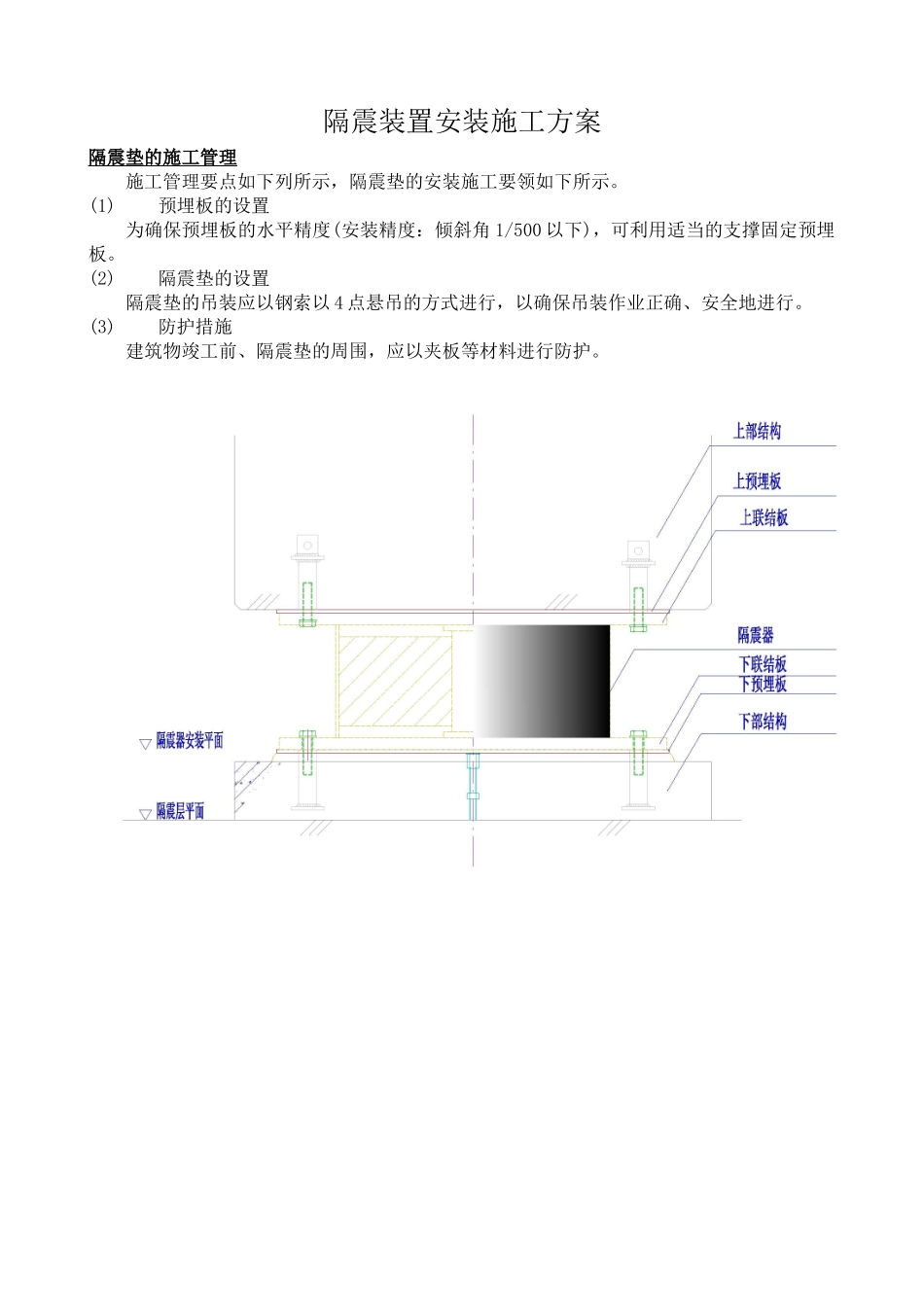

隔震装置安装施工组织设计方案

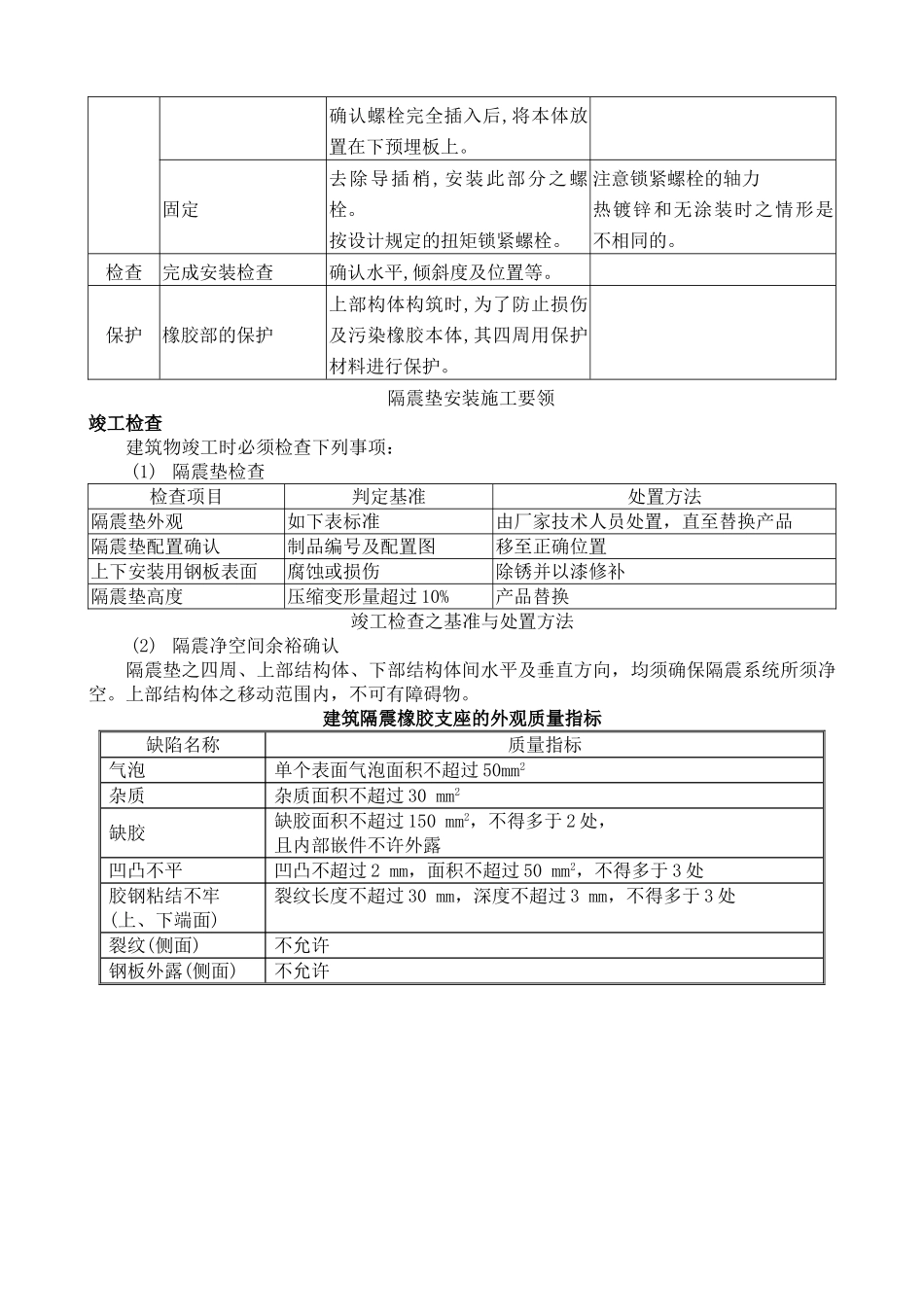

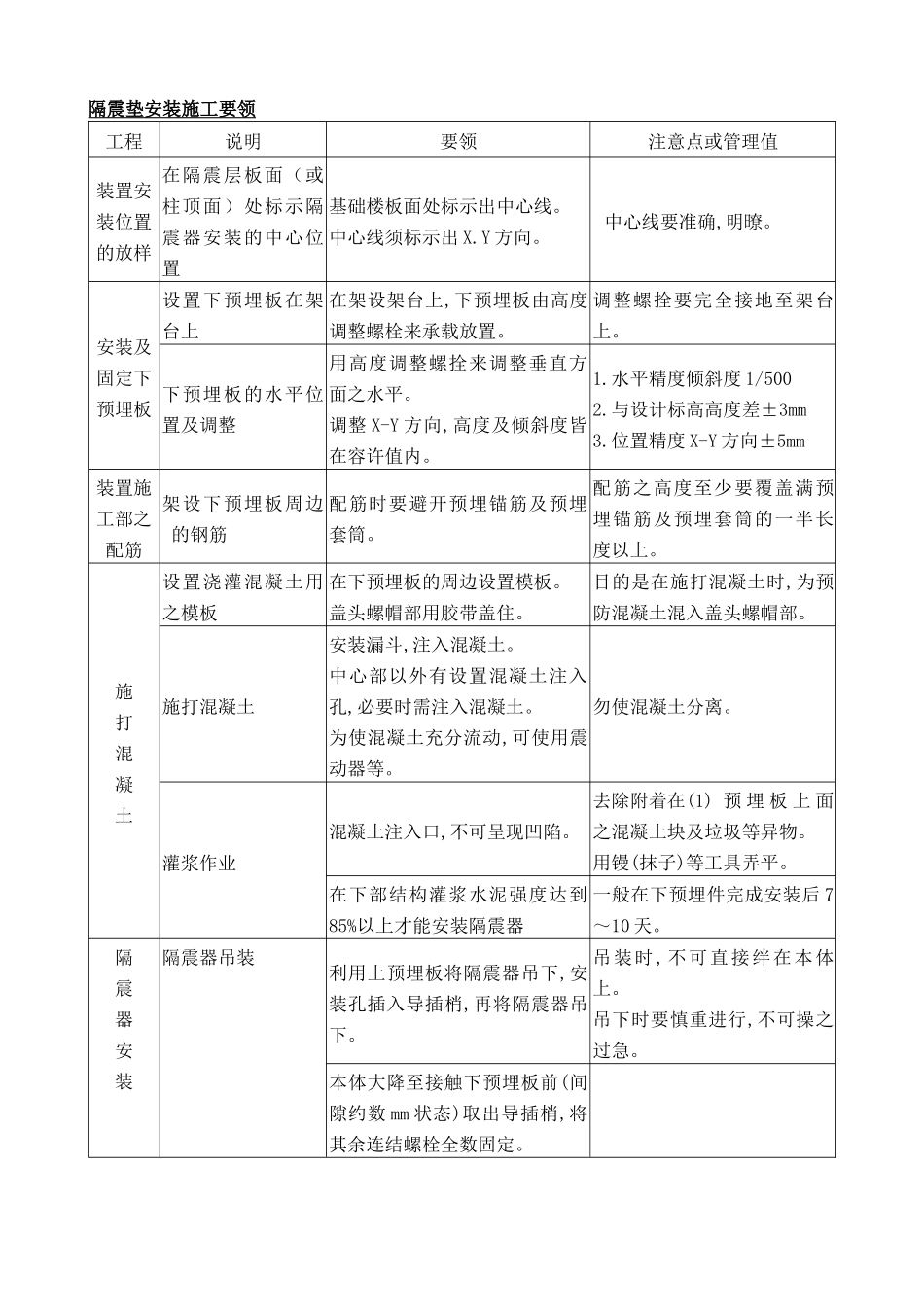

隔震装置安装施工方案隔震垫的施工管理施工管理要点如下列所示，隔震垫的安装施工要领如下所示。(1)预埋板的设置为确保预埋板的水平精度(安装精度：倾斜角 1/500 以下)，可利用适当的支撑固定预埋板。(2)隔震垫的设置隔震垫的吊装应以钢索以 4 点悬吊的方式进行，以确保吊装作业正确、安全地进行。(3)防护措施建筑物竣工前、隔震垫的周围，应以夹板等材料进行防护。隔震垫安装施工要领工程说明要领注意点或管理值装置安装位置的放样在隔震层板面（或柱顶面）处标示隔震器安装的中心位置基础楼板面处标示出中心线。中心线须标示出 X.Y 方向。中心线要准确,明暸。安装及固定下预埋板设置下预埋板在架台上在架设架台上,下预埋板由高度调整螺栓来承载放置。调整螺拴要完全接地至架台上。下预埋板的水平位置及调整用高度调整螺拴来调整垂直方面之水平。调整 X-Y 方向,高度及倾斜度皆在容许值内。1.水平精度倾斜度 1/5002.与设计标高高度差±3mm3.位置精度 X-Y 方向±5mm装置施工部之配筋架设下预埋板周边的钢筋配筋时要避开预埋锚筋及预埋套筒。配筋之高度至少要覆盖满预埋锚筋及预埋套筒的一半长度以上。施打混凝土设置浇灌混凝土用之模板在下预埋板的周边设置模板。盖头螺帽部用胶带盖住。目的是在施打混凝土时,为预防混凝土混入盖头螺帽部。施打混凝土安装漏斗,注入混凝土。中心部以外有设置混凝土注入孔,必要时需注入混凝土。为使混凝土充分流动,可使用震动器等。勿使混凝土分离。灌浆作业混凝土注入口,不可呈现凹陷。去除附着在(1) 预 埋 板 上 面之混凝土块及垃圾等异物。用镘(抹子)等工具弄平。在下部结构灌浆水泥强度达到85%以上才能安装隔震器一般在下预埋件完成安装后 7～10 天。隔震器安装隔震器吊装利用上预埋板将隔震器吊下,安装孔插入导插梢,再将隔震器吊下。吊装时,不可直接绊在本体上。吊下时要慎重进行,不可操之过急。本体大降至接触下预埋板前(间隙约数 mm 状态)取出导插梢,将其余连结螺栓全数固定。确认螺栓完全插入后,将本体放置在下预埋板上。固定去除导插梢,安装此部分之螺栓。按设计规定的扭矩锁紧螺栓。注意锁紧螺栓的轴力热镀锌和无涂装时之情形是不相同的。检查完成安装检查确认水平,倾斜度及位置等。保护橡胶部的保护上部构体构筑时,为了防止损伤及污染橡胶本体,其四周用保护材料进行保护。隔震垫安装施工要领竣工检查建筑物竣工时必须检查下列事项：(1) 隔震垫检查检查项目判定基准处置方法隔震垫外观...
