隧道工程量计算

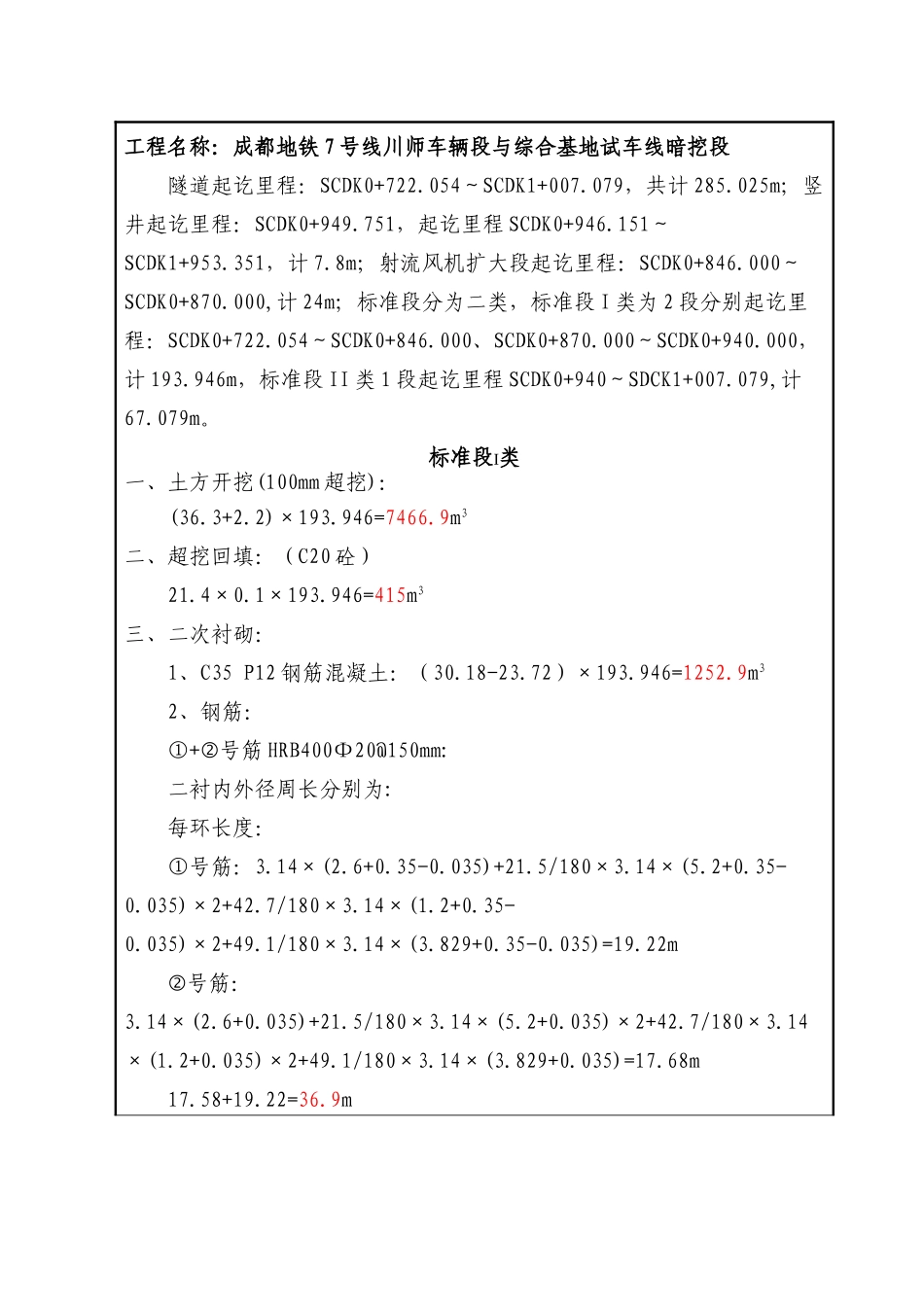

工程数量计算单工程名称：成都地铁 7 号线川师车辆段与综合基地试车线暗挖段隧道起讫里程：SCDK0+722.054～SCDK1+007.079，共计 285.025m；竖井起讫里程：SCDK0+949.751，起讫里程 SCDK0+946.151～SCDK1+953.351，计 7.8m；射流风机扩大段起讫里程：SCDK0+846.000～SCDK0+870.000,计 24m；标准段分为二类，标准段 I 类为 2 段分别起讫里程：SCDK0+722.054～SCDK0+846.000、SCDK0+870.000～SCDK0+940.000，计 193.946m，标准段 II 类 1 段起讫里程 SCDK0+940～SDCK1+007.079,计67.079m。标准段I类一、土方开挖(100mm 超挖)：(36.3+2.2)×193.946=7466.9m3二、超挖回填：（C20 砼） 21.4×0.1×193.946=415m3三、二次衬砌：1、C35 P12 钢筋混凝土：（30.18-23.72）×193.946=1252.9m32、钢筋：①+号筋 HRB400Φ20@150mm:二衬内外径周长分别为:每环长度：①号筋：3.14×(2.6+0.35-0.035)+21.5/180×3.14×(5.2+0.35-0.035)×2+42.7/180×3.14×(1.2+0.35-0.035)×2+49.1/180×3.14×(3.829+0.35-0.035)=19.22m号筋：3.14×(2.6+0.035)+21.5/180×3.14×(5.2+0.035)×2+42.7/180×3.14×(1.2+0.035)×2+49.1/180×3.14×(3.829+0.035)=17.68m17.58+19.22=36.9m工程数量计算单计 算复 核审 核日 期 环数：193.946/0.15+1=1294 环总长：1294×36.9=47748.6m总重：1294×36.9×2.468=117843.5Kg③号筋 HRB400Φ14@150mm:36.9/0.15+1=247 根总长：247×193.946=47905m总重：1.21×47905=57932.5Kg④号筋 HPB300Φ8 环@150mm 纵@300mm：每根长：0.244+0.124×2=0.492m根数：(19.22/0.15+1)×(193.946/0.3+1)=83463 根总长：0.492×83463=41063.8m总重：41063.8×0.395=16220.2Kg四、超前支护1、Φ42 超前小导管：(6.8/0.4+1)×3×(193.946/1.6+1)=6588m2、水泥砂浆（按图纸设计量）：0.7×193.946=135.76m3五、初期支护1、C25 网喷砼：(36.32-30.17)×193.946=1192.8m32、R32N 自钻式锁脚锚杆：(193.946/0.8+1)×3×4=2916m3、钢筋网片 Φ6.5@0.2×0.2(19.55+21.43)×(193.946/0.2+1)+193.946×（(19.55+21.43)/0.2+1）=79745m=20788Kg4、格栅钢架：每榀钢架数量：①号筋 HRB400Φ22：(3.42×3+3.711×2+3.852)×2=43.1m计 算复 核审 核日 期工程数量计算单43.1×2.987=128.62Kg②号筋 HRB400Φ22：(3.213×3+3.485×2+3.682)×2=40.6m40.6×2.987=121.2Kg③号筋 HPB300Φ12：(21.5/0.4)×0.584×2=64.24m...
