隧道工程监理质量控制手册

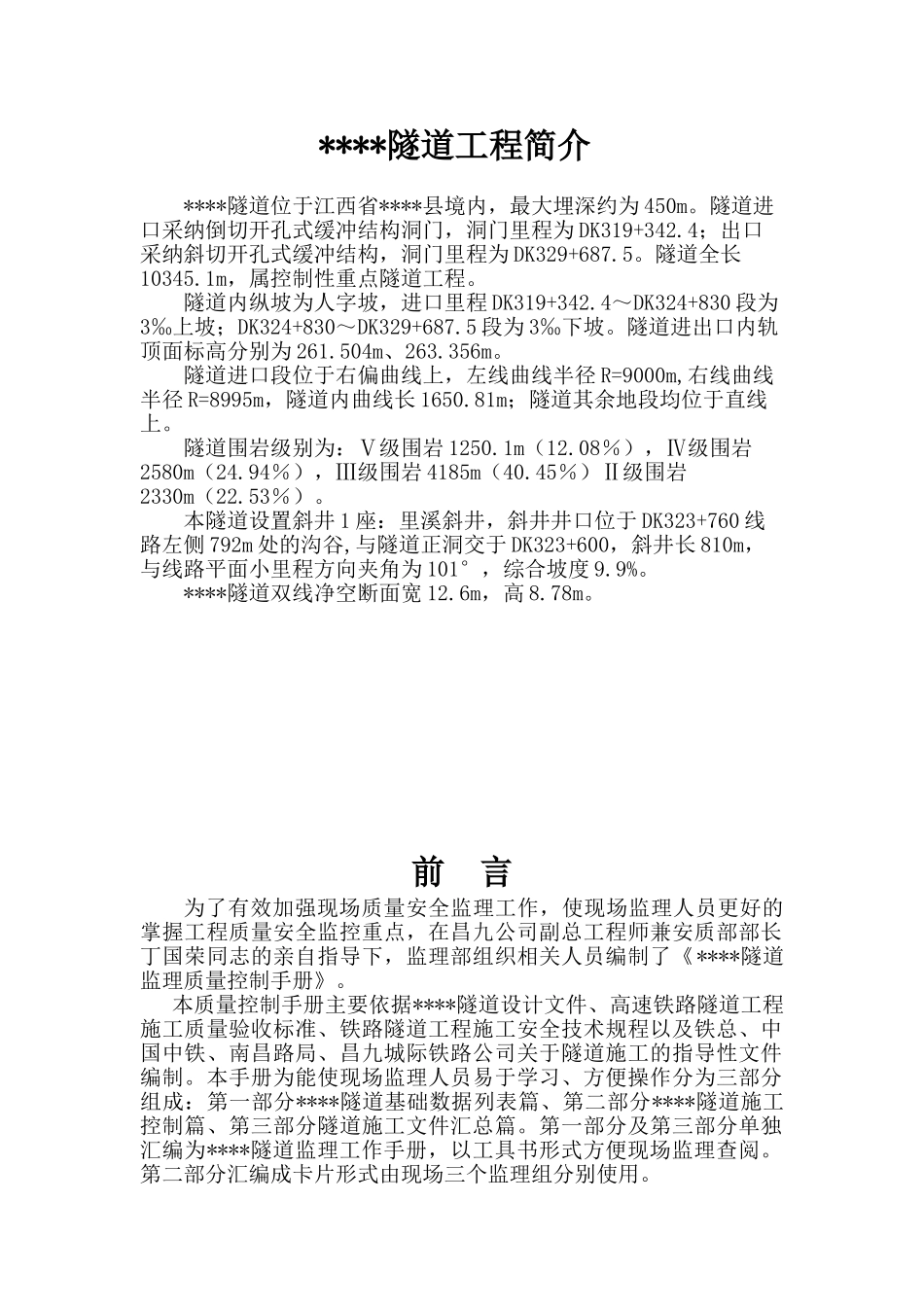

****隧道监理控制手册****建设工程咨询有限公司2025 年 4 月 ****隧道工程简介****隧道位于江西省****县境内，最大埋深约为 450m。隧道进口采纳倒切开孔式缓冲结构洞门，洞门里程为 DK319+342.4；出口采纳斜切开孔式缓冲结构，洞门里程为 DK329+687.5。隧道全长10345.1m，属控制性重点隧道工程。隧道内纵坡为人字坡，进口里程 DK319+342.4～DK324+830 段为3‰上坡；DK324+830～DK329+687.5 段为 3‰下坡。隧道进出口内轨顶面标高分别为 261.504m、263.356m。隧道进口段位于右偏曲线上，左线曲线半径 R=9000m,右线曲线半径 R=8995m，隧道内曲线长 1650.81m；隧道其余地段均位于直线上。隧道围岩级别为：Ⅴ级围岩 1250.1m（12.08％），Ⅳ级围岩2580m（24.94％），Ⅲ级围岩 4185m（40.45％）Ⅱ级围岩2330m（22.53％）。本隧道设置斜井 1 座：里溪斜井，斜井井口位于 DK323+760 线路左侧 792m 处的沟谷,与隧道正洞交于 DK323+600，斜井长 810m，与线路平面小里程方向夹角为 101°，综合坡度 9.9%。****隧道双线净空断面宽 12.6m，高 8.78m。前 言为了有效加强现场质量安全监理工作，使现场监理人员更好的掌握工程质量安全监控重点，在昌九公司副总工程师兼安质部部长丁国荣同志的亲自指导下，监理部组织相关人员编制了《****隧道监理质量控制手册》。本质量控制手册主要依据****隧道设计文件、高速铁路隧道工程施工质量验收标准、铁路隧道工程施工安全技术规程以及铁总、中国中铁、南昌路局、昌九城际铁路公司关于隧道施工的指导性文件编制。本手册为能使现场监理人员易于学习、方便操作分为三部分组成：第一部分****隧道基础数据列表篇、第二部分****隧道施工控制篇、第三部分隧道施工文件汇总篇。第一部分及第三部分单独汇编为****隧道监理工作手册，以工具书形式方便现场监理查阅。第二部分汇编成卡片形式由现场三个监理组分别使用。本手册编制仓促，水平有限，加之隧道施工情况变化复杂，对于现场施工、检查验收来说都有很大的工作难度。在使用本检查验收手册过程中，如发现需补充及修改之处，共同商讨解决。第一部分:****隧道基础数据列表汇总篇 ****隧道衬砌类型及支护参数****隧道正洞衬砌类型ⅡaⅢaⅢbⅣaⅣbⅤb预留变形量（cm)3-55-88-1010-15每循环进尺长度 m33.6220.6二衬拱墙材料C30C30C30/C35 或 C35*C35*C35*厚度（cm)354040404550底板/仰拱材料C35*//C30/C30/C35 或 C35*/C35*/C35*厚度（cm)30//40...
