雕像立柱结构设计计算书

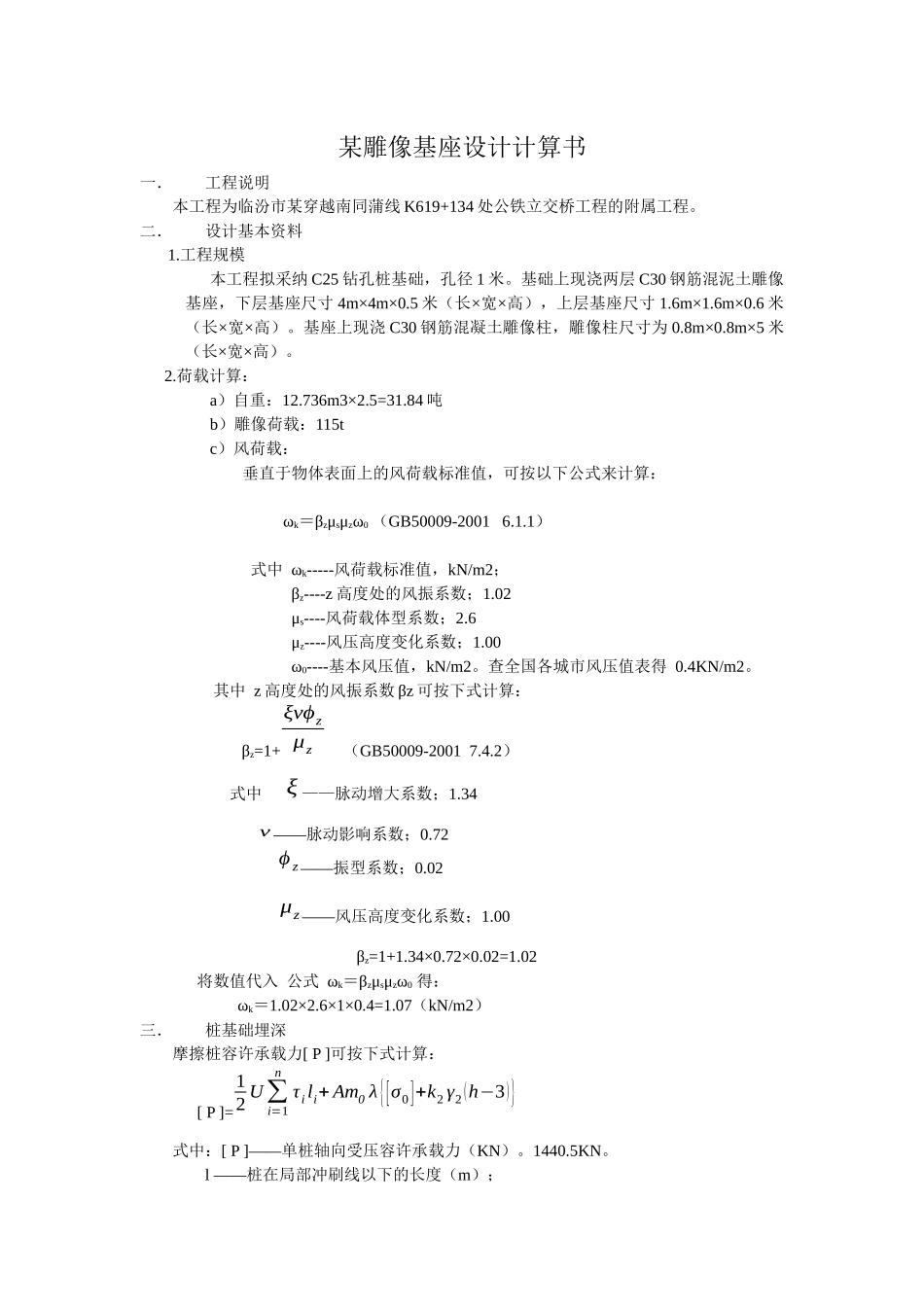

某雕像基座设计计算书一．工程说明本工程为临汾市某穿越南同蒲线 K619+134 处公铁立交桥工程的附属工程。二．设计基本资料1.工程规模本工程拟采纳 C25 钻孔桩基础，孔径 1 米。基础上现浇两层 C30 钢筋混泥土雕像基座，下层基座尺寸 4m×4m×0.5 米（长×宽×高），上层基座尺寸 1.6m×1.6m×0.6 米（长×宽×高）。基座上现浇 C30 钢筋混凝土雕像柱，雕像柱尺寸为 0.8m×0.8m×5 米（长×宽×高）。2.荷载计算：a）自重：12.736m3×2.5=31.84 吨b）雕像荷载：115tc）风荷载：垂直于物体表面上的风荷载标准值，可按以下公式来计算：ωk＝βzμsμzω0 （GB50009-2001 6.1.1）式中 ωk-----风荷载标准值，kN/m2；βz----z 高度处的风振系数；1.02μs----风荷载体型系数；2.6μz----风压高度变化系数；1.00ω0----基本风压值，kN/m2。查全国各城市风压值表得 0.4KN/m2。 其中 z 高度处的风振系数 βz 可按下式计算： βz=1+ξνϕzμz （GB50009-2001 7.4.2） 式中 ξ ——脉动增大系数；1.34 ν ——脉动影响系数；0.72 ϕ z ——振型系数；0.02 μz ——风压高度变化系数；1.00βz=1+1.34×0.72×0.02=1.02 将数值代入 公式 ωk＝βzμsμzω0 得： ωk＝1.02×2.6×1×0.4=1.07（kN/m2）三．桩基础埋深摩擦桩容许承载力[ P ]可按下式计算： [ P ]=12 U∑i=1nτili+ Am0 λ{[σ0]+k2 γ2(h−3)}式中：[ P ]——单桩轴向受压容许承载力（KN）。1440.5KN。 l ——桩在局部冲刷线以下的长度（m）； U——桩嵌入基岩部分的截面周长（m），按设计直径采纳。U=πD=3.14（m） A ——桩底截面积（m2），按成孔直径计算采纳。 A=π（D/2）2=0.785（m2）。 n ——土的层数； li ——承台底部或局部冲刷线以下各土层厚度（m）； τi ——与 li相对应的各土层与桩壁的极限摩阻力（kPa）；根据地质情况，本次设计取 50kPa。[σ0]——桩尖处的容许承载力（kPa）；根据地质情况，本次设计取 180kPa。H——桩尖埋置深度（m）；k2——地基容许承载力随深度的修正系数；本次设计取 5.0。γ2——土的容重（kN/m3）；本次设计取 9.8。λ——修正系数；本次设计取 0.7。m0——清底系数；本次设计取 0.7。 代入数据：1440.5=0.5×3.14×50×h+0.785×0.7×0.7×[180+5×9.8×（h-3）] 求得：h=14.67m。桩柱长度取 15m（自地面起算）。四．柱桩配筋计算 柱桩直径 d=1000mm，计算长度 l0...
