雨污截流施工组织设计

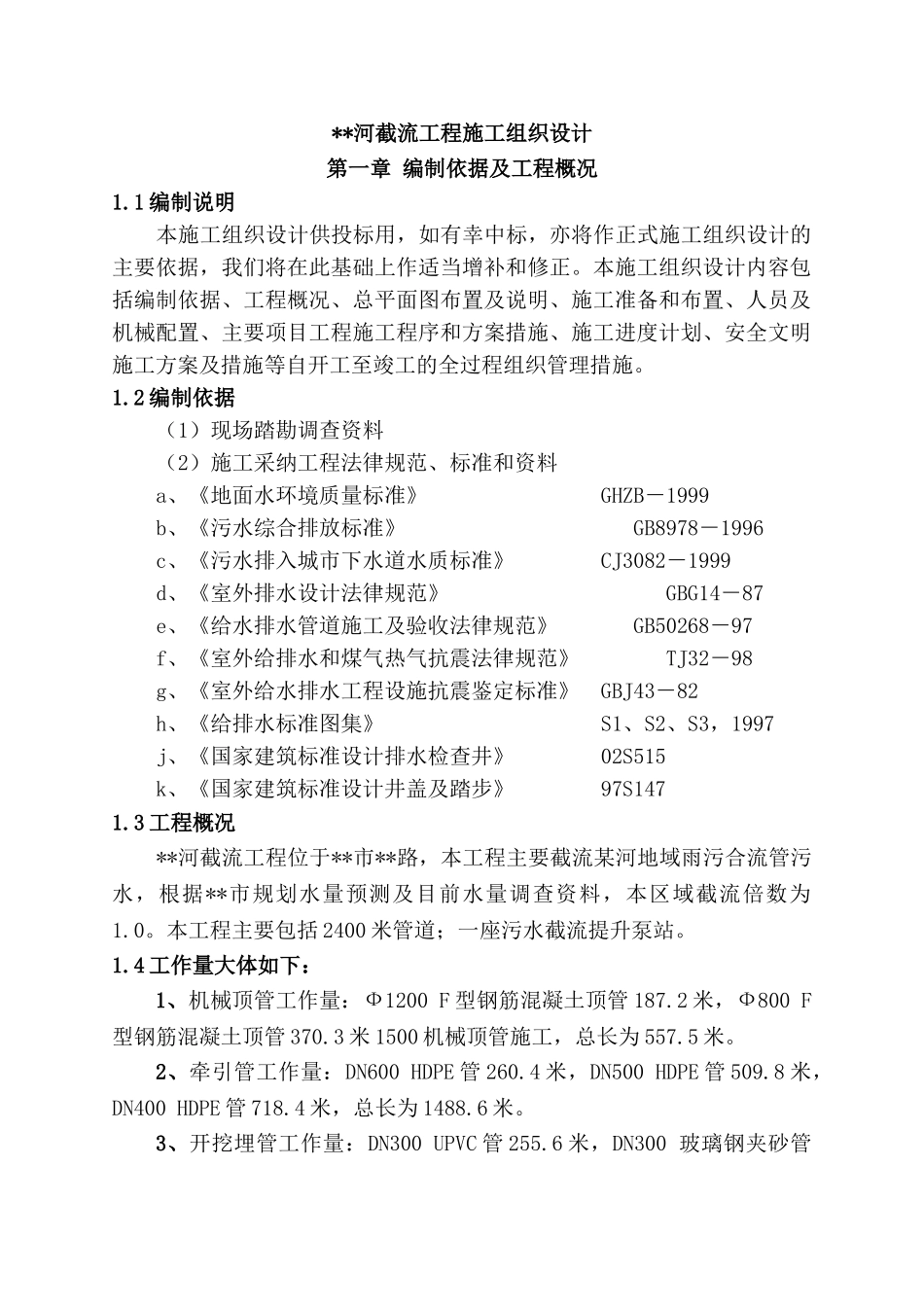

**河截流工程施工组织设计第一章 编制依据及工程概况1.1 编制说明本施工组织设计供投标用，如有幸中标，亦将作正式施工组织设计的主要依据，我们将在此基础上作适当增补和修正。本施工组织设计内容包括编制依据、工程概况、总平面图布置及说明、施工准备和布置、人员及机械配置、主要项目工程施工程序和方案措施、施工进度计划、安全文明施工方案及措施等自开工至竣工的全过程组织管理措施。1.2 编制依据（1）现场踏勘调查资料（2）施工采纳工程法律规范、标准和资料a、《地面水环境质量标准》GHZB－1999b、《污水综合排放标准》GB8978－1996c、《污水排入城市下水道水质标准》CJ3082－1999d、《室外排水设计法律规范》GBG14－87e、《给水排水管道施工及验收法律规范》GB50268－97f、《室外给排水和煤气热气抗震法律规范》TJ32－98g、《室外给水排水工程设施抗震鉴定标准》GBJ43－82h、《给排水标准图集》S1、S2、S3，1997j、《国家建筑标准设计排水检查井》02S515k、《国家建筑标准设计井盖及踏步》97S1471.3 工程概况 **河截流工程位于**市**路，本工程主要截流某河地域雨污合流管污水，根据**市规划水量预测及目前水量调查资料，本区域截流倍数为1.0。本工程主要包括 2400 米管道；一座污水截流提升泵站。1.4 工作量大体如下： 1、机械顶管工作量：Ф1200 F 型钢筋混凝土顶管 187.2 米，Ф800 F型钢筋混凝土顶管 370.3 米 1500 机械顶管施工，总长为 557.5 米。 2、牵引管工作量：DN600 HDPE 管 260.4 米，DN500 HDPE 管 509.8 米，DN400 HDPE 管 718.4 米，总长为 1488.6 米。3、开挖埋管工作量：DN300 UPVC 管 255.6 米，DN300 玻璃钢夹砂管66.6 米，DN400 玻璃钢夹砂管 29.5 米，总长为 351.7 米。4、污水井：污水检查井 61 座；污水倒虹井 2 座；截流井 10 座。5、工作坑：3 米×4 米（牵引）11 座；4 米×6.5 米（顶管）4 座。6、接受坑：3 米×4 米（牵引）9 座；3.5 米×4.5 米（顶管）5 座。7、沉井：5 座8、截流提升泵站：1 座；0.8 万 m3/d。1.5 工期承诺我公司承诺本标段按甲方工期要求 120 个工作日内完成 （2005 年 8月 25 日~2005 年 12 月 25 日）完成工程段的所有工作内容。详细计划见附表。第二章 施工现场平面布置2.1、布置原则为保证施工现场布置紧凑合理、现场施工顺利进行，施工平面布置原则如下：1、尽量采纳装配式临时设施，提高装...
