零件测量与质量控制技术

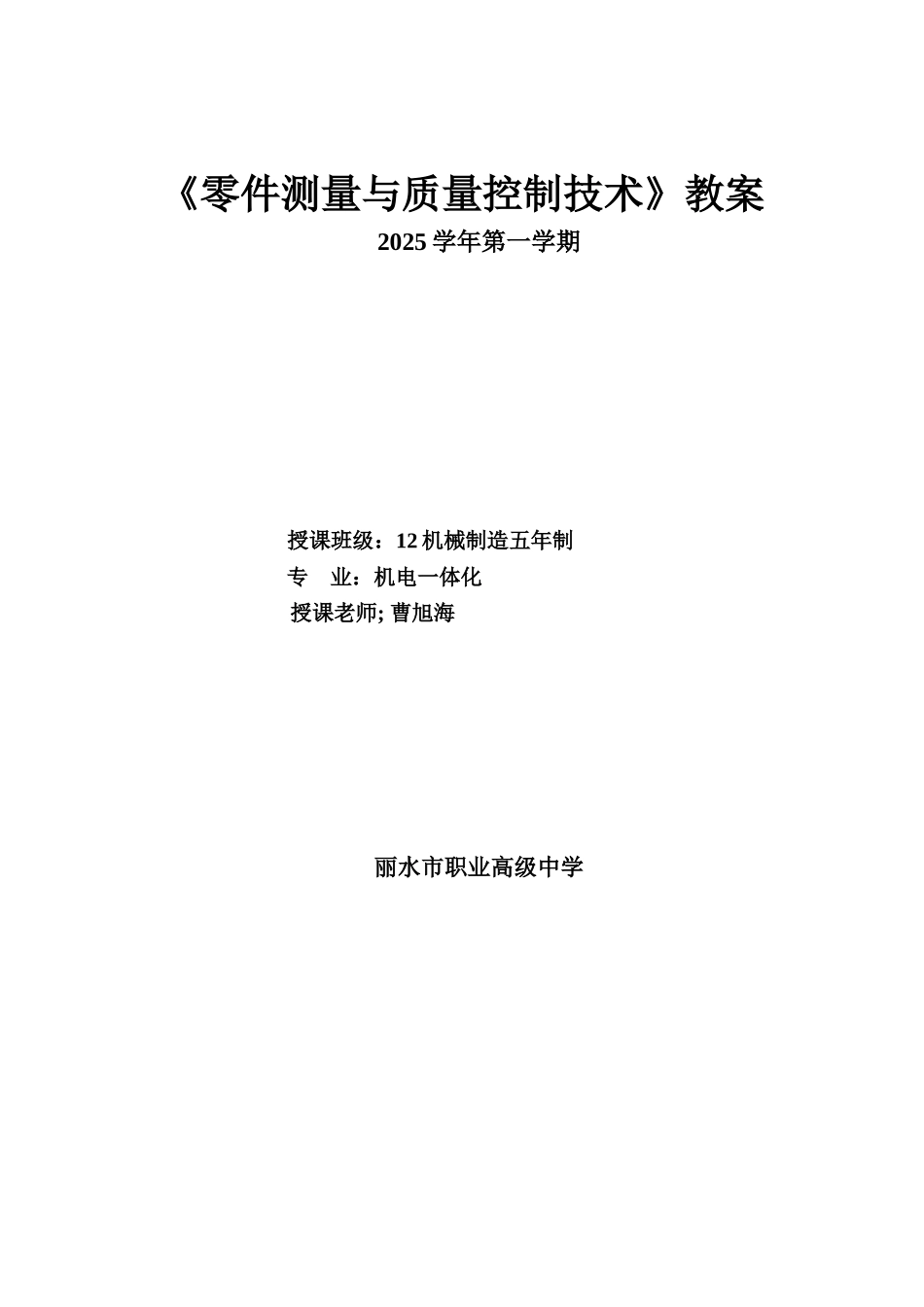

《零件测量与质量控制技术》教案2025 学年第一学期授课班级：12 机械制造五年制专 业：机电一体化 授课老师; 曹旭海丽水市职业高级中学 《零件测量与质量控制技术》教案（1）周 次课 次课 时班 级时 间教 学 进 度 表周次日期教 学 内 容（单元 或章节）课时分配理论实践1项目一 走进零件的测量32项目二 任务一 长度的测量453任务二 轴径的测量4任务三 孔径的测量455任务四 锥度的测量6项目三 零件形位误差的测量47任务一 识读形位误差8任务二 直线度误差的测量549任务四 平行度误差、平面度误差的测量3210任务五 垂直度误差、位置度误差的测量2211任务六 同轴度、径向圆跳动误差和端面圆跳动误差的测量2212项目四 螺纹的测量任务一 测量三角形螺纹2213任务二 测量梯形螺纹14项目五 典型零件的综合检测任务一 轴套类零件的综合检测2215任务二 盘类零件的综合检测2216项目七 零件的精密测量任务一 用三坐标测量机测量零件17任务二 用表面粗糙度仪测量零件表面粗糙度221822139 月 10 日 1、2节项 目项目一 走进零件的测量课 题 名称走进零件的测量教学目标知识目标1.对零件测量有一个感性认识。2.了解互换性、极限尺寸、偏差及公差，会计算极限尺寸并能知道零件尺寸的合格范围。3.会识读图样上形位公差和表面粗糙度代号。4.掌握测量基本理论及常用量具常识。5.了解常用的表面粗糙度测量方法，掌握比较法检测零件表面粗糙度。能力目标对零件测量有一个感性认识；会识读图样上形位公差和表面粗糙度代号；了解常用的表面粗糙度测量方法，掌握比较法检测零件表面粗糙度。素养目标对零件测量有一个感性认识；了解互换性、极限尺寸、偏差及公差，会计算极限尺寸并能知道零件尺寸的合格范围。教 学 要求1.零件测量有一个感性认识。2.了解互换性、极限尺寸、偏差及公差，会计算极限尺寸并能知道零件尺寸的合格范围。3.会识读图样上形位公差和表面粗糙度代号。4.掌握测量基本理论及常用量具常识。教 学 重点1.测量的概念、互换性的概念、极限尺寸、偏差及公差的概念。2.测量的种类，主动测量与被动测量。3.形位公差、表面粗糙度的识读。4.表面粗糙度的检测方法。5.量具常识。难 点 分析培育学生从实际生产的角度来考虑、分析问题的习惯。实 验 用具 及 教具PPT 视频 模型教 学 过程一． 开场白老师自我介绍，办公地点，联系方式。本课程总课时约为 60 学时，其中上课与实训约各占对半，并有...
