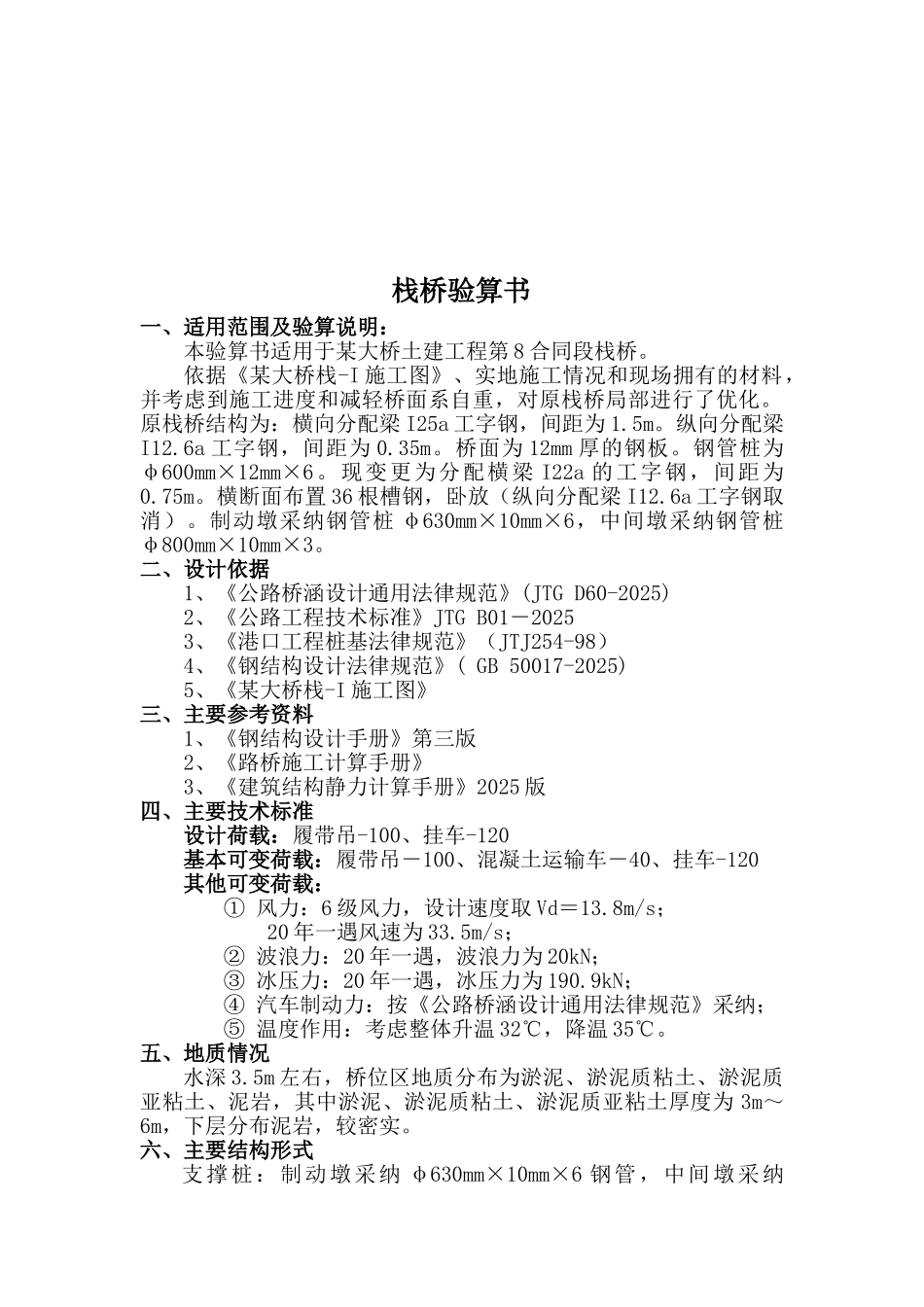

栈桥验算书一、适用范围及验算说明：本验算书适用于某大桥土建工程第 8 合同段栈桥。依据《某大桥栈-I 施工图》、实地施工情况和现场拥有的材料，并考虑到施工进度和减轻桥面系自重，对原栈桥局部进行了优化。原栈桥结构为：横向分配梁 I25a 工字钢，间距为 1.5m。纵向分配梁I12.6a 工字钢，间距为 0.35m。桥面为 12mm 厚的钢板。钢管桩为φ600mm×12mm×6。现变更为分配横梁 I22a 的工字钢，间距为0.75m。横断面布置 36 根槽钢，卧放（纵向分配梁 I12.6a 工字钢取消）。制动墩采纳钢管桩 φ630mm×10mm×6，中间墩采纳钢管桩φ800mm×10mm×3。二、设计依据1、《公路桥涵设计通用法律规范》(JTG D60-2025)2、《公路工程技术标准》JTG B01－20253、《港口工程桩基法律规范》（JTJ254-98）4、《钢结构设计法律规范》( GB 50017-2025)5、《某大桥栈-I 施工图》三、主要参考资料1、《钢结构设计手册》第三版2、《路桥施工计算手册》3、《建筑结构静力计算手册》2025 版四、主要技术标准设计荷载：履带吊-100、挂车-120基本可变荷载：履带吊－100、混凝土运输车－40、挂车-120其他可变荷载：① 风力：6 级风力，设计速度取 Vd＝13.8m/s；20 年一遇风速为 33.5m/s；② 波浪力：20 年一遇，波浪力为 20kN；③ 冰压力：20 年一遇，冰压力为 190.9kN；④ 汽车制动力：按《公路桥涵设计通用法律规范》采纳；⑤ 温度作用：考虑整体升温 32℃，降温 35℃。五、地质情况水深 3.5m 左右，桥位区地质分布为淤泥、淤泥质粘土、淤泥质亚粘土、泥岩，其中淤泥、淤泥质粘土、淤泥质亚粘土厚度为 3m～6m，下层分布泥岩，较密实。六、主要结构形式支撑桩：制动墩采纳 φ630mm×10mm×6 钢管，中间墩采纳φ800mm×10mm×3 钢管， 跨径为 15m桩 顶 横 梁： 2I36a上部分配横梁： I22a桥 面 板： [22a 卧放。七、结构验算1、计算荷载⑴竖向荷载：挂车-120 重为 120t；履带吊-100 重为 100t。⑵、水平荷载A、风载：式中：Fwh：横向风荷载标准值（KN）；Wd：设计基准风压（KN/m2），公式为；Awh：横向迎风面积（m2），此处取 Awh＝39m2；Vd：设计高度 Z 的风速（m/s），此处取 Vd＝13.8m/s；Z：距水面的高度（m），此处 Z＝3.8m；γ：空气重力密度（KN/ m3），；k0：设计风速重现期换算系数，此处取 k0＝0.9；k1：风载阻力系数，此处取 k0＝0.9；k3：地形、地理条件系数，此处取 k3＝1.00；g：重力加速...
