青岛鼎信-故障指示器对比介绍V1.1

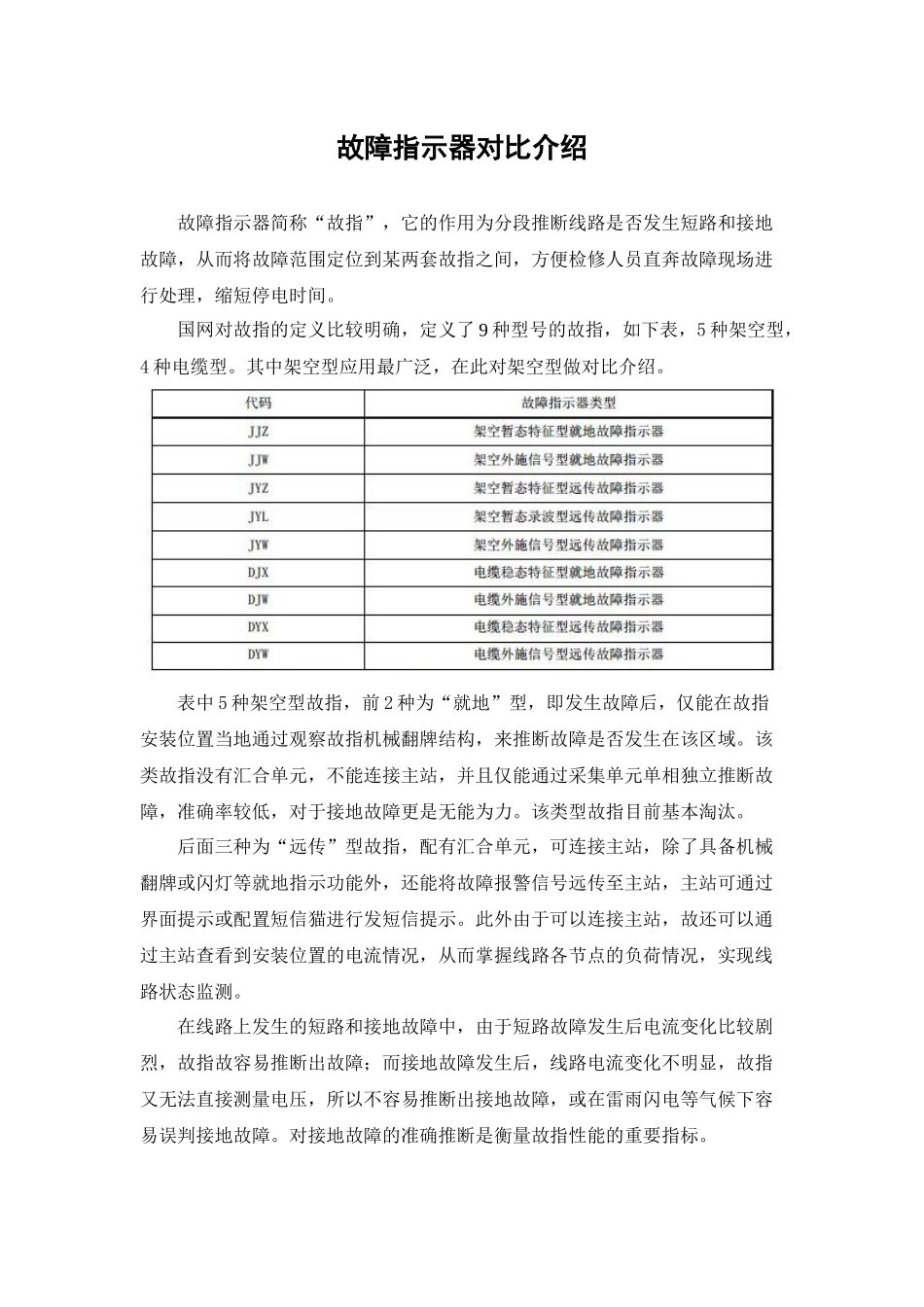

故障指示器对比介绍故障指示器简称“故指”，它的作用为分段推断线路是否发生短路和接地故障，从而将故障范围定位到某两套故指之间，方便检修人员直奔故障现场进行处理，缩短停电时间。国网对故指的定义比较明确，定义了 9 种型号的故指，如下表，5 种架空型，4 种电缆型。其中架空型应用最广泛，在此对架空型做对比介绍。表中 5 种架空型故指，前 2 种为“就地”型，即发生故障后，仅能在故指安装位置当地通过观察故指机械翻牌结构，来推断故障是否发生在该区域。该类故指没有汇合单元，不能连接主站，并且仅能通过采集单元单相独立推断故障，准确率较低，对于接地故障更是无能为力。该类型故指目前基本淘汰。后面三种为“远传”型故指，配有汇合单元，可连接主站，除了具备机械翻牌或闪灯等就地指示功能外，还能将故障报警信号远传至主站，主站可通过界面提示或配置短信猫进行发短信提示。此外由于可以连接主站，故还可以通过主站查看到安装位置的电流情况，从而掌握线路各节点的负荷情况，实现线路状态监测。在线路上发生的短路和接地故障中，由于短路故障发生后电流变化比较剧烈，故指故容易推断出故障；而接地故障发生后，线路电流变化不明显，故指又无法直接测量电压，所以不容易推断出接地故障，或在雷雨闪电等气候下容易误判接地故障。对接地故障的准确推断是衡量故指性能的重要指标。架空暂态特征型由于其价格低廉，目前招标量较大，但其缺点也十分明显，其对短路故障推断效果良好，但对接地故障的推断能力非常差。我司认为该产品虽目前招标量大，但性能无法满足客户需求，为技术过时产品，使用时会给客户造成困扰。图 1 架空暂态特征型远传故障指示器（左：采集单元、右：汇合单元）架空外施信号型故指短路和接地故障推断准确率较高，但其对弧光接地故障无能为力。此外，该类型故指需要变电站配合安装信号源，一是安装施工较困难，二是进站施工需要跨部门沟通。此外该类型故指采集单元结构较为简单，导致其取电能力、测量精度等指标受限。该类型故指本身技术含量较小，产品不易做出差异化。图 2 架空外施信号型远传故障指示器（左：采集单元、中：汇合单元、右：信号源）架空暂态录波型为目前国网定义的 9 种故指中最先进、最有进展前景的类型，该类型对 10kV 线路短路及接地故障的推断准确性较高，能切实可行的解决用户故障排查困难的痛点。并且其采集单元软硬件配置较高，其取电能力、测量精度等指标较前两种故指有非...
